Per creare disegni utilizzando questa funzionalità, è necessario disporre di una raccolta di disegni nel cloud. Il servizio può apprendere dai disegni precedenti, pertanto maggiore è il numero di disegni aggiunti alla raccolta, migliori saranno i risultati.

• Selezionare gli assemblaggi o le unità di getto nel modello e, nella scheda della ribbon Disegni & report, cliccare su Disegni di produzione AI Cloud.

  È inoltre possibile avviare il comando dal menu di scelta rapida, dalla barra degli strumenti contestuale o da Avvio rapido.

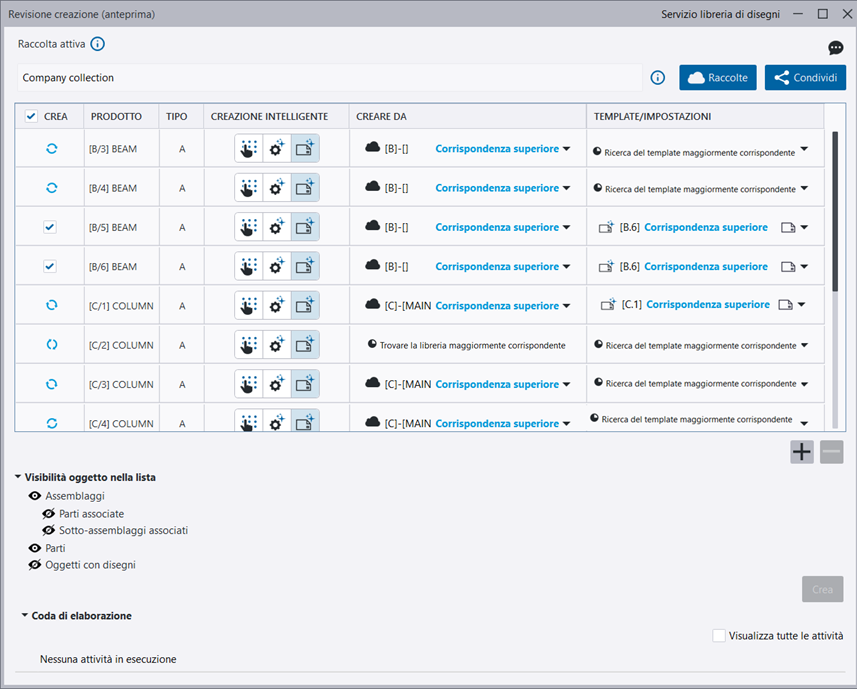

  Verrà visualizzata la finestra di dialogo Revisione creazione.



• È possibile modificare la selezione Creazione intelligente:

  (selezione manuale): questa opzione utilizza le impostazioni applicate, tuttavia è possibile selezionare qualsiasi impostazione salvata. Questa è l'unica opzione disponibile per le singole parti.

  (suggerimento impostazioni): Questa opzione cerca la libreria maggiormente corrispondente nella raccolta attiva. I disegni verranno creati dalle impostazioni utilizzate dal disegno con corrispondenza migliore disponibile in questa libreria.

  (suggerimento per il template): Questa opzione cerca la libreria maggiormente corrispondente nella raccolta attiva. I disegni verranno creati mediante clonazione dal template di disegno maggiormente corrispondente disponibile in questa libreria.

  Se è stato selezionato il suggerimento impostazioni o per il template, l'intelligenza artificiale analizza le proprietà degli oggetti selezionati, cerca una libreria all'interno della raccolta cloud attiva con le proprietà più simili a quelle degli assemblaggi e delle unità di getto selezionati e suggerisce una libreria. Se la funzionalità non trova una libreria adatta nella raccolta, viene visualizzata una notifica. Per questi oggetti, è possibile selezionare una libreria manualmente. Se non si seleziona un'altra libreria, verrà creato un disegno utilizzando le impostazioni applicate.

• Aggiungere oggetti alla lista di oggetti mentre la finestra di dialogo è aperta: utilizzando lo switch Seleziona gli assemblaggi sulla barra degli strumenti di selezione, selezionare gli oggetti nel modello e cliccare sul pulsante più . Per eliminare oggetti dalla lista, selezionare gli oggetti e cliccare sul pulsante meno .
• Cliccare su Crea per creare i disegni. L'intelligenza artificiale cerca i disegni più corrispondenti (modelli di disegno o impostazioni salvate) nella libreria selezionata e li utilizza come fonte per produrre nuovi disegni. Cliccare su Importazione per scaricare i disegni creati dal cloud in Gestione documenti. Se è stata effettuata la selezione di (selezione manuale) o se le impostazioni applicate sono state selezionate automaticamente, i disegni vengono creati in base alle impostazioni applicate o ad altre impostazioni salvate selezionate.

  Il pulsante Crea è disattivato se non è stato selezionato alcun oggetto o se le selezioni non sono valide.

In Gestione documenti sono mostrati alcuni nuovi dati relativi all'utilizzo dei disegni di produzione AI Cloud. Per ulteriori informazioni su questi miglioramenti, vedere Miglioramenti apportati a Gestione documenti nelle release notes.

Per informazioni dettagliate sulla creazione di disegni di produzione utilizzando l'intelligenza artificiale e le raccolte cloud, vedere "Creazione di disegni di produzione utilizzando l'intelligenza artificiale e le raccolte cloud (anteprima)".

Una raccolta di nuvole di disegni di fabbricazione contiene disegni di fabbricazione finalizzati o impostazioni di disegno di progetti precedenti. I disegni sono stati aggiunti alla raccolta cloud dell'organizzazione dagli editor della raccolta. È possibile avere un ruolo di editor o di visualizzatore in una raccolta.

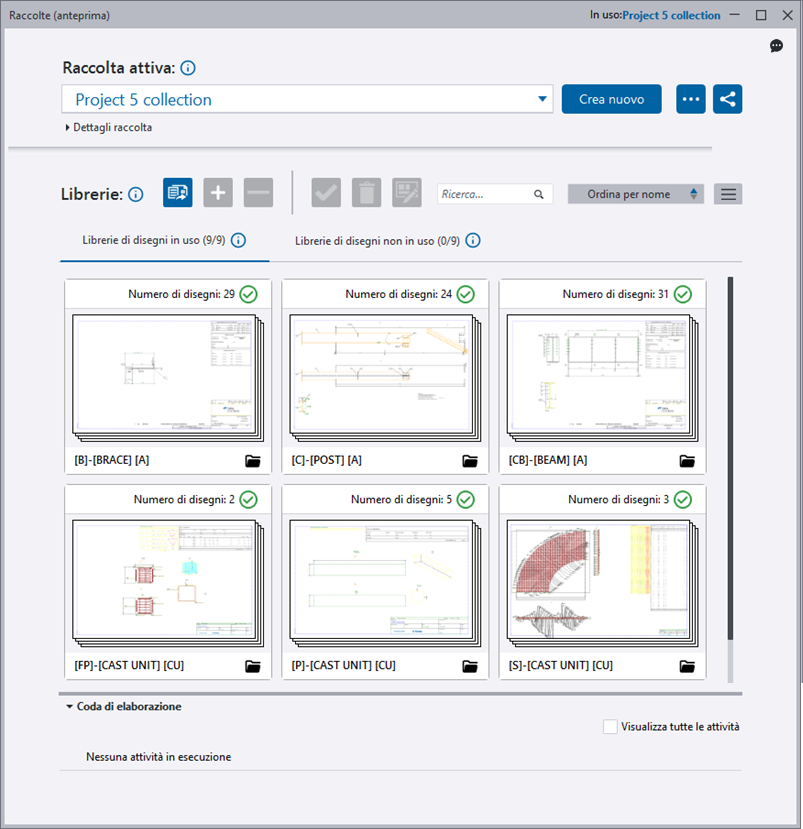

• Per accedere alla finestra di dialogo Raccolte, cliccare su Raccolte nel menu della ribbon Disegni di produzione AI Cloud.

  È inoltre possibile cliccare sul pulsante Raccolte nella Revisione creazione finestra di dialogo.

  La raccolta attiva è visualizzata in alto. È possibile modificarla selezionando un'altra raccolta dalla lista.

Gli editor delle raccolte possono eseguire le seguenti operazioni nella finestra di dialogo Raccolte :

• Vedere i dettagli della raccolta (creatore, data di creazione, data di modifica, tipo di ruolo dell'utente e descrizioni della raccolta) e i modelli da cui i disegni sono stati aggiunti alla raccolta attiva e modificare la descrizione della raccolta. È disponibile anche la ricerca.
• Crea nuovo: crea una nuova raccolta.
• Rinomina, duplica o rimuove la raccolta attiva.
• Gestisce l'accesso alla raccolta attiva. Se non si è autorizzati a gestire l'accesso alla raccolta attiva, il pulsante è disattivato.
• Aggiunge disegni a e rimuove disegni dalla raccolta.

  Quando aggiungi disegni, l'intelligenza artificiale analizza i disegni e classifica i disegni in librerie all'interno della raccolta cloud attiva in base a quanto sono simili le proprietà delle unità di getto o degli assemblaggi dietro i disegni. La somiglianza si basa su un elenco predefinito di proprietà dell'unità di getto o dell'assemblaggio (peso, profilo, nome, volume, UDA, ecc.). Ad esempio, i disegni delle colonne sono classificati in una libreria e i disegni delle travi in un'altra. Dopo aver aggiunto i disegni, esaminare le librerie e accettare il caricamento dei disegni.

• Attiva o disattiva la libreria selezionata, elimina la libreria selezionata o assegna un nuovo layout disegno per la libreria selezionata in modo che tutti i disegni creati utilizzando un disegno in questa libreria vengano creati con il layout selezionato.
• Controlla l'aspetto della raccolta: selezionare tra la vista elenco o icona e selezionare la dimensione dell'icona e la modalità colore desiderate.
• Gestire il contenuto della libreria: visualizzare i disegni nella libreria, unire le librerie, spostare i disegni in una nuova libreria o in un'altra libreria esistente, rimuovere i disegni dalla libreria o sovrascrivere layout e dimensioni dei disegni per i disegni creati a partire da quelli presenti in una libreria.
• Utilizzare la ricerca per filtrare le librerie.
• Ordinare la vista della libreria in base al nome, al tipo, al numero totale di disegni, alla data di creazione o alla data di modifica.

I visualizzatori di raccolte sono limitati alle azioni relative alla sola creazione del disegno, come l'attivazione e la disattivazione delle librerie e la modifica del layout assegnato a una libreria. Le azioni non disponibili appaiono oscurate.

Per informazioni dettagliate sull'utilizzo delle raccolte, vedere "Gestione delle raccolte e delle librerie di disegni di produzione".

È possibile gestire l'accesso alle raccolte e modificare i ruoli utente all'interno di Management Console dei disegni di produzione AI Cloud.

In Management Console solo gli amministratori dell'organizzazione e gli editor delle raccolte possono concedere l'accesso a una raccolta o modificare il ruolo di un utente in una raccolta. Inoltre, gli amministratori dell'organizzazione possono anche visualizzare tutti gli utenti nella propria azienda che hanno accesso a tutte le raccolte di proprietà dell'azienda.

L'accesso alle collezioni si basa su un sistema di inviti. Nella console, gli amministratori dell'organizzazione e gli editor delle raccolte possono invitare l'intera organizzazione o singoli utenti, sia interni che esterni. Tutti gli invitati a una raccolta hanno un ruolo di editor o un ruolo di visualizzatore.

Quando si utilizza la funzione Disegni di produzione AI Cloud in Tekla Structures, gli editor hanno accesso a tutte le funzionalità e possono invitare altri utenti a unirsi a una raccolta. I visualizzatori sono limitati alla creazione di disegni dalle raccolte.

• Per accedere a Management Console da Tekla Structures, nella finestra di dialogo Raccolte o Revisione creazione cliccare su Condividi.

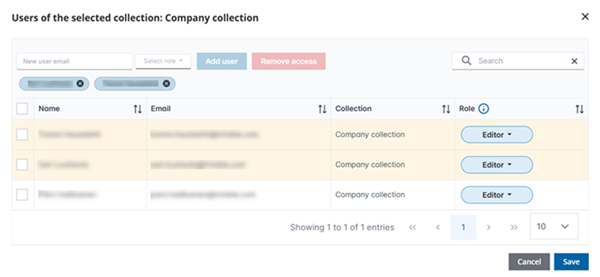

  Nell'esempio seguente viene illustrata una lista di utenti che possono accedere alla raccolta attiva:


• Per accedere a Management Console direttamente in un browser, passare a https://console.permissions.tekla.com/collections.

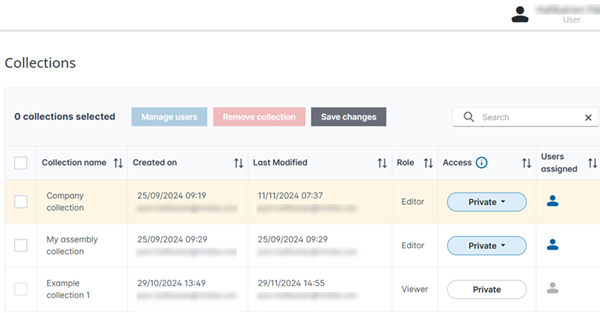

  Nell'esempio seguente viene illustrata una lista di tutte le raccolte a cui l'utente può accedere:



Per informazioni dettagliate sull'accesso e sulla condivisione, vedere "Gestione dell'accesso e dei ruoli nelle raccolte".

• I disegni di produzione AI Cloud non supportano la creazione o il caricamento di disegni di progetto e montaggio o disegni composti. I disegni di officina possono essere creati solo utilizzando le impostazioni applicate o altre impostazioni locali.
• L'autore del disegno deve avere accesso al file di layout disegno e ai file di template associati utilizzati dal disegno nella raccolta. Se mancano i file, il disegno non conterrà tutte le informazioni del template, come i blocchi titolo o altre tabelle. Pertanto, si consiglia di utilizzare lo stesso ambiente per creare i disegni utilizzato per caricare i disegni in una raccolta cloud.
• La funzionalità Override creazione intelligente non è disponibile nella finestra di dialogo Revisione creazione per i disegni di produzione AI Cloud.
• Non è possibile creare librerie vuote.
