Modifiche apportate alle opzioni avanzate in Tekla Structures 2025
In Tekla Structures 2025, sono presenti alcune nuove opzioni avanzate, mentre alcune delle opzioni avanzate sono diventate obsolete. Inoltre, la funzionalità di alcune delle opzioni avanzate è stata modificata.
È possibile utilizzare le opzioni avanzate per configurare Tekla Structures in base al proprio stile di lavoro o garantire la conformità a requisiti specifici del progetto o agli standard industriali. È possibile modificare i valori delle opzioni avanzate nella finestra di dialogo Opzioni avanzate o nei file di inizializzazione.
Nuove opzioni avanzate
XS_ANGLE_GRADIAN_SIGN
Utilizzare l'opzione avanzata XS_ANGLE_GRADIAN_SIGN per impostare il segno gradiano desiderato da utilizzare nelle quote angolari nei disegni. Il valore predefinito è "g".
Questa opzione avanzata è già stata introdotta in Tekla Structures 2024 SP4.

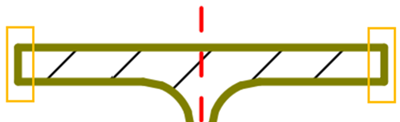

XS_DRAWINGS_LINE_CAP_STYLE
Utilizzare l'opzione avanzata XS_DRAWINGS_LINE_CAP_STYLE per regolare la forma delle estremità delle linee nelle stampe PDF definendo lo stile del capolinea.
Valore 0:
Valore 1:
Valore 2:
Questa opzione avanzata è già stata introdotta in Tekla Structures 2024 SP4.
XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW
Utilizzare l'opzione avanzata XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW per controllare se la finestra del prompt dei comandi viene visualizzata quando si aggiunge o si modifica un componente di sistema nel modello. Nella finestra del prompt dei comandi sono riportate informazioni sull'aggiunta o la modifica del componente. Impostare l'opzione avanzata su TRUE per visualizzare la finestra. Il valore di default è FALSE.
XS_ENABLE_US_SURVEY_UNIT
Impostare l'opzione avanzata XS_ENABLE_US_SURVEY_UNIT su TRUE per modificare il sistema di misurazione nel modello da internazionale/piedi imperiali a piedi di rilevamento statunitensi. Il valore di default è FALSE.
XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI
Se si utilizza il file Bypass.ini per ignorare la schermata di avvio di Tekla Structures, impostare l'opzione avanzata XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI su TRUE per visualizzare i messaggi di errore relativi all'ottenimento di una licenza.
Impostare XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI=TRUE in teklastructures.ini o nel file env_<environment>.in.
XS_TSEP_TO_BE_INSTALLED_ORG_DIR
È possibile utilizzare l'opzione avanzata XS_TSEP_TO_BE_INSTALLED_ORG_DIR nel file user.ini per definire la posizione dei file .tsep da installare automaticamente. Tekla Structures gestisce questa cartella e i relativi contenuti.
Opzioni avanzate modificate
Nuova opzione per la formattazione dei numeri posizione delle armature
Una nuova opzione di formattazione, %REBAR_SEQ_POS%, ora può essere utilizzata con le seguenti opzioni avanzate per mostrare i numeri sequenza delle armature:
XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS
Ora dopo avere impostato l'opzione avanzata XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS su TRUE, non considera più gli assemblaggi con una sola parte, ma con armature, bulloni d'officina o pioli collegati ad essa come parte sciolta. In precedenza, l'impostazione di questa opzione su TRUE non consentiva la creazione di un disegno di assemblaggio, ad esempio, per le piastre di base con pioli. Ora è possibile creare disegni di assemblaggio per questi assemblaggi.
XS_REBARSET_SHOW_MODIFIERS_CREATED_BY_COMPONENTS
Il valore di default di questa opzione avanzata è stato modificato da FALSE a TRUE.
XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE
In precedenza, l'esportazione IFC4 utilizzava sempre il valore UDA dalla parte principale dell'assemblaggio se l'assemblaggio non lo aveva definito. Ora è possibile disattivare questa funzionalità utilizzando l'opzione avanzata XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE. Se si imposta l'opzione avanzata su TRUE e se UDA non è impostare sul livello assemblaggio, l'UDA viene lasciato vuoto oppure utilizza il valore di default del livello assemblaggio. Se lo si imposta su FALSE, l'UDA viene ereditato dalla parte principale.
XS_USE_INTEGRATED_BUILDING_HIERARCHIES
Il valore di default di questa opzione avanzata è stato modificato da FALSE a TRUE.
XS_MODEL_TEMPLATE_DIRECTORY
È ora possibile impostare percorsi di cartelle multiple per XS_MODEL_TEMPLATE_DIRECTORY.
Opzioni avanzate obsolete
XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE
Questa opzione avanzata è stata sostituita con il comando Ritaglia solo oggetti di riferimento in .
XS_CONNECT_UPLOAD_MODEL_FOLDER and XS_UPLOAD_SHARED_MODEL_TO_CONNECT
Queste opzioni avanzate sono state sostituite con Carica impostazioni modello in .
Lista di opzioni avanzate obsolete nelle versioni di Tekla Structures
La pagina Opzioni avanzate obsolete fornisce informazioni sulle opzioni avanzate che sono diventate obsolete in Tekla Structures 2018 e versioni successive.
