Tekla Structures 2025 SP7
Il Service Pack di Tekla Structures più recente e gli installer d'ambiente aggiornati sono disponibili in Trimble Downloads.
Esportazione IFC4.3 ottimizzata
L'esportazione IFC4.3 Tekla Structures contiene ora i seguenti miglioramenti per soddisfare i requisiti obbligatori del settore edilizio:
-
Lo schema di esportazione IFC4.3 è stato aggiornato alla versione IFC 4X3_ADD2.
-
Ora è possibile esportare la struttura dell'edificio (IfcSite, IfcBuilding, IfcBuildingStorey) utilizzando le nuove opzioni IFC4.3 Tipo di esportazione Reference view(IFC4.3) e Design transfer view (IFC4.3).
Per ulteriori informazioni sull'esportazione IFC, vedere Esportazione in formato IFC.
TTSD-74182
Se si è un amministratore Tekla Structures
Modifiche necessarie all'ambiente
Sarà necessario aggiornare le copie del file standard IFC4, standard.ifc4export.json, e creare i file di configurazione degli insiemi di proprietà per IFC4.3, se necessario.
-
Ricreare standard.ifc4export.json se si utilizza i file di configurazione degli insiemi di proprietà di default, come Design transfer view default properties.xml o Reference view default properties.xml.
I file di configurazione degli insiemi di proprietà aggiornati sono disponibili nell'ambiente comune con i seguenti nomi:
-
Design transfer view default properties (IFC4).xml
-
Design transfer view default properties (IFC4.3).xml
-
Reference view default properties (IFC4).xml
-
Reference view default properties (IFC4.3).xml
I file degli insiemi di proprietà si trovano in ..\TeklaStructures\2025.0\Environments\common\inp.
Novità nei disegni di AI Cloud Fabrication (anteprima)
Raccolte: Ricaricamento dei disegni semplificato
Tekla Structures 2025 SP7 introduce un sistema che avvisa se la raccolta contiene disegni per cui sarebbe vantaggioso essere ricaricati, mostrando un punto esclamativo giallo sul pulsante Raccolte nella finestra di dialogo Revisione creazione e sul pulsante delle opzioni nella finestra di dialogo Raccolte. La visualizzazione di questa icona indica che nel service pack più recente sono disponibili miglioramenti nella creazione di disegni, che possono essere applicati solo se i disegni vengono ricaricati. Inoltre, è possibile utilizzare il nuovo strumento di ricaricamento per ricaricare i disegni senza dover aprire i modelli collegati.
La descrizione comando del pulsante Raccolte indica anche che sono disponibili aggiornamenti dei disegni e che è consigliato ricaricarli.
Ora sono disponibili due alternative per ricaricare i disegni:
- Per ricaricare solo i disegni dal modello corrente, usare il normale pulsante con il simbolo +
e caricare i disegni da Gestione documenti. - Per ricaricare i disegni che devono essere ricaricati da più modelli contemporaneamente, si consiglia di utilizzare la nuova e comoda finestra di dialogo Aggiorna raccolta.
Si consiglia di ricaricare i disegni. La creazione dei disegni continuerà a funzionare normalmente, ma i miglioramenti e le correzioni più recenti dell'ultimo service pack potrebbero non essere implementati.
Ricaricamento dei disegni con Gestione documenti
Ora si possono ricaricare i disegni nella raccolta attiva dal modello corrente, proprio come se ne aggiungessero di nuovi.
-
È sufficiente selezionare i disegni da Gestione documenti e cliccare sul pulsante con il simbolo +
nella finestra di dialogo Raccolte, come prima. -
Se nella selezione sono presenti solo nuovi disegni, i disegni verranno caricati come di consueto.
-
I disegni obsoleti (parti mancanti, qualità ridotta e così via) verranno ignorati durante il caricamento.
-
Se la raccolta attiva contiene già altre versioni di alcuni dei disegni che si stanno aggiungendo, verrà visualizzata una finestra di dialogo in cui si chiede come si desidera aggiungere i disegni.
Il disegno che si sta aggiungendo potrebbe essere stato creato in una versione precedente di Tekla Structures e viene caricato utilizzando una versione più recente di Tekla Structures, oppure il disegno locale è stato modificato e salvato ed è ora diverso dalla versione del disegno nel cloud.
-
- Selezionare le operazioni da eseguire:
-
Rimuovi e sostituisci: Elimina tutte le versioni esistenti dei disegni, che vengono sostituite con i nuovi disegni aggiunti. L'aggiunta di disegni con una versione più recente di Tekla Structures non sarà compatibile per gli utenti di versioni precedenti di Tekla Structures.
-
Aggiungi nuove versioni: Aggiunge le nuove versioni dei disegni. In questo modo le versioni esistenti dei disegni non verranno rimosse.
-
Ricaricare i disegni utilizzando la finestra di dialogo Aggiorna raccolta
È possibile gestire e aggiornare in modo efficiente più disegni tramite un'interfaccia intuitiva che organizza i contenuti in base al modello e offre il tracking in tempo reale dell'avanzamento.
Nota: Se si utilizza la finestra di dialogo Aggiorna raccolta per ricaricare i disegni nel modello aperto al momento, si consiglia di salvare il modello in anticipo, in modo da poter recuperare lo stato più recente del disegno.
-
Per ricaricare i disegni esistenti con i dati più recenti, cliccare sul pulsante delle opzioni
nella finestra di dialogo Raccolte e selezionare la nuova opzione Ricarica i disegni.

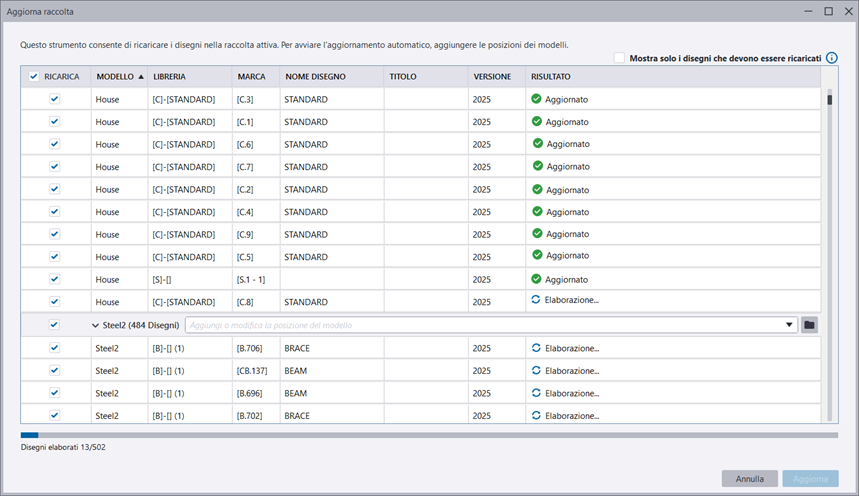

La nuova finestra di dialogo Aggiorna raccolta elenca i disegni organizzati in base al modello, con i dati delle colonne ordinabili.
- Definire le posizioni del modello. Per elencare solo i disegni obsoleti, selezionare la casella di controllo Mostra solo i disegni che devono essere ricaricati in alto. La versione Tekla Structures utilizzata per creare i disegni viene visualizzata nella colonna Versione.
- Selezionare i disegni da caricare:
-
Per caricare solo i disegni selezionati, selezionare le caselle di controllo accanto ai disegni desiderati.
-
Per caricare tutti i disegni obsoleti in un modello, selezionare la casella di controllo accanto al modello.
-
Per caricare tutti i disegni obsoleti, selezionare la casella di controllo Ricarica nella riga del titolo.
-
-
Cliccare su Aggiorna e selezionare una delle seguenti opzioni:
- Aggiorna raccolta esistente: I disegni obsoleti della raccolta verranno aggiornati con le nuove versioni. Questa opzione carica l'ultima versione del disegno ed elimina tutte le altre. Questa è l'opzione migliore se si desidera mantenere la struttura della raccolta corrente.
- Duplica raccolta esistente: La raccolta attiva verrà duplicata e i disegni verranno caricati al suo interno. Selezionare questa opzione se si desidera mantenere separate le versioni originali.
- Se il modello che contiene i disegni da ricaricare è lo stesso che è stato aperto, verrà richiesto di salvarlo per applicare le ultime modifiche e continuare con il caricamento. Cliccare su Salva.
- Se il modello è stato creato in una versione Tekla Structures precedente e lo si salva, non sarà più possibile aprirlo in una versione Tekla Structures precedente. Verrà chiesto se si desidera continuare con il salvataggio. Cliccare su Sì per continuare.
Il caricamento ha inizio e accanto ai disegni in fase di caricamento viene visualizzato il messaggio
Elaborazione. È possibile seguire il processo di caricamento nella parte inferiore della finestra di dialogo.
È possibile annullare tutte le attività in corso cliccando su Annulla. L'operazione non annulla le modifiche già apportate nella raccolta corrente. Il messaggio Processo annullato viene visualizzato per tutte le righe in fase di elaborazione.
Dopo aver caricato i disegni, il messaggio cambia in
Aggiornato e il pulsante Annulla diventa Chiudi.
Viene visualizzato un messaggio di errore, ad esempio quando:
- Un disegno manca o non è disponibile.
- Un percorso del modello è errato o mancante.
- Il disegno non è aggiornato oppure si è verificato un errore di estrazione.
- Si sono verificati alcuni errori tecnici.
Per ulteriori informazioni, vedere Gestione delle raccolte e delle librerie di disegni di produzione.
TTSD-71449, TTSD-69713, TTSD-70095, TTSD-70263, TTSD-71994, TTSD-72288, TTSD-72992, TTSD-73629
Altri miglioramenti nei disegni di produzione AI Cloud
-
In precedenza, non era possibile ricaricare manualmente i disegni da Gestione documenti utilizzando il pulsante con il simbolo +
in caso di modifica del disegno o di caricamento da una versione più recente di Tekla Structures. Questo problema è stato risolto ed è possibile ricaricare correttamente i disegni.TTSD-74129
- Ora, quando tutti i disegni selezionati per il caricamento sono obsoleti o necessitano di rinumerazione, viene visualizzato un nuovo messaggio più informativo che chiede di aggiornare i disegni utilizzando Aggiorna in Gestione documenti oppure aprendo e salvando il disegno. Il messaggio precedente era fuorviante e non conteneva dettagli sufficienti.
TTSD-73296
- In precedenza, il caricamento di un disegno poteva iniziare con un ritardo significativo. Il problema ora è stato risolto.
TTSD-74599
Correzioni del connettore Tekla PowerFab
- In Cronologia degli invii per l'esportazione di Tekla PowerFab, Emesso da ora mostra il nome corretto dell'emittente. In precedenza veniva mostrato il nome dell'utente corrente, anche se non era l'emittente.
TTSD-74431
- In precedenza, durante l'esportazione di un pacchetto di fabbricazione con Disegni per approvazione esterna con un tipo di disegno selezionato, venivano esportati assemblaggi e pezzi aggiuntivi. Il problema ora è stato risolto.
TTSD-74449
