Tekla Structures 2025 SP3
Il Service Pack di Tekla Structures più recente e gli installer d'ambiente aggiornati sono disponibili in Trimble Downloads.
Il periodo di salvataggio automatico viene reimpostato al momento del salvataggio del modello
In precedenza, il modello veniva talvolta salvato automaticamente subito dopo essere stato salvato. A questo punto, il periodo di salvataggio automatico viene reimpostato quando il modello viene salvato, pertanto il salvataggio automatico non avviene immediatamente dopo il salvataggio del modello.
TTSD-66612
Triangolazione migliorata delle facce superiore e inferiore della soletta
È stato risolto un problema per cui le solette con offset Dz1 o Dz2 sugli smussi d'angolo potevano produrre una geometria solida errata a causa della triangolazione non corrispondente tra le facce superiore e inferiore. Questa incoerenza portava a una geometria imprecisa, che poteva ripercuotersi a cascata sui processi a valle, tra cui il calcolo del volume e la generazione di unità di getto. La triangolazione delle facce è ora specchiata in modo coerente, garantendo una geometria affidabile e un calcolo accurato del volume.
TTSD-47057
Novità del connettore Tekla PowerFab
Esportazione di UDA
È ora possibile esportare gli UDA dai report in Tekla PowerFab.
TTSD-69775
Problema con l'invio a Tekla PowerFab risolto
In precedenza, l'utente non poteva importare il pacchetto di invio in Tekla PowerFab poiché il numero del disegno non veniva esportato correttamente da Tekla Structures. Ora il numero del disegno di progetto/montaggio e il nome PDF del disegno vengono esportati correttamente.
TTSD-70668, TTSD-70754
Novità nei disegni di AI Cloud Fabrication (anteprima)

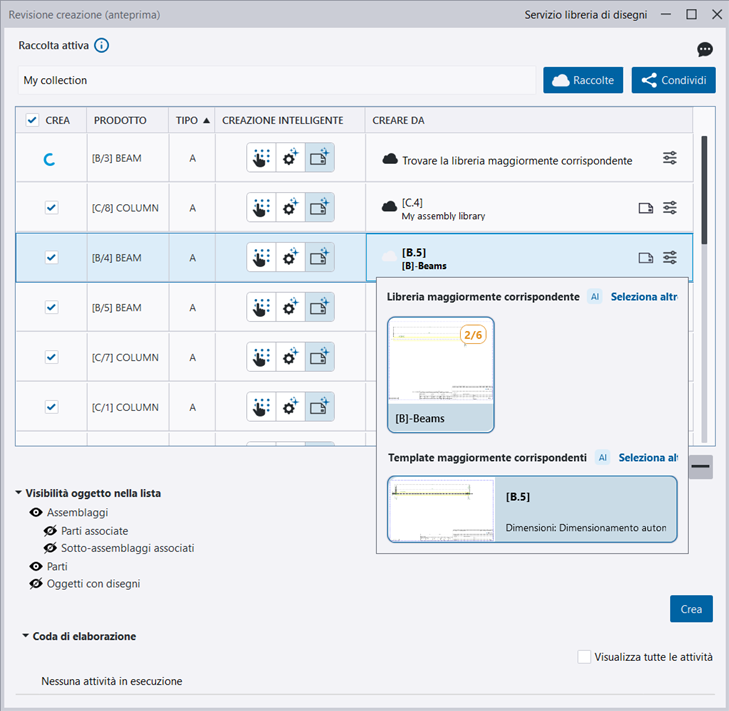

Colonna singola per la selezione della libreria e del modello o del file delle impostazioni del modello e altri miglioramenti di Revisione creazione.
-
Ora è possibile selezionare nella colonna sia la libreria che il Creare da file delle impostazioni del template o del template. Il modello o il file delle impostazioni suggerito viene mostrato per primo, ad esempio [BA.120] e la libreria contenente il modello o il file delle impostazioni è indicata di seguito, ad esempio [BA]-[BEAM]. In precedenza, esistevano colonne separate per la selezione della libreria e del modello o del file delle impostazioni.
-
Passando il mouse sull'icona
di anteprima viene visualizzata un'anteprima del modello e facendo clic sull'icona si apre la Proprietà libreria di disegni finestra di dialogo in modalità di modifica. -

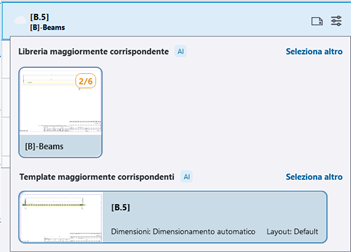

Cliccare su
per visualizzare ulteriori informazioni sulla libreria e sul modello suggeriti, nonché sul file delle impostazioni del modello oppure per modificare la selezione. Sono disponibili due sezioni con piccole anteprime, una per la libreria e una per il modello o il file delle impostazioni.
-
L'etichetta
indica che la libreria, il modello o il file delle impostazioni più corrispondenti è suggerito dall'intelligenza artificiale. -
Per le librerie suggerite, vengono visualizzati il numero di disegni aggiornati e il numero di disegni nella libreria, ad esempio 324/324. Fare clic Seleziona altro per selezionare un'altra libreria.
-
Per i modelli suggeriti, viene visualizzato il nome del disegno. Per i file delle impostazioni del modello suggerito, il nome del file delle impostazioni viene visualizzato nel seguente formato: template_name - settings_file_name, ad esempio [B.4] - FASCIO 1. Inoltre, vengono fornite informazioni su layout e dimensioni del disegno. Cliccando su Seleziona altro si apre la finestra di dialogo Proprietà libreria di disegni in modalità di selezione ed è possibile selezionare un altro modello o file delle impostazioni. Una nuova colonna, File impostazioni, è stata aggiunta all'elenco disegni per indicare il file delle impostazioni associato a ciascun modello.
-
-
Se non è possibile trovare la libreria, il modello o il file delle impostazioni con la migliore corrispondenza, viene visualizzata una notifica sulla riga dell'oggetto ed è possibile selezionare manualmente un'altra opzione di creazione del disegno.
-
Ora, se esiste già un disegno per l'oggetto selezionato, viene visualizzata una notifica sulla riga dell'oggetto e la riga viene visualizzata con uno sfondo grigio. Le righe disattivate possono comunque essere selezionate per evidenziare gli oggetti nel modello e per rimuovere gli oggetti dalla finestra di dialogo.
-
Quando il pulsante meno è disabilitato
nella Revisione creazione finestra di dialogo, ora viene visualizzato un tooltip che indica come attivare il pulsante.
TTSD-70123, TTSD-70615, TTSD-70637, TTSD-70506, TTSD-69315
Aggiunta di disegni alla raccolta - unificazione dei nomi dei pulsanti
Il pulsante OK nella coda di elaborazione, visualizzato quando si aggiungono disegni alla raccolta attiva e si classificano i disegni, è stato rinominato Accetta. Questa modifica garantisce la coerenza con il pulsante con la stessa funzionalità nella finestra di dialogo Classificazione revisioni.
TTSD-62249

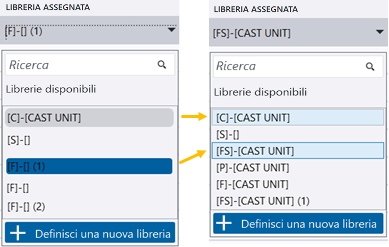

Selezione delle librerie migliorata
La selezione di una nuova libreria nella Libreria assegnata colonna della finestra di Classificazione revisioni dialogo è ora più semplice grazie ai nuovi colori. Quando si passa il puntatore del mouse su una libreria, la libreria viene visualizzata in azzurro e, quando si seleziona una libreria, viene visualizzata in blu chiaro con una cornice blu più scura. In precedenza, lo sfondo blu scuro della libreria selezionata rendeva difficile la lettura del testo.
TTSD-70518
Unione di librerie
Quando si uniscono più librerie, il messaggio di conferma ora elenca chiaramente tutte le librerie selezionate per l'unione. In precedenza, veniva elencata una sola libreria, anche se erano state selezionate più librerie.
TTSD-61928
Nuovo campo descrittivo nella finestra di dialogo Duplica raccolta
Nella finestra di dialogo Duplica raccolta è stato aggiunto un nuovo campo precompilato con la descrizione della raccolta originale. Se non è presente alcuna descrizione precedente, è presente un testo segnaposto: "Immettere una descrizione per questa raccolta."
TTSD-69183
Altre correzioni nella funzionalità dei disegni di AI Cloud Fabrication
-
In precedenza, quando si creavano disegni di fabbricazione con il comando Disegni di produzione AI Cloud, tutte le note associative venivano contrassegnate come modificate se contenevano informazioni sulla posizione della parte o altri dati che dovevano essere aggiornati tra il modello utilizzato e l'assemblaggio di destinazione. Il problema ora è stato risolto.
TTSD-70285
-
In precedenza, quando si creavano i disegni utilizzando l'opzione delle impostazioni salvate più corrispondente, le sostituzioni di layout definite nella libreria non venivano applicate ai disegni creati. Ora, le sostituzioni del layout vengono applicate ai disegni anche quando vengono utilizzate le impostazioni salvate più corrispondenti.
TTSD-69850
-
In precedenza, i simboli di ordinamento
non erano presenti nelle colonne dell'elenco disegni della finestra di dialogo Proprietà libreria di disegni. Sebbene l'ordinamento delle colonne fosse corretto, i simboli non erano visibili. Questo problema è stato risolto e i simboli di ordinamento sono ora disponibili.TTSD-66057
