Armatura degli oggetti getto utilizzando il Catalogo sagome barre d'armatura

È possibile armare gli oggetti getto nelle viste getto tramite il Catalogo sagome barre d'armatura.

Nota:

I Set di barre d'armatura e il Catalogo sagome barre d'armatura sono i metodi per armare gli oggetti getto nelle relative viste. Se si desidera utilizzare altri comandi d'armatura, come ad esempio Gruppo barre o altri componenti d'armatura, sarà necessario armare le singole parti nelle viste di parte. Tutte le armature risultano visibili nelle viste della parte e nelle viste getti.

Quando si armano gli oggetti getto utilizzando il Catalogo sagome barre d'armatura:

L'armatura è collegata alla parte armata e non all'oggetto getto.
La geometria dell'armatura viene definita in base alla geometria dell'oggetto getto, anche se l'armatura è collegata a una parte. Ad esempio, le interruzioni getto possono limitare la lunghezza delle barre d'armatura.
Nei report le informazioni di armatura sono elencate in base alla parte e non all'oggetto getto.

Prima di iniziare, creare parti in calcestruzzo il cui tipo di unità di getto è Gettato in opera. Tekla Structures sagoma automaticamente i relativi oggetti getto.

Assicurarsi di utilizzare una vista getti. In caso contrario, cliccare su Visualizzazione getti nella scheda Calcestruzzo.
Se necessario, creare le interruzioni getto selezionando uno dei comandi Interruz. getto della scheda Calcestruzzo:
- Punto singolo
- Due Punti
- Più punti
Per inserire un'armatura in un oggetto getto, nella scheda Barre d'armatura cliccare su Gruppo barre > Catalogo sagome barre d'armatura.

Viene aperta la finestra di dialogo Catalogo sagome barre d'armatura.
Selezionare una sagoma dalla struttura ad albero sulla sinistra e, se necessario, modificarne le proprietà.
Cliccare su OK.

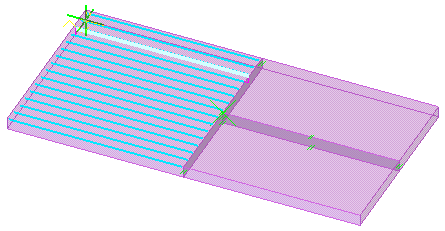

Nel modello posizionare il puntatore del mouse su una faccia o un bordo dell'oggetto getto.

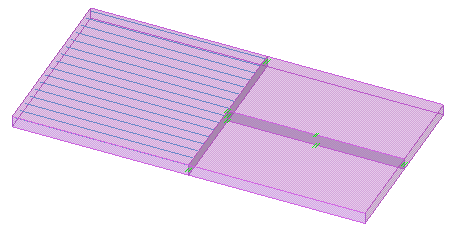

In base all'anteprima, selezionare una posizione per l'armatura e cliccare sul pulsante sinistro del mouse per creare l'armatura.
