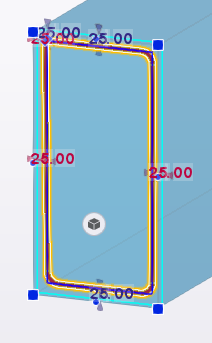

Modificare lo spessore del copriferro di una barra d'armatura

Trascinare una grip lineare nella posizione desiderata.

Barre d'armatura, gruppi di barre d'armatura e reti d'armatura

Aggiungere punti poligonali a una barra d'armatura

Trascinare una grip del punto medio nella posizione desiderata.

Barre d'armatura, gruppi di barre d'armatura e reti d'armatura poligonali e piegate

Aggiungere punti alla parte iniziale o finale di una barra d'armatura

1. Cliccare sul punto di riferimento iniziale o finale della barra d'armatura .
2. Cliccare sul pulsante Aggiungi un nuovo punto sulla barra degli strumenti.
3. Scegliere la posizione per il nuovo punto iniziale o finale.

Barre d'armatura, gruppi di barre d'armatura

Rimuovere punti da una barra d'armatura

1. Selezionare uno o più punti di riferimento.
2. Premere Cancella.

Barre d'armatura, gruppi di barre d'armatura e reti d'armatura poligonali e piegate

Aggiungere ganci

1. Cliccare sul punto iniziale o finale della barra d'armatura .

   Viene visualizzata una barra degli strumenti delle proprietà del gancio.

2. Selezionare la sagoma desiderata per il gancio.
3. Se si seleziona Gancio personalizzato, inserire l'angolo, il raggio e la lunghezza dello stesso e cliccare su .

Barre d'armatura, gruppi di barre d'armatura

Modificare il raggio di piegatura di una barra d'armatura

1. Cliccare sul pulsante Cambia raggio di piegatura sulla barra degli strumenti.
2. Inserire un valore nella casella accanto al pulsante Cambia raggio di piegatura e premere Invio.

Barre d'armatura, gruppi di barre d'armatura

Modificare il diametro di una barra d'armatura

1. Cliccare sul pulsante Cambia diametro sulla barra degli strumenti.
2. Selezionare un valore dalla lista accanto al pulsante Cambia diametro.

Barre d'armatura, gruppi di barre d'armatura e reti d'armatura

Modificare il passo regolando il campo

1. Cliccare sul pulsante Modificare le spaziature della barra degli strumenti.
2. Trascinare una grip nella posizione desiderata.

Gruppi di barre d'armatura, reti d'armatura

Modificare il passo dividendo il campo in due

1. Cliccare sul pulsante Modifica passo della barra degli strumenti.
2. Trascinare una grip del punto medio nella posizione desiderata e rilasciare la grip.

   Tekla Structures crea una nuova barra d'armatura e l'intervallo è diviso in due. Il passo nei due nuovi intervalli è il più simile possibile a quella originale.

3. Se necessario, modificare il numero dei passi o il valore di passo. Cliccare sulla grip del punto medio e immettere i valori desiderati nelle caselle sulla barra degli strumenti e premere Invio.

Gruppi di barre d'armatura, reti d'armatura

Spostare, aggiungere o rimuovere un'armatura

1. Cliccare sul pulsante Muovi, aggiungi, elimina armatura della barra degli strumenti.

   Tekla Structures visualizza le grip delle linee per ciascuna barra d'armatura.

2. Effettuare una delle seguenti operazioni:

   • Per spostare una barra d'armatura, selezionarla e trascinarla nella posizione desiderata.
   • Per aggiungere una barra d'armatura tra due barre d'armatura, cliccare su .
   • Per eliminare barre d'armatura, selezionarle e premere Cancella.

Gruppi di barre d'armatura, reti d'armatura
