Per modificare i set di barre d'armatura utilizzando le facce segmento, è innanzitutto necessario rendere le facce segmento visibili.

1. Verificare che il tasto Modifica diretta sia attivo.
2. Nella scheda Barre d'armatura cliccare su Visibilità > Piani segmento.
3. Selezionare un set di barre d'armatura.

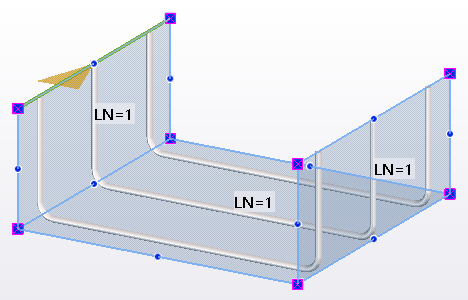

   Tekla Structures mostra i piani segmento e le superfici segmento. Tekla Structures mostra anche i numeri di layer barra del set di barre d'armatura su ogni piano segmento o superficie segmento, ad esempio LN=1.



4. Posizionare il puntatore del mouse su un piano segmento una superficie segmento e cliccare su di esso per selezionarlo.

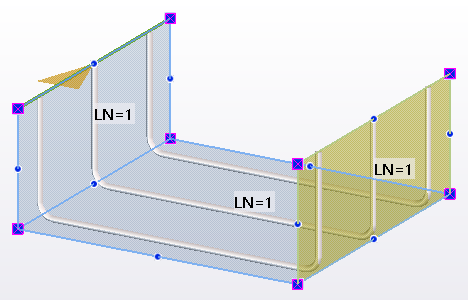

   Tekla Structures evidenzia il piano segmento o la superficie segmento in giallo.



È possibile utilizzare uno qualsiasi dei seguenti metodi quando si modificano le facce segmento dei set di barre d'armatura.

1. Per spostare una faccia segmento, trascinarla in una nuova posizione.

   Le facce segmento collegate vengono estese o accorciate, ma l'angolo rimane invariato.

   Se si tiene premuto Alt durante il trascinamento, anche l'angolo dei piani segmento collegati può cambiare a seconda della direzione di trascinamento. La dimensione del piano segmento trascinata rimane invariata.

   Se si desidera scollegare il piano segmento dai piano segmento connessi, tenere premuto Maiusc durante il trascinamento.

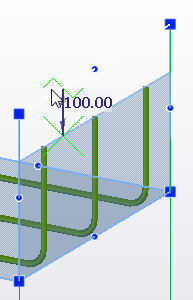

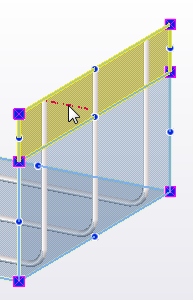

2. Per spostare un bordo di una faccia segmento, trascinarlo in una nuova posizione.

   Le facce segmento collegate seguono, se possibile.

   Se si tiene premuto Alt durante il trascinamento, il bordo viene separato dal piano segmento collegato.

3. Per creare una copia parallela di una faccia segmento, tenere premuto Ctrl e trascinare la faccia segmento.
4. Per creare una nuova faccia segmento connessa, tenere premuto Ctrl e trascinare un bordo della faccia segmento.



5. Per aggiungere un nuovo piano segmento a livello di una faccia della parte o di una faccia dell'oggetto getto, assicurarsi che il set di barre d'armatura sia selezionato, cliccare su Aggiungi piano segmento sulla scheda contestuale della ribbon, quindi selezionare la faccia della parte o la faccia dell'oggetto getto.
6. Per creare un nuovo piano segmento in base ai relativi punti di spigolo, impostare Modalità di selezione su , cliccare su Aggiungi piano segmento sulla scheda contestuale della ribbon, quindi selezionare i punti per indicare gli angoli dei piani segmento. Cliccare sul pulsante centrale del mouse per terminare la selezione.

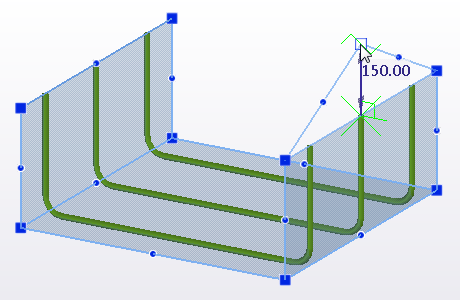

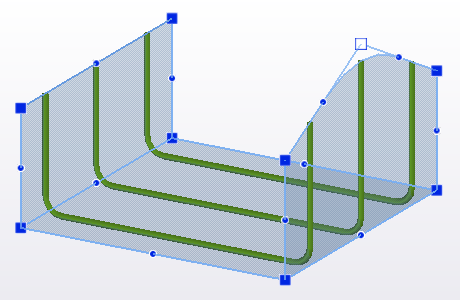

7. Per aggiungere un nuovo punto angolare a una faccia segmento, trascinare una maniglia del punto centrale.



8. Per rimuovere un punto angolare da una faccia segmento, selezionare il punto e premere Cancella.
9. Per modificare uno smusso d'angolo di una faccia segmento, selezionare il punto angolare e selezionare il tipo di smusso, quindi immettere le dimensioni dello smusso sulla barra degli strumenti contestuale.





10. Per rimuovere una faccia segmento, selezionarla e premere Cancella.
11. Per definire un offset aggiuntivo tra la faccia segmento e le barre, selezionare la faccia segmento e immettere un valore per Offset supplementari sulla barra degli strumenti contestuale, ad esempio .

    Un valore negativo sposta le barre all'esterno del calcestruzzo.

12. Per invertire le barre sull'altro lato di una faccia segmento, selezionare la faccia segmento e cliccare su Inverti lato barra sulla barra degli strumenti contestuale.



    Dopo l'inversione, Tekla Structures cerca il calcestruzzo sull'altro lato della faccia segmento per creare il copriferro e applicare le impostazioni del copriferro. Se non è presente calcestruzzo, lo spessore del copriferro sarà pari a zero.

13. Per controllare e modificare l'ordine dei layer delle barre in un singolo piano segmento, selezionare il piano segmento e modificare il numero di ordine layer utilizzando i seguenti pulsanti sulla barra degli strumenti contestuale:

    • Cliccare su per spostare le barre sul layer più esterno.

    • Cliccare su per spostare le barre di un layer verso l'esterno.

    • Cliccare su per spostare le barre di un layer verso l'interno.

    • Cliccare su per spostare le barre sul layer più interno.

    • Cliccare su per verificare quali set di barre d'armatura influiscono sul set di barre d'armatura selezionato e quali set di barre d'armatura sono interessati dal set di barre d'armatura selezionato.

    In alternativa, è possibile immettere un numero nella casella Numero layer nel pannello proprietà, quindi cliccare su Modifica per salvare le modifiche.

    Minore è il numero layer, più il layer barre sarà vicino alla superficie di calcestruzzo. È possibile utilizzare sia i numeri positivi che negativi.

    Queste modifiche sostituiscono le impostazioni di ordine layer dell'intero set di barre d'armatura.

Utilizzare questi metodi per modificare le superfici segmento dei set di barre d'armatura.

1. Per aggiungere una nuova superficie segmento in una faccia della parte, verificare che il set di barre d'armatura sia selezionato, cliccare su Aggiungi piano segmento nella scheda contestuale della ribbon, quindi selezionare la faccia della parte.

   Se si tenta di aggiungere una superficie del segmento a una faccia della parte che dispone già di una superficie del segmento appartenente allo stesso insieme di barre d'armatura, Tekla Structures non aggiunge la nuova superficie del segmento duplicata.

2. Per rimuovere una superficie segmento, selezionarla e premere Cancella.
3. Per controllare e modificare l'ordine dei layer delle barre in un singolo piano segmento, selezionare il piano segmento e modificare il numero di ordine layer utilizzando i seguenti pulsanti sulla barra degli strumenti contestuale:

   • Cliccare su per spostare le barre sul layer più esterno.

   • Cliccare su per spostare le barre di un layer verso l'esterno.

   • Cliccare su per spostare le barre di un layer verso l'interno.

   • Cliccare su per spostare le barre sul layer più interno.

   • Cliccare su per verificare quali set di barre d'armatura influiscono sul set di barre d'armatura selezionato e quali set di barre d'armatura sono interessati dal set di barre d'armatura selezionato.

   In alternativa, è possibile immettere un numero nella casella Numero layer.

   Minore è il numero layer, più il layer barre sarà vicino alla superficie di calcestruzzo. È possibile utilizzare sia i numeri positivi che negativi.

   Queste modifiche sostituiscono le impostazioni di ordine layer dell'intero set di barre d'armatura.

4. Per definire un offset aggiuntivo tra una superficie segmento e le barre, selezionare la superficie segmento e immettere un valore per Offset supplementari sulla barra degli strumenti contestuale.

   Un valore negativo sposta le barre all'esterno del calcestruzzo.

5. Per definire se le barre su una superficie segmento vengono tagliate dalle forometrie nel calcestruzzo, selezionare la superficie segmento e cliccare sul pulsante Crea fori nella barra degli strumenti contestuale.
