Quando si crea o si modifica un set di barre d'armatura, Tekla Structures collega automaticamente ciascuna barra nel set di barre d'armatura a una parte in calcestruzzo. Questa parte in calcestruzzo è la parte principale della barra del set di barre d'armatura.

In base al tipo di unità di getto, al livello inferiore, e al volume delle parti in calcestruzzo nonché alla lunghezza, alla posizione e all'orientamento della barra e al numero delle barre nell'insieme di barre d'armatura, Tekla Structures cerca e sceglie la parte principale per ciascuna delle barre come segue:

• Ciascuna barra che si trova almeno parzialmente all'interno di una sola parte in calcestruzzo è collegata alla parte.

• Ciascuna barra che si trova all'interno di parti in calcestruzzo prefabbricate e di getto in opera è collegata a una parte prefabbricata.



  (1) = parte prefabbricata, (2) = parte gettata in opera

  In questa e nelle immagini seguenti, la parte principale viene visualizzata in verde.

Quindi, per ciascuna barra che si trova all'interno di due o più parti in calcestruzzo, parti prefabbricate o parti gettate in opera, ma non entrambe:

• Una barra è considerata orizzontale se la sua estensione orizzontale complessiva H è maggiore o uguale alla sua estensione verticale complessiva V moltiplicata per il fattore predefinito di 2. In caso contrario, la barra viene considerata verticale.



  (1) = barra orizzontale, (2) = barra verticale

  In generale, una barra in un set di barre d'armature è considerata orizzontale se:

  H ≥ XS_REBAR_VERTICAL_FACTOR * V

• Se la barra è considerata orizzontale, è collegata alla parte che contiene la maggiore lunghezza della barra.



• Se la barra è considerata verticale e se la barra è completamente all'interno di una parte e parzialmente all'interno di altre parti, è collegata alla parte che contiene l'intera barra.

• Se la barra considerata verticale ed è posizionata parzialmente all'interno di più parti, è collegata alla parte il cui lato inferiore presenta la coordinata z globale più bassa.



Talvolta più parti potrebbero rispondere a uno dei criteri precedenti e potrebbero essere la parte principale di una barra dell'insieme di barre d'armatura. Ad esempio:

In casi come questi, Tekla Structures sceglie la parte principale di ciascuna barra tra le parti corrispondenti come segue:

• Se una delle parti è la parte principale più comune nell'insieme di barre d'armatura rispetto alle altre parti, Tekla Structures collega la barra alla parte principale più comune.

  Ad esempio:

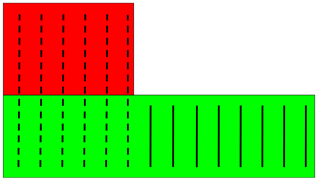

  	In questa vista piana o di elevazione, due parti si sovrappongono e le barre tratteggiate sono interamente in entrambe le parti. Le barre tratteggiate sono collegate alla parte verde poiché contiene più barre del set di barre d'armatura rispetto alla parte rossa.

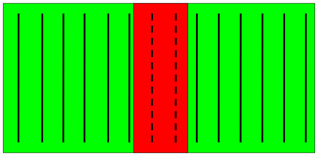

  	In questa vista piana le barre tratteggiate si trovano in due parti. I piani delle barre sono verticali e le parti sono a un'altezza uguale. Le barre tratteggiate sono collegate alla parte verde poiché a essa è collegata la maggior parte delle barre del set di barre d'armatura.

• Se non vi è una parte principale comune per un insieme di barre d'armatura, Tekla Structures collega la barra alla parte con il volume più piccolo.

  Ad esempio:

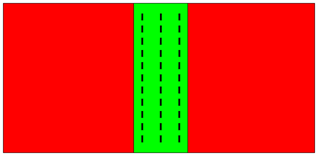

  In questa vista piana, due parti si sovrappongono e un set di barre d'armatura con le barre tratteggiate è interamente in entrambe le parti. Le barre sono collegate alla parte verde poiché il volume è minore.

  Se i volumi delle parti sono uguali per più parti, Tekla Structures sceglie la parte con l'ID più piccolo.

Se è necessario sostituire il collegamento automatico delle barre degli insiemi di barre d'armatura alle parti in calcestruzzo, è possibile collegare manualmente gli insiemi di barre d'armatura e le barre in essi contenute.
