PROFILE
Questo è un attributo template. Gli attributi template possono essere utilizzati nei filtri o per recuperare i dati dal modello da utilizzare nei disegni e nei report. Ad esempio, quando si crea un report, Tekla Structures sostituisce gli attributi aggiunti nel template dei report con i valori delle proprietà oggetto corrispondenti.
Mostra il nome profilo della parte o il nome profilo della parte principale in un assemblaggio o un'unità di getto.

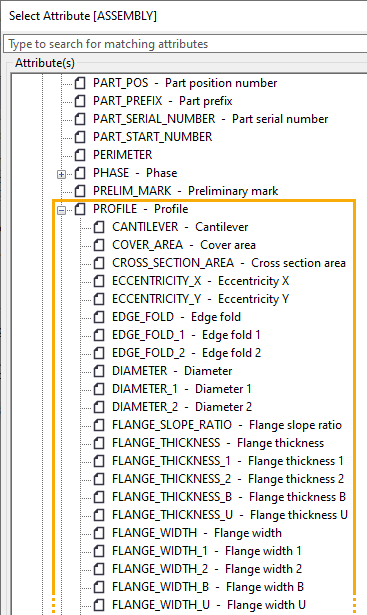

È inoltre possibile visualizzare altri attributi profilo in template e report. Nell'Editor template aprire la finestra di dialogo Seleziona attributi e selezionare gli attributi PROFILE.* per il tipo di contenuto selezionato:
Ad esempio, MAINPART.PROFILE.HEIGHT con il tipo di contenuto ASSEMBLY mostra l'altezza del profilo della parte principale nell'assemblaggio.
