Piastre di collegamento (S85)

Piastre di collegamento (S85) collega i profili accoppiati con connessioni imbullonate o saldate. Vengono inoltre create le contropiastre.

Oggetti creati

Piastre di collegamento
Piatti di supporto
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione

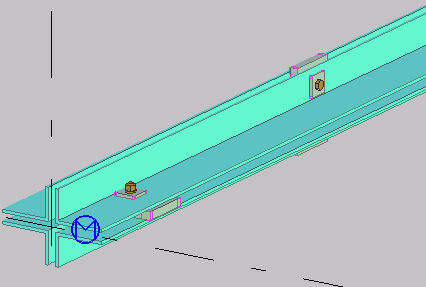

	Profilo accoppiato collegato a piastre di collegamento orizzontali e verticali e contropiastre.

Ordine di selezione

Sulla ribbon cliccare su Trave > Profilo accoppiato.
Selezionare una posizione sul profilo accoppiato.
Selezionare il primo oggetto nel profilo.
Selezionare il secondo oggetto nel profilo.
Cliccare con il pulsante centrale del mouse per creare la connessione.

Identificazione delle parti


	Descrizione

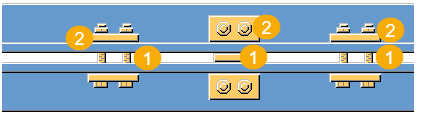

1	Piastra di collegamento
2	Contropiastra

Scheda Immagine

Utilizzare la scheda Immagine per definire la distanza delle piastre di collegamento dal punto di inserimento e la spaziatura e l'orientamento dei piatti.

Distribuzione delle piastre di collegamento


Opzione	Descrizione

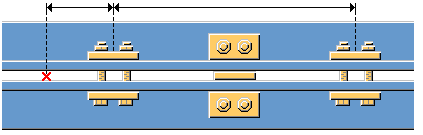

	La prima piastra di collegamento è orientata verticalmente. Definisce la distanza delle piastre di collegamento dal punto iniziale.
	La prima piastra di collegamento è orientata orizzontalmente. Definisce la distanza delle piastre di collegamento dal punto iniziale.

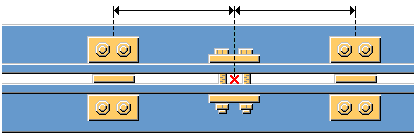

	La piastra di collegamento al centro è orientata orizzontalmente. Definisce la distanza delle piastre di collegamento dal punto centrale.

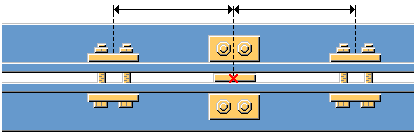

	La piastra di collegamento al centro è orientata verticalmente. Definisce la distanza delle piastre di collegamento dal punto centrale.

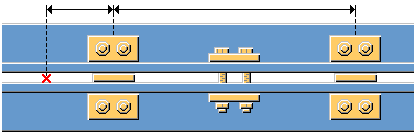

Posizione della piastra di collegamento


	Descrizione

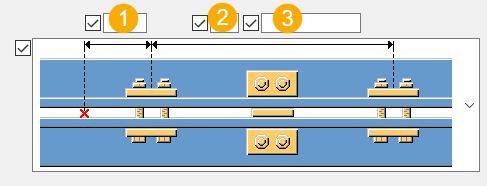

1	Definisce la distanza dal punto iniziale.
2	Definisce il numero di connessioni della piastra di collegamento.
3	Definisce la spaziatura della piastra di collegamento.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà del piatto d'estremità.

Parti


Opzione	Descrizione	Default
Ala1 piastra di collegamento	Spessore della piastra di collegamento.	Tolleranza tra gli angoli.
Ala2 piastra di collegamento	Spessore della piastra di collegamento.	Tolleranza tra gli angoli.
Contropiastre	Spessore delle contropiastre.	`3/8”`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per selezionare tra i piatti imbullonati o saldati. È inoltre possibile definire le dimensioni delle contropiastre per le connessioni saldate.

Tipo di piatto


Opzione	Descrizione

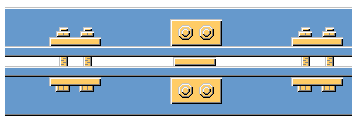

	I piatti sono imbullonati.

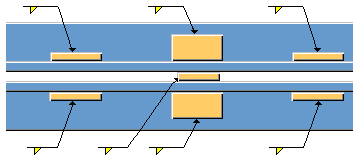

	I piatti sono saldati. Definisce le dimensioni del piatto.

Dimensioni del piatto saldato


	Descrizione	Default
1	Larghezza della contropiastra.	`3”15/16`
2	Lunghezza della contropiastra.	`3”15/16`

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

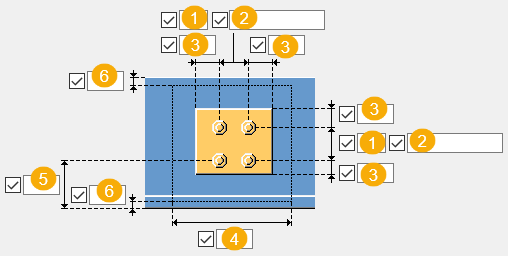

Dimensioni del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Larghezza della piastra d collegamento.
5	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
6	Distanza dal bordo della piastra di collegamento dal bordo della parte.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
