Foro barra d'armatura

Foro barra d'armatura crea i fori per le barre d'armatura in una colonna in acciaio, una trave o un piatto contorno.

Oggetti creati

Fori
Tagli

Utilizzare per


Situazione	Descrizione

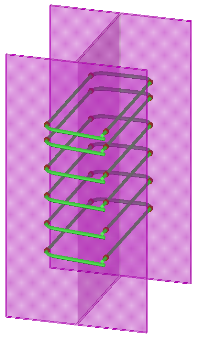

	Fori creati per le barre d'armatura in una trave in acciaio.

Ordine di selezione

Selezionare la parte principale (colonna, trave o piatto contorno).
Selezionare la parte secondaria (gruppo di barre d'armatura).
Cliccare con il pulsante centrale del mouse per creare i fori per le barre d'armatura.

Identificazione delle parti


	Parte
1	Foro per la barra d'armatura

Scheda Parametri

Utilizzare la scheda Parametri per controllare le proprietà dei fori delle barre d'armatura.

Proprietà fori barre d'armatura


Opzione	Descrizione	Default
Standard	Selezionare lo standard bulloni: 6914 7968 7990 ASS 1 ASS 2 UNDEFINED_BOLT	`6914`
Tipo di arrotondamento	Selezionare il tipo di arrotondamento: Nessuno Il valore di arrotondamento è il diametro della barra d'armatura + la tolleranza del foro. Arrotondamento Il valore di arrotondamento è il numero intero più vicino divisibile per il valore di precisione dell'arrotondamento. Arrotondamento per eccesso Il valore di arrotondamento è il numero intero successivo divisibile per il valore di precisione dell'arrotondamento. Arrotondamento per difetto. Il valore di arrotondamento è il numero intero precedente divisibile per il valore di precisione dell'arrotondamento. Arrotonda per tabella Definisce il diametro della barra d'armatura, il diametro del foro e l'estensione del foro asolato.	Nessun valore di default Quote di esempio: Diametro barra d'armatura = `21,6 mm` Tolleranza foro = `3 mm` Precisione di arrotondamento = `2 mm` Nessuno, arrotondamento = `24,6 mm` Arrotondamento per difetto, arrotondamento = `24 mm` Arrotondi per eccesso, arrotondamento = `26 mm` Arrotondamento personalizzato, arrotondamento = `24 mm`
Tolleranza foro	Definisce la tolleranza del foro. Quando si seleziona Arrotonda per tabella come tipo di arrotondamento, non è possibile definire la tolleranza del foro.	`0 mm`
Precisione di arrotondamento	Definisce la precisione di arrotondamento. Quando si seleziona Arrotonda per tabella come tipo di arrotondamento, non è possibile definire la precisione di arrotondamento.	`1 mm`
Tabella dimensioni	Definisce il diametro della barra d'armatura, il diametro del foro e l'estensione del foro asolato. Per definire le quote nella tabella, selezionare l'opzione Arrotonda per tabella come tipo di arrotondamento. Foro barra d'armatura utilizza una dimensione bulloni esistente e adatta il valore di tolleranza del foro fino a raggiungere il Diametro Foro desiderato. Utilizzare i pulsanti + e - per aggiungere ed eliminare le righe dalla tabella.

Scheda Avanzato

Utilizzare la scheda Avanzato per controllare il tipo di foro, l'offset verticale e la quota intervallo angolare.

Tipo di Foro


Opzione	Descrizione	Default
Tipo di Foro	Selezionare il tipo di foro: Foro bullone Taglio tra parti Foro bullone + taglio parte	`Foro bullone`

Offset verticale


Opzione	Descrizione
	Default Il foro non viene sfalsato.
	Il foro viene sfalsato verso l'alto per sostenere direttamente la barra d'armatura e mantenere la barra nella corretta posizione verticale. Il foro può essere sfalsato se è circolare.

Dimensione intervallo angolare


	Descrizione	Default
1	Quota intervallo angolare. Il foro circolare viene creato all'interno dell'intervallo specificato. I fori che vanno oltre l'intervallo si trasformano in fori asolati.	`5 mm`
