Trattamento superficiale a mattonelle

Tekla Structures include opzioni complesse di trattamenti superficiali a mattonelle e mattoni, ad esempio i schemi a canestro e a spina di pesce. Le opzioni per i trattamenti superficiali di mattonelle si basano sulla ripetizione delle serie di mattonelle memorizzate in formato XML.

Il trattamento superficiale sugli schemi di mattonelle è disponibile nelle proprietà Trattamento superficiale se Tipo è impostato su Superficie a mattonelle.

Definizione di una nuova serie di mattonelle

Copiare il file TilePatternCatalog.xml nella cartella azienda (FIRM), progetto o modello.
Il file si trova nella cartella \ProgramData\Trimble\Tekla Structures\<version>\environments. La posizione esatta del file può variare in base alla struttura delle cartelle dei file di ambiente.
Aprire il file copiato utilizzando un editor di testo, ad esempio Blocco note di Microsoft.
Aggiungere un nuovo elemento <TilePattern> al file.

L'elemento <TilePattern> deve contenere gli elementi <HOffset> e <VOffset> e almeno un elemento <Tile>. Gli altri elementi sono opzionali.

Suggerimento:
Può risultare più semplice copiare uno degli elementi esistenti, quindi modificalo in base alle proprie esigenze.
Ripetere l'aggiunta <TilePattern> di elementi per tutte le serie da definire.
Salvare il file TilePatternCatalog.xml.

Definizione della serie di mattonelle di esempio

Questo esempio spiega in che modo viene definito lo schema di mattonelle a canestro nel file TilePatternCatalog.xml.

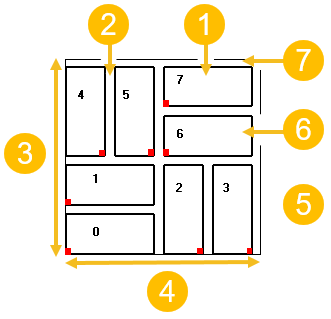

Il blocco della serie Basketweave è composto da otto mattonelle:

(1) Larghezza mattone

(2) Larghezza malta

(3) VOffset

(4) HOffset

(5) I segni rossi indicano TileOrigin. Il valore dell'angolo per le mattonelle verticali è 90.

(6) Altezza mattone

(7) Altezza malta

La serie viene ripetuta nella direzione x e y del trattamento superficiale, dall'origine del trattamento superficiale. È possibile eseguire la serie in diverse direzioni x:

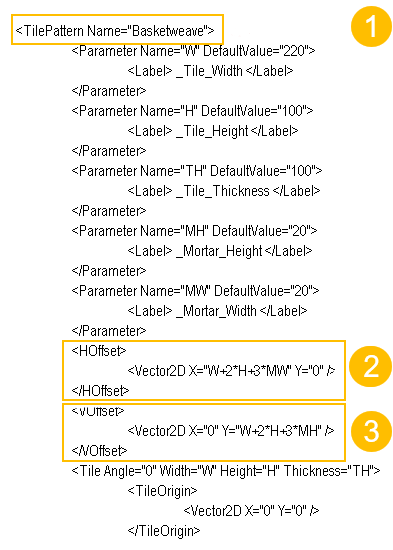

Nel file TilePatternCatalog.xml lo schema è definito come segue:

(1) Nome della serie

(2) Dimensione del blocco della serie nella direzione x, dopodiché la serie si ripete

(3) Dimensione del blocco della serie nella direzione y, dopodiché la serie si ripete

Il file di definizione utilizza gli stessi simboli delle Trattamento superficiale proprietà:

Definizioni delle serie di mattonelle

I modelli di mattonelle predefiniti disponibili nelle Trattamento superficiale proprietà sono memorizzati nei seguenti file:


File	Descrizione
TilePatternCatalog.xml	Contiene le definizioni dello schema di mattonelle. Si trova nella cartella \ProgramData\Trimble\Tekla Structures\<version>\environments.
TilePatternCatalog.dtd	File Document Type Declaration (DTD) che definisce gli elementi consentiti nel file TilePatternCatalog.xml. Situato nella stessa cartella del file TilePatternCatalog.xml.
Miniature	Le immagini visualizzate nella sezione Modello nelle Trattamento superficiale proprietà. I file si trovano nella cartella ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps. I nomi file identificano i tipi di schema. Ad esempio, herringbone.bmp illustra il tipo di schema a spina di pesce.

Elementi delle serie di mattonelle

Il TilePatternCatalog.xml file può contenere i seguenti elementi:


Elemento	Descrizione
`TilePatternCatalog`	Il contenitore delle serie di mattonelle. Obbligatorio.
`TilePattern`	Elemento delle serie di mattonelle. Obbligatorio. Questo elemento può contenere i seguenti elementi elencati in questa tabella.
`HOffset`	Offset orizzontale delle serie delle mattonelle. Obbligatorio.
`VOffset`	Offset verticale delle serie delle mattonelle. Obbligatorio.
`Tile`	Singole mattonelle utilizzate in una serie di mattonelle. Almeno una obbligatoria.
`Color`	Colore di mattonelle o malta, definito dai valori RGB (0-255). Opzionale.
`Parameter`	Crea un attributo per qualsiasi elemento presente in `TilePattern`. Opzionale.
`Label`	Etichetta che identifica un parametro nelle Trattamento superficiale proprietà. Opzionale.
`TileOrigin`	L'origine di una singola mattonella, definita dall'origine del modello. Opzionale.
