Snap a punti paralleli, linee, bordi e linee di estensione

È possibile eseguire lo snap alle linee quando si modellano oggetti che devono essere allineati o paralleli a un oggetto esistente o a una linea griglia. È inoltre possibile eseguire lo snap alle linee di estensione delle linee di riferimento della parte o alle linee di estensione delle linee di riferimento degli oggetti vicini.

Snap a punti paralleli

Con il tasto di snap Snap a punti paralleli è possibile eseguire lo snap a punti paralleli alle linee griglia, alle linee di riferimento e alle linee dei bordi degli oggetti esistenti o degli oggetti di riferimento. Utilizzare il tasto Snap a punti paralleli, ad esempio, quando è necessario modellare nuove parti o strutture parallele a una struttura esistente o parallele a una linea griglia, come ad esempio travi di fondazione o pareti, oppure quando è necessario sagome poligonali parallele alle linee di bordo di sagome irregolari.

Verificare che il Snap a punti paralleli tasto di snap sia attivo.
Eseguire un comando che richieda di scegliere due o più punti.

Ad esempio, una trave, una parete o una trave di fondazione.
Scegliere il punto iniziale nel modello.

In alternativa, è possibile scegliere un punto di riferimento temporaneo tenendo premuto il tasto Ctrl, quindi scegliere un punto da utilizzare come punto di riferimento.
Posizionare il puntatore del mouse sopra una linea o un bordo da utilizzare come base per lo snap parallelo e, con il puntatore del mouse, seguire la linea o il bordo nella direzione desiderata. Tenere il puntatore del mouse vicino alla linea o al bordo.

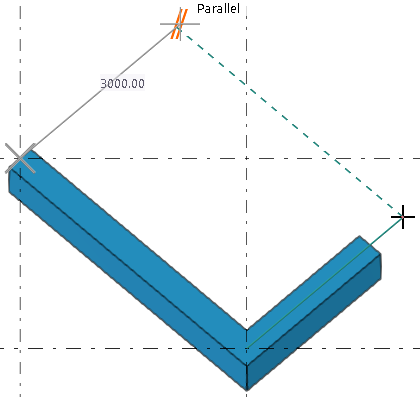

Tekla Structures mostra il simbolo dello snap parallelo e una linea verde tratteggiata che indica la dipendenza tra il punto selezionato e il punto parallelo.

Se si sposta il puntatore del mouse più lontano nella direzione della linea o del bordo, lo snap parallelo segue l'estensione della linea o del bordo.
Scegliere gli altri punti o inserire una distanza utilizzando la tastiera e premere Invio.

In alternativa, se in precedenza è stato scelto un punto di riferimento temporaneo, scegliere il punto iniziale.

Snap a una linea o a un bordo

Utilizzare il tasto di snap Snap a linea quando è necessario eseguire lo snap a un'altra linea nel modello. È possibile eseguire lo snap alle linee griglia, alle linee di riferimento e ai bordi degli oggetti esistenti.

Utilizzare il tasto di snap Snap a linea quando è necessario creare, ad esempio, più travi una dopo l'altra su una linea griglia. Con il tasto di snap Snap a linea non è necessario scegliere separatamente il punto iniziale e il punto finale della trave.

Verificare che il Snap a linea tasto di snap sia attivo.
Eseguire un comando che richieda di scegliere due o più punti.

Ad esempio, iniziare a creare una trave. Quando si sposta il puntatore del mouse su una linea griglia o un oggetto vicino, Tekla Structures seleziona automaticamente entrambe le estremità della linea. Il simbolo giallo a forma di freccia indica la direzione dei punti.
Per cambiare direzione, avvicinare il puntatore del mouse all'estremità opposta della linea.
Cliccare sul pulsante sinistro del mouse per confermare la posizione di snap.

Tekla Structures crea l'oggetto. Ad esempio:

Nota:

Se si utilizza il tasto di snap Snap a linea con un comando che richiede la selezione di un solo punto, ad esempio quando si crea una colonna, viene utilizzato solo il punto iniziale della linea per posizionare la parte.

Snap alle linee di estensione

Utilizzare il tasto di snap Snap alle linee di estensione quando è necessario eseguire lo snap alle estensioni delle linee di riferimento delle parti, che sono le linee tra le maniglie delle parti, o alle estensioni delle linee di riferimento degli oggetti vicini. La linea di estensione viene visualizzata come linea tratteggiata blu. È possibile utilizzare le linee di estensione come aiuto per allineare gli oggetti tra loro o per creare oggetti paralleli a un oggetto esistente.

Il tasto di snap Snap alle linee di estensione funziona con travi, polybeam, piatti e solette.

Con le travi, la linea di estensione è la linea che attraversa entrambe le maniglie della parte.
Con le polybeam, i piatti e le solette, le linee di estensione sono le linee che passano attraverso le maniglie delle parti consecutive.
Con travi e polybeam, è possibile eseguire lo snap alla linea che attraversa la maniglia all'estremità della trave e che è perpendicolare alla direzione della trave.

Nota:

I tasti di snap Snap a linee di riferimento e punti e Snap a punti e linee geometriche non influiscono sul tasto di snap Snap alle linee di estensione.

Assicurarsi che siano attivi i tasti di snap corretti:
- Selezionare Snap alle linee di estensione .
- Selezionare Snap ai punti d'intersezione o Snap ai punti più vicini (punti di linee) se si esegue lo snap all'intersezione di una linea di estensione e di una linea griglia.
- Deselezionare Snap ai punti finali se si lavora in 3D.
Eseguire un comando che richieda di selezionare dei punti.

Ad esempio, iniziare a creare una trave, un piatto o una soletta.
Avvicinare il puntatore del mouse su un oggetto esistente per visualizzare le linee di estensione.

Dopo avere individuato una linea, è possibile allontanare ulteriormente il puntatore mantenendo lo snap.
Selezionare il resto dei punti.

Tekla Structures crea l'oggetto:

Suggerimenti su come utilizzare le linee di estensione come supporto di snap

Quando si esegue lo snap alle linee di estensione degli oggetti vicini, la linea di estensione esegue lo snap nella direzione dell'oggetto vicino e la linea di estensione indica la direzione seguita nello snap. Lo snap alle linee di estensione degli oggetti vicini può essere utile, ad esempio, quando si desidera allineare gli oggetti uno all'altro.

Se è necessario creare oggetti paralleli a oggetti esistenti, ad esempio travi parallele, utilizzare la linea di estensione di un oggetto vicino come supporto di snap.

Ad esempio, avviare il comando Crea trave in acciaio e selezionare il punto iniziale. Spostare il mouse sopra l'oggetto di cui si utilizza la linea di estensione per creare la nuova trave parallela. Cliccare sulla linea di estensione per indicare il punto finale della nuova parte parallela.
