Oggetti getto
Quando la gestione dei getti è attivata, ciascuna parte in calcestruzzo il cui tipo di unità di getto è Gettato in opera forma automaticamente un oggetto getto.
Tekla Structures unisce automaticamente più parti in calcestruzzo gettato in opera in un oggetto getto, se presentano lo stesso tipo di materiale e numero di fase e se sono in contatto o si sovrappongono.
Creando interruzioni getto è possibile separare gli oggetti getto in oggetti getto più piccoli.
Nota:
Assicurarsi che il numero di parti incluso in ogni singolo oggetto getto sia ragionevole. Un numero di parti e superfici delle parti troppo elevato in un oggetto getto rallenta il modello.

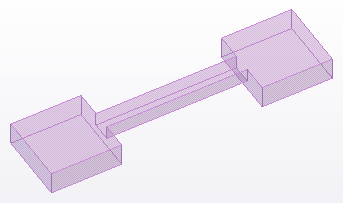

Gli oggetti getto sono visibili nelle viste getto. Tutti gli oggetti getto sono visualizzati nello stesso colore, indipendentemente dal colore delle singole parti all'interno di una struttura in calcestruzzo. È possibile modificare il colore utilizzando l'opzione avanzata XS_POUR_OBJECT_COLOR in .
È inoltre possibile utilizzare impostazioni di colore e trasparenza diverse per visualizzare i gruppi di oggetti getto, ad esempio per numero di getto.
Suggerimento:
È possibile raggruppare gli oggetti getto utilizzando Organizzazione o Gestione attività.
Limitazioni
I seguenti comandi non sono disponibili per gli oggetti: Copia, Muovi, Cancella, Dividi e Combina. Il motivo è che la geometria degli oggetti getto è definita dalle parti. Se si desidera modificare la geometria degli oggetti getto, è necessario modificare le parti anziché gli oggetti getto oppure è possibile creare interruzioni getto.
