Importare le sagome in Tekla Structures

È possibile importare i seguenti tipi di file delle sagome:

dgn
dwg
dxf
ifc
ifcXML
ifcZIP
iges
igs
shapecatalog
skp
step
stp
tsc

Quando si importa una sagoma nel catalogo sagome, Tekla Structures vengono creati due file: un file .xml per gli attributi della sagoma, come nome e GUID, e un file .tez per le proprietà geometriche, come le coordinate. I file vengono salvati all'interno della cartella del modello corrente nelle sottocartelle \Shapes e \ShapeGeometries.

Il nome della sagoma visualizzato nel catalogo sagome viene determinato come segue:

Se si importa un file .tsc o .shapecatalog, il nome sagoma viene letto dal file importato.
Se si importano altri tipi di file, il nome della sagoma è il nome del file importato.

Suggerimento:

È inoltre possibile scaricare forme da Tekla Warehouse, o creare forme utilizzando la geometria esistente nei Tekla Structures modelli.

Importazione delle sagome

Quando si utilizza un altro software di modellazione per modellare le sagome da importare in Tekla Structures, si consiglia di centrare le parti attorno all'origine e direzionarle lungo l'asse x.

Dai modelli Tekla Structures è inoltre possibile importare gruppi di cataloghi sagome con le sagome come file .shapecatalog o senza sagome come file .ShapeCatalog.Groups.xml.

Aprire il modello nel quale importare le sagome o i gruppi del catalogo sagome.
Nel menu File cliccare su Cataloghi > Catalogo sagome per aprire la finestra di dialogo Catalogo sagome.
Per importare le sagome senza la struttura del gruppo in un determinato gruppo o sotto-gruppo nel catalogo sagome, selezionare il gruppo o il sotto-gruppo sul lato sinistro della finestra di dialogo.

Se non si seleziona un gruppo, Tekla Structures importa le sagome nel gruppo Senza gruppo.
Cliccare su Importazione.
Nella finestra di dialogo Importa le definizioni di sagoma, passare alla cartella che contiene i file da importare, selezionare i file, quindi cliccare su Apri.

Tekla Structures controlla se sono presenti duplicati nelle sagome nei file di importazione rispetto al catalogo sagome esistente.

Nella finestra di dialogo Importa è possibile visualizzare lo Stato di ciascuna sagoma importata, come Nuova definizione di forma o Noma sagoma già esistente. Se una sagoma è già stata utilizzata nel modello, è inoltre possibile visualizzare le Istanze della sagoma.
Se le sagome con lo stesso nome e GUID delle sagome importate sono già presenti nel catalogo sagome, è possibile sostituire o mantenere le sagome esistenti. Nella finestra di dialogo Importa:
- Selezionare Sovrascrivi per ciascuna sagoma esistente che si desidera sostituire con una nuova sagoma importata.
- Deselezionare Sovrascrivi per ciascuna sagoma esistente che si desidera mantenere invariata.
Nella finestra di dialogo Importa, cliccare su Importa.

L'importazione di un file di grandi dimensioni può richiedere diversi minuti.
Cliccare su OK per completare l'importazione.

I gruppi contenenti sagome nuove o modificate sono contrassegnati da sul lato sinistro della finestra di dialogo Catalogo sagome. Le righe delle sagome nuove o modificate sono evidenziate in giallo nella lista delle sagome.
Cliccare su Salva per salvare le modifiche nel catalogo sagome.

L'importazione delle sagome può restituire tre risultati:

Tekla Structures importa la sagoma come sagoma solida a tenuta stagna. Sono disponibili tutte le operazioni per i solidi.
Tekla Structures importa la sagoma come forma non solida. Una sagoma non solida significa che la geometria dell'oggetto potrebbe non essere chiusa. Ad esempio, include fori oppure non include una faccia o un bordo.
Importazione non riuscita. L'importazione può non riuscire per diversi motivi, ad esempio se la sagoma è molto complessa o priva di volume. Potrebbe inoltre essere presente una differenza di tolleranza tra Tekla Structures e il software originale utilizzato per creare la sagoma. Per individuare il motivo per cui l'importazione non è riuscita, verificare il log storico della sessione accedendo al menu File > Log > Log storico sessione.

La colonna Solidità nel catalogo sagome mostra se una sagoma è solida o non solida.

Esempio: Importare una forma da SketchUp Pro

In questo esempio viene mostrato come importare una sagoma 3D solida da Trimble SketchUp Pro in un modello Tekla Structures.

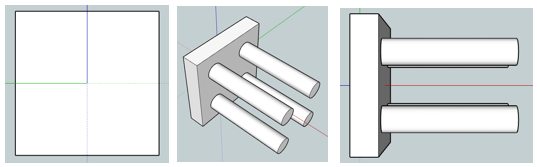

Creare un modello vuoto in SketchUp Pro.

Eliminare tutte le entità aggiuntive, come l'utente di default nell'area di disegno.
Creare un gruppo di entità.

Sebbene Tekla Structures supporti l'importazione di singole entità separate, si consiglia di creare un gruppo di entità o un componente in SketchUp.

Tutti i gruppi e i componenti di SketchUp devono formare solidi chiusi. Selezionare il gruppo o il componente e aprire le informazioni sull'entità per verificare che la selezione sia un solido. I solidi di SketchUp hanno un volume. Se non è elencato alcun volume, la selezione non è un solido.
Selezionare il gruppo e cliccare su Strumenti solido > Unione per trasformare il gruppo di entità in un'unione di solidi.

Il gruppo diventa un singolo volume di solidi: un solido.
Posizionare il solido in SketchUp, in modo che si trovi lungo l'asse x positiva (rossa) e a metà degli assi y (verde) e z (blu). In Tekla Structures le maniglie gialle e magenta della parte si allineeranno con l'asse x utilizzata in SketchUp.

La posizione e la rotazione del solido in SketchUp sono importanti, poiché determinano la modalità di inserimento e posizionamento di un elemento in Tekla Structures. Il diverso posizionamento in SketchUp causa un offset in Tekla Structures.
Salvare il file di SketchUp.
Nel modello di Tekla Structures aprire la finestra di dialogo Catalogo sagome e cliccare su Importazione.
Selezionare il file di SketchUp.
Cliccare su Importa.

Tekla Structures importa la sagoma nel Catalogo sagome ed è possibile utilizzarla per definire la sagoma di un elemento o di un elemento in calcestruzzo.
