Esempio: creazione di un profilo simmetrico sagomato a C tramite traccia

In questo esempio viene mostrato come creare un profilo tracciato utilizzando le variabili.

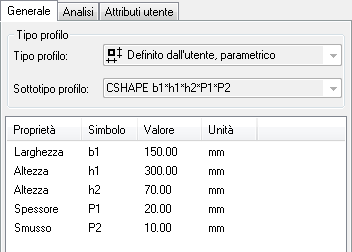

Dopo avere completato le operazioni, si disporrà di un profilo simmetrico sagomato a C con le quote b1 = b2 e h2 = h3. Quando si utilizza il profilo nel modello, è possibile modificare le seguenti quote:

Larghezza (b1)
Altezza totale (h1)
Altezza (h2)
Spessore (P1)
Smussi (P2)

Esempio: traccia di un profilo a C

Iniziare tracciando il contorno del profilo.

Aprire l'editor tracce.
Utilizzare il comando Traccia polilinea per creare un profilo a C approssimativo.

In questa fase, il profilo non deve essere simmetrico né avere dimensioni corrette.
Raddrizzare le linee utilizzando i comandi Aggiungi vincolo orizzontale e Aggiungi vincolo verticale .
Salvare il profilo e denominarlo CSHAPE.

Esempio: aggiunta di quote al profilo tracciato

Dopo avere tracciato il contorno del profilo, è possibile continuare aggiungendo quote.

Utilizzare il comando Traccia quota orizzontale per creare le distanze b1 e b2.
Utilizzare il comando Traccia quota verticale per creare le distanze h1, h2 e h3.

Nella finestra di dialogo Variabili immettere i seguenti valori per le distanze:


Nome	Formula	Valore	Tipo valore	Tipo variabile	Visibilità	Etichetta nel box di dialogo
b1	150.00	150.00	Lunghezza	Distanza	Mostra	Larghezza
b2	=b1	150.00	Lunghezza	Distanza	Nascondi	Larghezza
h1	300.00	300.00	Lunghezza	Distanza	Mostra	Altezza
h2	70.00	70.00	Lunghezza	Distanza	Mostra	Altezza
h3	=h2	70.00	Lunghezza	Distanza	Nascondi	Altezza

Verificare che Visibilità sia impostato su Mostra per le distanze b1, h1 e h2.
Salvare il profilo tracciato.

Esempio: Impostazione dello spessore della traccia

Dopo avere aggiunto le quote al profilo tracciato, è possibile continuare definendo lo spessore della traccia.

Nella finestra di dialogo Variabili eseguire una delle seguenti operazioni:
1. Cliccare su Aggiungi per aggiungere una variabile parametrica P1.
2. Nella colonna Formula immettere 20.00.
3. Nella colonna Visibilità selezionare Mostra.
4. Nella colonna Etichetta nel box di dialogo immettere Spessore.

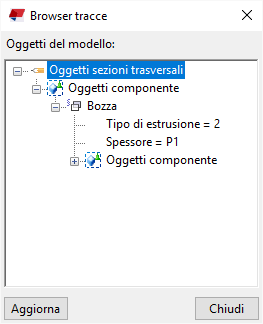

Nel Browser tracce impostare lo spessore utilizzando la variabile parametrica P1.
1. Cliccare con il pulsante destro del mouse su Spessore, selezionare Aggiungi equazione, quindi immettere =P1.
2. Cliccare con il pulsante destro del mouse su Tipo di estrusione, selezionare Aggiungi equazione, quindi immettere =2 per estrudere la traccia all'intero della polilinea.
Salvare il profilo tracciato.

Esempio: modifica degli smussi del profilo tracciato

Dopo avere impostato lo spessore della traccia, è possibile continuare modificando gli smussi del profilo tracciato.

In editor tracce effettuare le seguenti operazioni:
1. Cliccare due volte su un simbolo dello smusso .
2. Nella finestra di dialogo Proprietà smusso modificare il tipo di smusso in Linea e cliccare su Modifica.
3. Ripetere i passaggi 1a-b per tutti gli smussi.
Nella finestra di dialogo Variabili eseguire una delle seguenti operazioni:
1. Cliccare su Aggiungi per aggiungere una variabile parametrica P2.
2. Nella casella Formula immettere 10.00.
3. Nella casella Visibilità selezionare Mostra.
4. Nella casella Etichetta nel box di dialogo immettere Smusso.
In Browser tracce effettuare le seguenti operazioni:
1. Cliccare due volte su Vincolo smusso per aprire le proprietà dello smusso.
2. Cliccare con il pulsante destro del mouse su Smusso X, selezionare Aggiungi equazione, quindi immettere =P2.
3. Immettere lo stesso valore per Smusso Y.
4. Ripetere i passaggi 4a-c per tutti gli smussi.
Salvare il profilo tracciato.

Esempio: utilizzo del profilo tracciato in un modello

Il profilo tracciato è stato completato ed è possibile utilizzarlo un modello.

Cliccare due volte su una parte per aprire le proprietà della parte nel riquadro delle proprietà.
Cliccare sul pulsante ... accanto alla casella Profilo.

Viene visualizzata la finestra di dialogo Seleziona profilo.
Aprire il ramo Altri alla fine dell'elenco ad albero dei profili e selezionare il profilo CSHAPE.
Se necessario, modificare le quote del profilo nella scheda Generale.
Cliccare su OK per applicare le modifiche.
Selezionare i punti per posizionare la parte nel modello.
