Creazione di una trave in acciaio

Nella scheda Acciaio cliccare su .

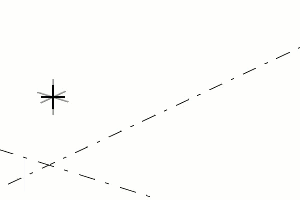

Selezionare due punti.

Tekla Structures crea la trave tra i punti selezionati, utilizzando le proprietà Trave in acciaio nel pannello proprietà.

In alternativa, è possibile avviare il comando nel pannello proprietà.

Assicurarsi che non sia stata effettuata nessuna selezione nel modello.
Nel pannello proprietà cliccare sul pulsante Lista dei tipi di oggetti e selezionare Trave in acciaio dalla lista.

Tekla Structures avvia il comando e mostra le proprietà nel pannello proprietà.

Modifica delle proprietà della trave spirale

Se il pannello proprietà non è aperto, cliccare due volte sulla trave per aprire le proprietà Trave in acciaio.
Modificare le proprietà, se necessario.
Cliccare su Modifica.

Proprietà trave in acciaio

Utilizzare le proprietà Trave in acciaio nel pannello proprietà per visualizzare e modificare le proprietà di una trave in acciaio, di un polybeam in acciaio o di una trave curva. Per aprire le proprietà, cliccare due volte sulla trave in acciaio. L'estensione del nome di un file delle proprietà trave è *.prt.

Se il layout del pannello proprietà è stato personalizzato, l'elenco delle proprietà può essere diverso.


Impostazione	Descrizione
Generale
Nome	Nome di una trave definibile dall'utente. Il nome può contenere un massimo di 61 caratteri. Tekla Structures utilizza i nomi delle parti nei report e in Gestione documenti, nonché per identificare le parti dello stesso tipo.
Profilo	Profilo della trave.
Materiale	Materiale della trave.
Finitura	Tipo di finitura. La finitura è definibile dall'utente. Descrive il trattamento superficiale della parte, ad esempio con vernice anti-corrosiva, zincatura a caldo, rivestimento antincendio e così via.
Classe	Utilizzare per raggruppare le travi. Ad esempio, è possibile visualizzare le parti di tipi diversi in colori differenti.
Serie di marcatura
Marcatura parte	Prefisso parte e numero partenza del numero posizione della parte.
Marcatura assemblaggio	Prefisso assemblaggio e numero partenza per numero posizione dell'assemblaggio.
Posizione
Sul piano	La posizione della trave sul piano di lavoro, in relazione alla linea di riferimento della trave.
Rotazione	Rotazione della trave intorno al proprio asse sul piano di lavoro.
Alla profondità	Profondità posizione della trave. La posizione è sempre perpendicolare al piano di lavoro.
Offset finale
Dx	Modificare la lunghezza della trave spostando il punto finale della trave lungo la linea di riferimento della trave.
Dy	Spostare l'estremità della trave perpendicolare alla linea di riferimento della trave.
Dz	Spostare l'estremità della trave nella direzione z del piano di lavoro.
Trave curva
Piano	Piano della curvatura.
Raggio	Raggio della trave curva.
Numero di segmenti	Il numero di segmenti utilizzati da Tekla Structures per disegnare la trave curva.
Deformazione
Torsione	Utilizzare questa opzione per deformare le travi utilizzando gli angoli di deformazione.
Controfreccia	Utilizzare questa opzione per pre-applicare la controfreccia alle travi.
Accorciare	Utilizzare questa opzione per accorciare le travi nel modello. La lunghezza reale della trave diminuisce nel disegno.
Esportazione IFC
Entità IFC	Per l'esportazione IFC, selezionare il tipo e il sottotipo di entità IFC della parte. I sottotipi disponibili dipendono dall'entità IFC selezionata. È possibile selezionare il sottotipo IFC4 tra le opzioni predefinite oppure è possibile selezionare USERDEFINED, quindi immettere un testo in Tipo definito dall'utente (IFC4).
Sottotipo (IFC4)
Tipo definito dall'utente (IFC4)
Altro
UDA	Cliccare sul pulsante Attributi Utente per aprire gli attributi utente (UDA) della parte. Gli UDA forniscono informazioni aggiuntive sulla parte.

Se le travi vengono create adiacenti l'una all'altra

Quando si creano travi adiacenti l'una all'altra, possono essere rilevate da Tekla Structures come un profilo accoppiato. Per evitare che ciò si verifichi, utilizzare l'attributo utente MAX_TWIN_SEARCH_DIST nel catalogo profili.

Nel menu File cliccare su Cataloghi > Catalogo profili per aprire la finestra di dialogo Modifica catalogo profili.
Selezionare il profilo richiesto nella struttura ad albero dei profili.
Aprire la scheda Attributi utente e impostare la proprietà della distanza di rilevamento del profilo accoppiato su un valore maggiore di 0, ad esempio su 0.1.
Cliccare su OK.
Creare le travi utilizzando il profilo.
