Come tracciare il contorno di un profilo
Quando si crea un nuovo profilo tracciato, iniziare a tracciare il contorno e i fori al suo interno utilizzando linee, archi e cerchi.
A meno che non si crei un profilo di spessore consistente, come un profilo laminato a freddo, assicurarsi di creare una sagoma chiusa.
Come tracciare una polilinea
È possibile creare segmenti di linea in editor tracce selezionando i punti. Tekla Structures crea automaticamente vincoli coincidenti tra i segmenti della linea e visualizza un simbolo di smusso dove i segmenti della linea si congiungono.
-
Cliccare sul pulsante Traccia polilinea:
.
-
Cliccare sul pulsante centrale del mouse per creare la polilinea.
Come tracciare un arco
È possibile creare un arco in editor tracce selezionando tre punti.
-
Cliccare sul pulsante Traccia arco:
.
-

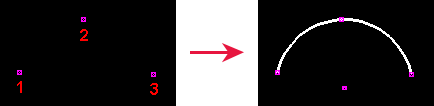

Selezionare tre punti per definire l'arco.
Suggerimento:È possibile utilizzare l'opzione avanzata XS_CS_CHAMFER_DIVIDE_ANGLE per definire l'ampiezza dell'arco.
Come tracciare un cerchio
È possibile creare un cerchio in editor tracce selezionando due punti.
-
Cliccare sul pulsante Traccia cerchio:
.
-
Selezionare un punto per indicare il raggio del cerchio (2).
Cosa fare dopo
Successivamente, perfezionare la forma del profilo tracciato aggiungendo un vincolo.
