Creazione di un piatto contorno
Quando si crea un piatto contorno, il profilo selezionato definisce lo spessore del piatto e i punti selezionati definiscono la forma. Gli angoli del piatto contorno possono essere smussati.
-
Nella scheda Acciaio cliccare su
.
-
Cliccare sul pulsante centrale del mouse.
Tekla Structures crea il piatto utilizzando le proprietà Piatto contorno nel pannello proprietà.
In alternativa, è possibile avviare il comando nel pannello proprietà.
-
Assicurarsi che non sia stata effettuata nessuna selezione nel modello.
-
Nel pannello proprietà cliccare sul pulsante Lista dei tipi di oggetti
e selezionare Piatto contorno dalla lista. Tekla Structures avvia il comando e mostra le proprietà nel pannello proprietà.

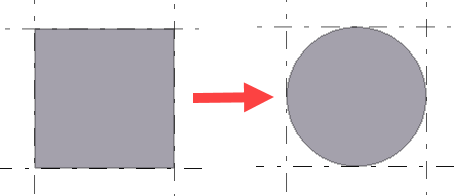

Creazione di un piatto contorno circolare
-
Cliccare due volte su una grip.
Per facilitare la selezione delle grip degli spigoli del piatto di contorno, verificare che il tasto della modifica diretta
non sia attivo.Le proprietà Smusso spigolo vengono aperte nel pannello proprietà.
-
Nella lista Tipo selezionare Arrotondamento
.
-
Ripetere i passaggi precedenti per ciascun spigolo da smussare.

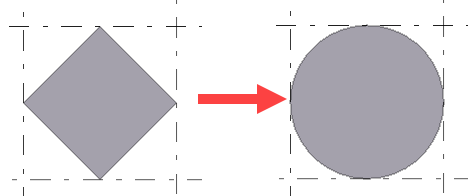

Modalità alternativa per creare un piatto circolare
-
Creare un piatto a forma di diamante con quattro lati uguali.
-
Per arrotondare gli spigoli, utilizzare il tipo di smusso Punto arco
.
Modifica delle proprietà del piatto contorno
- Se il pannello proprietà non è aperto, cliccare due volte sul piatto per aprire le proprietà Piatto contorno.
- Modificare le proprietà, se necessario.
- Cliccare su Modifica.
Proprietà piatto contorno
Utilizzare le proprietà Piatto contorno nel pannello proprietà per visualizzare e modificare le proprietà di un piatto contorno. Per aprire le proprietà, cliccare due volte sul piatto contorno. L'estensione del nome di un file delle proprietà piatto contorno è *.cpl.
Se il layout del pannello proprietà è stato personalizzato, l'elenco delle proprietà può essere diverso.
|
Impostazione |
Descrizione |
|---|---|
|
Generale |
|
|
Nome |
Nome del piatto contorno definibile dall'utente. Il nome può contenere un massimo di 61 caratteri. Tekla Structures utilizza i nomi delle parti nei report e in Gestione documenti, nonché per identificare le parti dello stesso tipo. |
|
Profilo |
Profilo del piatto contorno. |
|
Materiale |
Materiale del piatto contorno. |
|
Finitura |
Tipo di finitura. La finitura è definibile dall'utente. Descrive il trattamento superficiale della parte, ad esempio con vernice anti-corrosiva, zincatura a caldo, rivestimento antincendio e così via. |
|
Classe |
Utilizzare questa opzione per raggruppare i piatti contorno. Ad esempio, è possibile visualizzare le parti di tipi diversi in colori differenti. |
|
Serie di marcatura |
|
|
Marcatura parte |
Prefisso parte e numero partenza del numero posizione della parte. |
|
Marcatura assemblaggio |
Prefisso assemblaggio e numero partenza per il numero posizione dell'assemblaggio. |
|
Posizione |
|
|
Alla profondità |
Profondità della posizione del piatto contorno. La posizione è sempre perpendicolare al piano di lavoro. |
|
Esportazione IFC |
|
|
Entità IFC |
Per l'esportazione IFC, selezionare il tipo e il sottotipo di entità IFC della parte. I sottotipi disponibili dipendono dall'entità IFC selezionata. È possibile selezionare il sottotipo IFC4 tra le opzioni predefinite oppure è possibile selezionare USERDEFINED, quindi immettere un testo in Tipo definito dall'utente (IFC4). |
|
Sottotipo (IFC4) |
|
|
Tipo definito dall'utente (IFC4) |
|
|
Altro |
|
|
UDA |
Cliccare sul pulsante Attributi Utente per aprire gli attributi utente (UDA) della parte. Gli UDA forniscono informazioni aggiuntive sulla parte. |
