Creazione di una parete o un pannello in calcestruzzo

È possibile creare un pannello o una parete in calcestruzzo che passa attraverso i punti selezionati.

Nella scheda Calcestruzzo cliccare su Pannello .
Selezionare i punti sui quali passare il pannello o la parete.
Cliccare sul pulsante centrale del mouse.

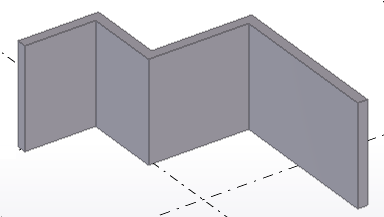

Tekla Structures crea il pannello o la parete utilizzando le proprietà Pannello in calcestruzzo nel pannello proprietà. Non è possibile creare una struttura pannello o parete chiusa.

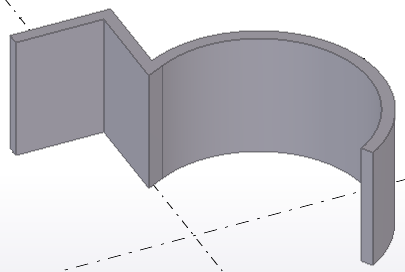

Per creare segmenti curvi, applicare gli smussi agli angoli del pannello o della parete.

Ad esempio:

In alternativa, è possibile avviare il comando nel pannello proprietà.

Assicurarsi che non sia stata effettuata nessuna selezione nel modello.
Nel pannello proprietà cliccare sul pulsante Lista dei tipi di oggetti e selezionare Pannello in calcestruzzo dalla lista.

Tekla Structures avvia il comando e mostra le proprietà nel pannello proprietà.

Modifica delle proprietà della parete o del pannello in calcestruzzo

Se il pannello proprietà non è aperto, cliccare due volte sul pannello o sulla parete per aprire le proprietà Pannello in calcestruzzo.
Modificare le proprietà, se necessario.
Cliccare su Modifica.

Proprietà della parete o del pannello in calcestruzzo

Utilizzare le proprietà Pannello in calcestruzzo nel pannello proprietà per visualizzare e modificare le proprietà di una parete o di un pannello in calcestruzzo. Per aprire le proprietà, cliccare due volte sul pannello o sulla parete. L'estensione del nome di un file delle proprietà pannello in calcestruzzo è *.cpn.

Se il layout del pannello proprietà è stato personalizzato, l'elenco delle proprietà può essere diverso.


Impostazione	Descrizione
Generale
Nome	Nome del pannello definibile dall'utente. Il nome può contenere un massimo di 61 caratteri. Tekla Structures utilizza i nomi delle parti nei report e in Gestione documenti, nonché per identificare le parti dello stesso tipo.
Profilo	Profilo del pannello (spessore × altezza della parete).
Materiale	Materiale del pannello.
Finitura	Tipo di finitura. La finitura è definibile dall'utente. Descrive il trattamento applicato alla superficie della parte.
Classe	Utilizzare questa opzione per raggruppare i pannelli. Ad esempio, è possibile visualizzare le parti di tipi diversi in colori differenti.
Posizione
Sul piano	La posizione del pannello sul piano di lavoro, in relazione alla linea di riferimento del pannello.
Rotazione	Rotazione del pannello intorno al proprio asse sul piano di lavoro.
Alla profondità	Profondità della posizione del pannello. La posizione è sempre perpendicolare al piano di lavoro.
Offset finale
Dx	Modificare la lunghezza del pannello spostando il punto finale della trave lungo la linea di riferimento del pannello.
Dy	Spostare l'estremità del pannello perpendicolarmente alla linea di riferimento del pannello.
Dz	Spostare l'estremità del pannello nella direzione z del piano di lavoro.
Unità di getto
Marcatura unità di getto	Prefisso e numero partenza dell'unità di getto per il numero posizione dell'unità di getto.
Unità di getto	Indica se il pannello o la parete è prefabbricata o gettata in opera.
Fase getto	Fase getto delle parti gettate in opera. Utilizzare per separare gli oggetti getto l'uno dall'altro.
Piegatura
Piano	Piano della curvatura.
Raggio	Raggio del pannello curvo.
Numero di segmenti	Il numero di segmenti utilizzati da Tekla Structures per disegnare il pannello curvo.
Copriferro per set di barre d'armatura
Sistema di coordinate	Scegliere se lo spessore copriferro in calcestruzzo dei set di barre d'armatura nella parte è definito nel sistema di coordinate globale o nel sistema di coordinate locale della parte. I valori dello spessore copriferro globali e locali di default sono definiti nella finestra di dialogo Opzioni. Se si seleziona l'opzione vuota, Tekla Structures utilizzerà i valori globali.
Superiore, Inferiore, Lati, Anteriore , Posteriore, Inizio, Fine	Per sovrascrivere i valori globali o locali di default dalla finestra di dialogo Opzioni, definire lo spessore copriferro su ciascuna faccia della parte richiesta.
Esportazione IFC
Entità IFC	Per l'esportazione IFC, selezionare il tipo e il sottotipo di entità IFC della parte. I sottotipi disponibili dipendono dall'entità IFC selezionata. È possibile selezionare il sottotipo IFC4 tra le opzioni predefinite oppure è possibile selezionare USERDEFINED, quindi immettere un testo in Tipo definito dall'utente (IFC4).
Sottotipo (IFC4)
Tipo definito dall'utente (IFC4)
Altro
UDA	Cliccare sul pulsante Attributi Utente per aprire gli attributi utente (UDA) della parte. Gli UDA forniscono informazioni aggiuntive sulla parte.
