Crea bulloni

Per creare i bulloni, è possibile creare un singolo gruppo di bulloni o applicare un componente che crea automaticamente gruppi di bulloni.

Tekla Structures utilizza lo stesso comando per creare bulloni pioli e fori. Se si desidera creare solo fori, non utilizzare elementi dei bulloni (come bulloni, rondelle e dadi).

Se si desidera creare bulloni senza creare fori, utilizzare l'opzione Nessun foro per Tipo di foro speciale nelle proprietà Bullone.

È possibile creare marche diverse per fori e bulloni nei disegni.

Creazione di un gruppo di bulloni

  1. Nella scheda Acciaio tenere premuto Maiusc e cliccare su Bullone .

    Le proprietà Bullone si aprono nel pannello proprietà e viene visualizzata la seguente barra degli strumenti contestuale:

  2. Modificare le proprietà Bullone, se necessario.

    Ad esempio, le impostazioni Gruppo bulloni influiscono sul risultato finale: la sagoma del gruppo di bulloni, il numero di bulloni nel gruppo e la spaziatura dei bulloni. Vedere la Sagoma del gruppo di bulloni di seguito per esempi.

    Per definire le proprietà dei fori, utilizzare le impostazioni dei Fori nelle proprietà Bullone.

  3. Spostare il puntatore del mouse sulle parti nel modello per visualizzare un'anteprima dei bulloni.

    Con le opzioni e dove si utilizza una faccia della parte, come base per l'anteprima viene selezionato il bordo della faccia della parte più vicino al puntatore del mouse. La direzione del gruppo bulloni sarà perpendicolare a questo bordo.

    Le teste dei bulloni sono indicate con delle croci nell'anteprima. Ad esempio:

  4. Per regolare la visualizzazione delle quote nell'anteprima, cliccare su sulla barra degli strumenti contestuale. Cliccare quindi su Quote interne per mostrare o nascondere le quote tra i bulloni nel gruppo.
  5. Se si desidera eseguire lo snap agli assi centrali delle parti quando si posizionano i bulloni, cliccare su sulla barra degli strumenti contestuale. Selezionare quindi se si desidera mostrare gli assi centrali per i profili, come travi e colonne, o per i piatti, o per entrambi.
  6. Scegliere come creare e posizionare i bulloni; cliccare su un pulsante della barra degli strumenti contestuale per selezionare uno dei tre metodi, Per faccia, Per parti e faccia o Per parti e punti. Seguire quindi i passaggi correlati di seguito.

    Quando si scelgono le posizioni, è possibile utilizzare vari metodi di snap, come lo snap numerico oppure è possibile creare punti di riferimento temporanei tenendo premuto Ctrl.

    Se è necessario modificare la direzione dei bulloni di 180°, cliccare su sulla barra degli strumenti contestuale. Cliccando su si inverte solo la direzione dei bulloni, ma si mantengono le altre proprietà bulloni, come l'ordine dei fori speciali e le posizioni dei fori.

    Per Operazione da eseguire

    Creare bulloni utilizzando una faccia della parte

    1. Nella barra degli strumenti contestuale cliccare su .

    2. Selezionare una posizione sulla faccia di una parte.

      Per bloccare temporaneamente la direzione del bordo, tenere premuto Alt durante la selezione.

    Tekla Structures utilizza il valore Lunghezza di taglio nelle proprietà Bullone per selezionare le parti da collegare.

    La parte con il volume maggiore sarà la parte principale e le parti secondarie saranno nell'ordine in cui si trovano.

    Creare bulloni in base alle parti da collegare e utilizzando una faccia della parte

    1. Nella barra degli strumenti contestuale cliccare su .

    2. Selezionare la parte principale alla quale saranno imbullonate le parti secondarie.

    3. Selezionare le parti secondarie.

    4. Cliccare con il pulsante centrale del mouse per terminare la selezione delle parti.

    5. Selezionare una posizione sulla faccia di una parte.

      Per bloccare temporaneamente la direzione del bordo, tenere premuto Alt durante la selezione.

    Tekla Structures calcola la lunghezza di taglio del bullone in base alle parti selezionate e corregge il valore Lunghezza di taglio nelle proprietà Bullone.

    Creare bulloni in base alle parti da collegare e selezionando due punti

    1. Nella barra degli strumenti contestuale cliccare su .

    2. Selezionare la parte principale alla quale saranno imbullonate le parti secondarie.

    3. Selezionare le parti secondarie.

    4. Cliccare con il pulsante centrale del mouse per terminare la selezione delle parti.

    5. Selezionare un punto per indicare l'origine del gruppo di bulloni.

    6. Selezionare un secondo punto per indicare la direzione dell'asse x del gruppo di bulloni.

    Tekla Structures determina la posizione del gruppo di bulloni utilizzando i seguenti valori: l'asse x del gruppo di bulloni e il piano di lavoro. Le quote sono relative all'origine del gruppo di bulloni, che è il primo punto selezionato. Tekla Structures imposta la direzione x del gruppo di bulloni utilizzando il secondo punto selezionato. È importante che i punti selezionati per creare il gruppo di bulloni siano sufficientemente vicini alle parti da collegare.

Creazione di un singolo bullone

  1. Nella scheda Acciaio tenere premuto Maiusc e cliccare su Bullone per aprire le proprietà Bullone.
  2. In Gruppo bulloni selezionare Matrice dalla lista Sagoma.
  3. Nella caselle Distanza X tra i bulloni e Distanza Y tra i bulloni immettere 0.
  4. Creare il bullone con lo stesso metodo utilizzato per creare un gruppo di bulloni. Vedere le istruzioni nella tabella precedente.

Creare i bulloni utilizzando il componente automatica dei bulloni

Utilizzare il componente Bullone automatico per imbullonare parti e parti adiacenti, piatti di spessoramento, piatti di giunzione o altri piatti. Bullone automatico segue la rotazione della parte e trova la migliore rotazione, in modo che non sia necessario impostare il piano di lavoro. Con Bullone automatico un gruppo di bulloni può includere molte parti, ad esempio, con la gestione di un giunto come singolo gruppo.

  1. Cliccare sul pulsante Applicazioni e componenti del pannello laterale per aprire il catalogo Applicazioni e componenti.
  2. Iniziare a digitare bullone automatico nella casella di ricerca.
  3. Cliccare due volte su Bullone automatico nel catalogo per aprire la finestra di dialogo Bullone automatico.
  4. Definire le proprietà del bullone.
  5. Se necessario, è possibile visualizzare la lunghezza di taglio come linee temporanee per verificare il punto in cui i bulloni devono essere posizionati anche se non vengono creati.
    • Selezionare nella lista nella parte inferiore della finestra di dialogo per non visualizzare le linee temporanee.

    • Selezionare nella lista nella parte inferiore della finestra di dialogo per visualizzare le linee temporanee.

    Per eliminare le linee temporanee, cliccare con il pulsante destro del mouse sulla vista e selezionare Ridisegna vista.

  6. Cliccare su Applica.
  7. Selezionare la parte principale.

    Bullone automatico utilizza questa parte per identificare la migliore rotazione. Questa parte sarà la parte principale dell'assemblaggio.

  8. Selezionare la parte secondaria.
  9. Cliccare sul pulsante centrale del mouse.
  10. Selezionare la prima e la seconda posizione per definire la direzione del gruppo di bulloni.

    Le posizioni selezionate definiscono una linea utilizzata per trovare tutte le superfici delle parti parallele e il piano e le posizioni ottimali per i bulloni. Il piano viene scelto come segue:

    1. La superfice con la proiezione più lunga della linea

    2. Se sono presenti due superfici con proiezioni della stessa lunghezza, la superfice più vicina alla linea

    3. Se sono presenti due superfici altrettanto vicine, la superfice maggiore

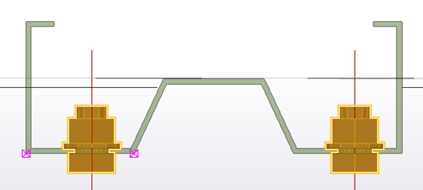

    Ad esempio, con i profili delle parti speciali, selezionare i punti vicini alla superfice desiderata garantisce che i bulloni siano posizionati correttamente:

Esempi

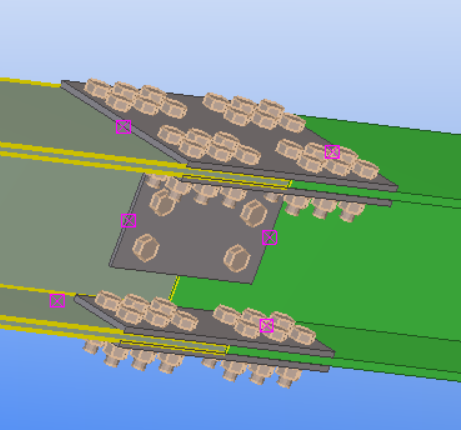

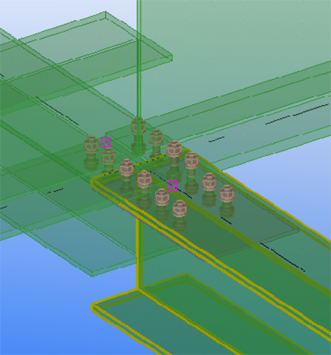

Di seguito sono riportati esempi delle parti imbullonate utilizzando il componente Bullone automatico. Le parti principali e i punti selezionati vengono evidenziati.

Creazione di un gruppo di bulloni esplodendo un componente

Un modo alternativo per creare bulloni è quello di applicare prima un componente che include gruppi di bulloni e poi esplodere il componente.

  1. Applicare un componente che include gruppi di bulloni.

    Ad esempio, connettere due travi oppure una trave e una colonna, utilizzando un piatto d'estremità imbullonato.

  2. Esplodere il componente.
    1. Selezionare il componente da esplodere.
    2. Cliccare con il pulsante destro del mouse e selezionare Esplodi componente.

      Tekla Structures separa gli oggetti nel componente.

  3. Modificare il gruppo di bulloni.
    1. Selezionare il gruppo di bulloni e cliccare due volte su di esso per aprire le proprietà.
    2. Modificare le proprietà.
    3. Cliccare su Modifica.

Modifica o aggiunta di parti bullonate

È possibile modificare le parti alle quali si collega un gruppo imbullonato.

  1. Nella scheda Acciaio cliccare su Parti bullonate.
  2. Selezionare il gruppo di bulloni.
  3. Selezionare si nuovo le parti principale e secondaria.
  4. Cliccare sul pulsante centrale del mouse per terminare la selezione delle parti.

Forma del gruppo bulloni

Utilizzare le impostazioni Gruppo bulloni nelle proprietà Bullone per selezionare la sagoma di un gruppo di bulloni e determinare il numero di bulloni in esso contenuti.

Nelle immagini riportate di seguito, la maniglia gialla indica l'origine del gruppo di bulloni e la maniglia magenta indica la direzione x del gruppo di bulloni.

Sagoma

Altre impostazioni del gruppo di bulloni

Esempio di valori

Risultato

Matrice

Distanza X tra i bulloni

Spaziatura tra i bulloni, nella direzione x del gruppo di bulloni.

150

Distanza Y tra i bulloni

Spaziatura tra i bulloni, nella direzione y del gruppo di bulloni.

100

Cerchio

Numero di bulloni

6

Diametro del gruppo di bulloni

100

Lista

Distanza X tra i bulloni

Coordinata x di ciascun bullone, dal punto di origine del gruppo di bulloni.

75 175 250

Distanza Y tra i bulloni

Coordinata y di ciascun bullone, dal punto di origine del gruppo di bulloni.

75 -50 0

Proprietà dei bulloni

Utilizzare le proprietà Bullone per visualizzare o modificare le proprietà di un gruppo di bulloni. Utilizzare la sezione Fori per definire le proprietà dei fori bulloni. Le unità dipendono dalle impostazioni nel menu File > Impostazioni > Opzioni > Unità e decimali.

Impostazione

Descrizione

Bullone

Dimensioni

Diametro dei bulloni.

Standard

Standard/classe dell'assemblaggio bullone.

Tipo bullone

Definisce se i bulloni sono assemblati in cantiere o in officina.

Collega come

Indica se si sta imbullonando una parte secondaria o un sotto-assemblaggio.

Filetto nel materiale

Indica se la filettatura del bullone può essere all'interno delle parti bullonate. Tekla Structures non utilizza questo valore per calcolare la lunghezza dei bulloni a filettatura completa.

Lunghezza di taglio

Indica quali parti collega il bullone. Il valore definisce l'area nella quale Tekla Structures deve cercare le parti che appartengono al gruppo di bulloni. Utilizzando la lunghezza di taglio è possibile determinare se il bullone passa attraverso una o due flange.

Tekla Structures cerca le parti utilizzando metà del valore della lunghezza di taglio, in entrambe le direzioni dal piano del gruppo di bulloni. Nell'illustrazione di seguito, A è la lunghezza di taglio e B è l'origine del bullone. Tekla Structures calcola l'area di ricerca come A/2 in entrambe le direzioni dal punto B.

Tekla Structures avvisa se la lunghezza di taglio è troppo piccola (ovvero il gruppo di bulloni non contiene alcuna parte) e rende la lunghezza dei bulloni di 100 mm.

Se sono presenti distanze notevoli tra le parti collegate, la distanza viene aggiunta alla lunghezza dei bulloni. Tekla Structures calcola la lunghezza dei bulloni utilizzando la distanza totale tra la prima e l'ultima superficie.

NOTA: per fare in modo che un bullone abbia una determinata lunghezza, immettere un valore negativo per la lunghezza di taglio (ad esempio -150).

NOTA: Se non è possibile creare fori o fori ciechi, aumentare la lunghezza di taglio.

Lunghezza extra

Lunghezza bullone aggiuntiva.

Consente di aumentare lo spessore del materiale utilizzato da Tekla Structures per il calcolo della lunghezza dei bulloni. Ad esempio, può essere necessaria una lunghezza bulloni aggiuntiva per la verniciatura. È inoltre possibile creare lunghezze aggiuntive negli assemblaggi di bulloni.

Assemblaggio

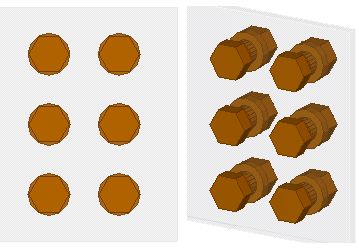

Consente di scegliere se creare le rondelle e i dadi con il bullone. Selezionare la casella di controllo Bullone per creare il bullone, quindi selezionare le caselle di controllo per rondella e dado necessarie.

Ad esempio:

Per creare solo fori senza bulloni, deselezionare tutte le caselle di controllo.

Gruppo bulloni

Sagoma

Sagoma del gruppo bulloni. Le opzioni disponibili sono:

  • Matrice per rettangolare

  • Cerchio per forme circolari

  • Lista per qualsiasi forma

Distanza X tra i bulloni

Passo o coordinata dei bulloni, in base alla sagoma del gruppo di bulloni (Matrice o Lista).

Distanza Y tra i bulloni

Passo o coordinata dei bulloni, in base alla sagoma del gruppo di bulloni (Matrice o Lista).

Numero di bulloni

Numero di bulloni in un gruppo di bulloni circolare.

Diametro

Diametro di un gruppo di bulloni circolare.

Fori

Tolleranza

Tolleranza = diametro foro + diametro bullone

Tipo di foro normale

Selezionare Passante per creare fori passanti per tutta la parte.

Selezionare Cieco per creare fori di profondità parziale che non si estendono completamente attraverso le parti.

Profondità foro

Profondità di un foro cieco misurata dai punti di riferimento bullone/foro (grip gialle e magenta).

Potrebbe essere necessario regolare anche il valore Lunghezza di taglio.

Parti con fori speciali

Per creare fori sovradimensionati, asolati o maschiati oppure per omettere i fori, selezionare le caselle di controllo desiderate per indicare quali strati del collegamento presentano fori speciali.

Utilizza le stesse impostazioni per tutti i fori speciali

Selezionare questa casella di controllo per creare fori speciali simili in ciascuna delle parti collegate. Le proprietà del foro speciale più vicino alla testa del bullone vengono utilizzate per tutti i fori speciali nel gruppo di bulloni.

Se questa casella di controllo viene deselezionata, è possibile definire separatamente le proprietà speciali dei fori per ciascuna delle parti.

Tipo di foro speciale

Fori sovradimensionati, maschiati o nessun foro. Questa opzione diventa attiva quando si selezionano una o più caselle di controllo Foro speciale accanto a Parti con fori speciali.

Sovradimensionato

Tolleranza di un foro sovradimensionato.

Asola X

La tolleranza X del foro asolato. Zero per un foro circolare.

Per creare fori asolati con un offset dal centro bulloni nella direzione x, immettere un valore di offset nella seconda casella (Offset slot).

Asola Y

La tolleranza Y del foro asolato. Zero per un foro circolare.

Per creare fori asolati con un offset dal centro bulloni nella direzione y, immettere un valore di offset nella seconda casella (Offset slot).

Dimensione nocciolo

Dimensioni di un foro pilota.

NOTA: Le dimensioni del nocciolo non influiscono sull'uscita DSTV. Questo valore si riferisce solo alla marcatura e alla rappresentazione del foro nel modello e nei disegni.

Le due impostazioni seguenti sono disponibili solo nel Bullone automatico componente:

Asole ruotate

Se il bullone collega più parti, è possibile ruotare i fori alternati di 90 gradi. Ciò consente al bullone di muoversi in diverse direzioni.

Mostra lunghezza di taglio come linee temporanee

Mostra il punto in cui devono essere posizionati i bulloni anche se non vengono creati.

  • Selezionare per non visualizzare le linee temporanee.

  • Selezionare per visualizzare le linee temporanee.

Posizione

Sul piano

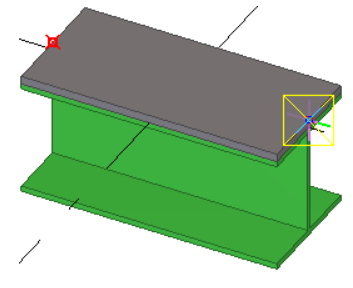

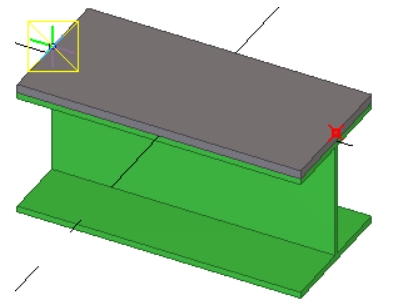

Sposta il gruppo di bulloni perpendicolarmente all'asse x.

Rotazione

Definisce l'angolo di rotazione del gruppo di bulloni intorno all'asse x, relativo al piano di lavoro corrente.

Ad esempio, è possibile utilizzare questa casella per indicare su quale lato delle parti collegate deve trovarsi la testa del bullone.

Alla profondità

Sposta il gruppo di bulloni perpendicolarmente al piano di lavoro corrente.

Offset da

Dx, Dy, Dz

Gli offset che spostano il gruppo di bulloni spostando il relativo asse x. Utilizzare per modificare la posizione del gruppo di bulloni.

I valori del punto iniziale Dx, Dy e Dz muovono la prima estremità del gruppo di bulloni, relativamente all'asse x del gruppo di bulloni. I valori del punto finale muovono la seconda estremità del gruppo di bulloni.

  • Un valore Dx positivo muove il punto iniziale verso il punto finale.

  • Dy muove il punto finale perpendicolarmente all'asse x del gruppo di bulloni sul piano di lavoro corrente.

  • Dz muove il punto finale perpendicolarmente al piano di lavoro corrente.

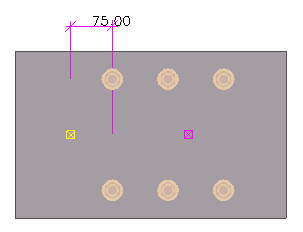

Gruppo di bulloni di esempio con punto iniziale Dx impostato su 75:

Altro

UDA

Cliccare sul pulsante Attributi Utente per aprire gli attributi utente (UDA) del bullone. Gli UDA forniscono ulteriori informazioni sui bulloni.
