Pulire o ripristinare i file di geometria sagome

Se alcune forme importate in precedenza causano la mancanza di facce o bordi in elementi o disegni, è possibile pulire i file di geometria delle forme.

Per pulizia si intende che Tekla Structures controlla e corregge la geometria delle sagome e tenta di creare oggetti solidi.

Pulizia dei file di geometria delle forme

Per pulire i file di geometria delle forme esistenti, reimportare i file originali delle forme oppure utilizzare l'applicazione Shape cleaner come segue:

Aprire il modello di cui si desidera pulire i file di geometria sagoma.
Cliccare sul pulsante Applicazioni e componenti del pannello laterale per aprire il catalogo Applicazioni e componenti.
Cercare l'applicazione Cleaner sagole, quindi cliccare due volte per aprirla.

Viene visualizzata la finestra di dialogo Shape cleaner.
Selezionare le forme da pulire.

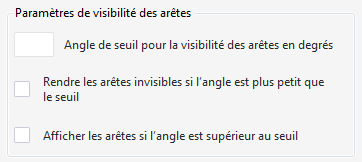

Se è necessario nascondere i bordi non necessari o visualizzare più bordi nelle sagome selezionate, utilizzare le impostazioni di visibilità bordo.
1. Immettere un valore di soglia per l'angolo tra le facce adiacenti in ciascuna delle sagome selezionate.
2. Per nascondere i bordi quando le facce delle sagome adiacenti si trovano a un angolo inferiore al valore soglia, selezionare la prima casella di controllo.
3. Per visualizzare i bordi quando le facce delle sagome adiacenti si trovano a un angolo maggiore del valore di soglia, selezionare la seconda casella di controllo.
Le sagome con troppi bordi visibili o invisibili possono influire sulla modalità di funzionamento delle varie funzioni Tekla Structures sugli elementi creati utilizzando tali sagome. Ad esempio, la creazione di set di barre d'armatura potrebbe non riuscire se le sagome complesse presentano troppi bordi visibili.
Per creare backup dei file di geometria sagome, selezionare Crea backup dalle sagome prima della pulizia.

La creazione di backup dei file di geometria sagome originali consente di ripristinarli, se necessario.
Cliccare su Clean.

Tekla Structures pulisce le forme e mostra il numero di forme che risultano essere oggetti solidi e il numero di non solidi.

Se è necessario interrompere il processo di pulizia, è possibile cliccare su Ferma.
Per visualizzare la geometria sagome modificata negli elementi nel modello, chiudere il modello, quindi riaprirlo.

Ripristinare i file di geometria sagome originali

Se sono stati creati dei file di backup, è possibile ripristinare i file della geometria sagoma originale se non si è soddisfatti del risultato della pulizia.

Aprire di nuovo la finestra di dialogo Shape cleaner.
Selezionare le forme da ripristinare.
Cliccare su Ripristina.
