Dopo avere avviato un comando di marcatura, utilizzare la finestra di dialogo Anteprima marcatura per verificare i numeri posizione proposti.

Dopo aver accettato i risultati della marcatura e aver assegnato i numeri posizione agli oggetti, è inoltre possibile verificare i numeri posizione effettivi in diverse posizioni:

• È possibile visualizzare il numero posizione di una parte in acciaio, di un assemblaggio, di un'unità di getto o di un assemblaggio barra d'armatura nel pannello proprietà.

  1. Cliccare due volte sull'oggetto nel modello per aprirne le proprietà nel pannello proprietà.

  2. Passare alla sezione Serie di marcatura relativa alle parti in acciaio, alla sezione Unità di getto relativa alle parti in calcestruzzo o alla sezione Generale relativa ad assemblaggi, unità di getto o assemblaggi barra d'armatura.

  Il numero posizione viene visualizzato accanto alle caselle Prefisso e Numero partenza. Ad esempio:



  Se è presente un punto interrogativo (?) dopo il numero di posizione, la numerazione non è aggiornata.

  Se nel modello sono selezionati più oggetti con numeri posizione diversi, viene visualizzato il testo Varia. Inoltre, in una lista vengono mostrati i diversi numeri posizione all'interno della selezione e, tra parentesi, il numero di oggetti con tali numeri posizione.



• È possibile aggiungere le marche di posizione alle etichette della parte.

  1. Nel modello verificare che il tasto di selezione Seleziona viste sia attivo.
  2. Fare doppio clic sullo sfondo per aprire la Proprietà vista finestra di dialogo.
  3. Cliccare su Visualizza... per aprire la finestra di dialogo Visualizza.
  4. Passare alla scheda Avanzato e aggiungere Posizione della parte a Etichetta parte.
  5. Cliccare su Modifica.

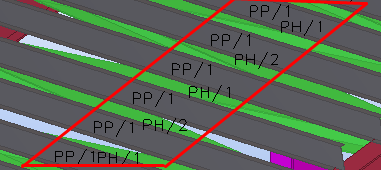

  Le etichette delle parti ora contengono le marche di posizione.



• È possibile verificare il numero parte in Gestione documenti.

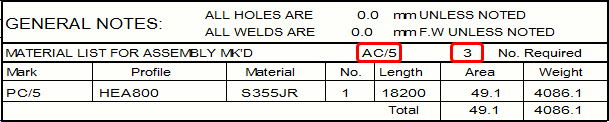

• L'etichetta del disegno può indicare il numero di posizione e quante parti identiche hanno lo stesso numero.

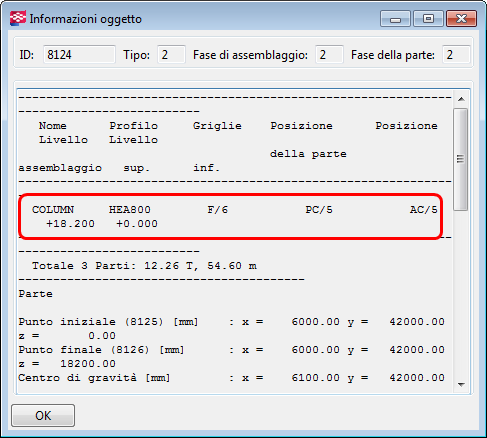

• È possibile utilizzare i comandi Informazioni su .

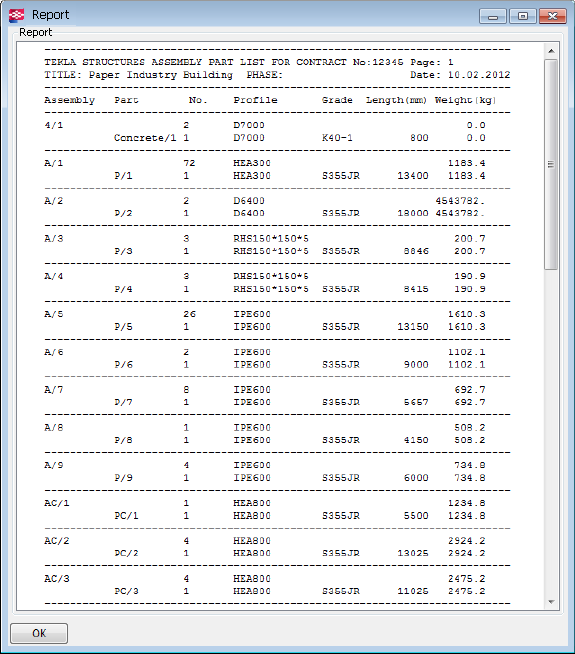

• È possibile creare report contenenti una lista delle posizioni delle parti e degli assemblaggi.
