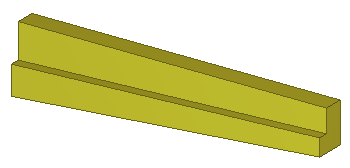

Creazione di profili parametrici con sezioni trasversali variabili

È ora possibile creare profili parametrici definiti dall'utente con sezioni trasversali variabili tracciate utilizzando l'Editor Profili. È possibile utilizzare un profilo con sezioni trasversali variabili come qualsiasi altro profilo parametrico.

È possibile

utilizzare in un profilo una sezione trasversale con quote diverse in posizioni differenti
modificare le variabili delle sezioni trasversali e il profilo
salvare il profilo e utilizzarlo come un profilo parametrico nel catalogo dei profili
importare ed esportare i profili delle sezioni trasversali variabili

Nota:

Quando si utilizza questo metodo, possono variare solo le quote di una sezione trasversale variabile, non la forma effettiva della sezione trasversale. Per utilizzare più forme diverse della sezione trasversale in un profilo, creare invece un profilo fisso con più sezioni trasversali.

Creazione di un profilo con sezioni trasversali variabili

Prima di iniziare:

Creare un profilo tracciato utilizzando editor tracce.
Nella finestra di dialogo Variabili in editor tracce, impostare Visibilità su Mostra per le quote che si desidera modificare quando si utilizza il profilo in un modello.

Nel menu File cliccare su Cataloghi > Definisci proprietà > Definisci profilo con sezioni trasversali multiple.

Viene visualizzata la finestra di dialogo Definisci profilo con sezione trasversale variabile.
Selezionare la traccia da utilizzare come sezione trasversale iniziale e finale del profilo.
Cliccare su OK.

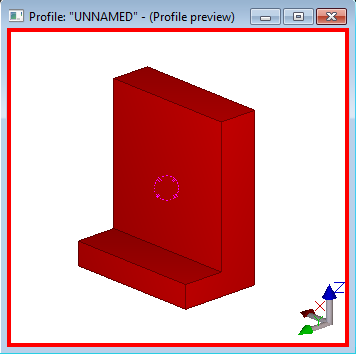

Vengono visualizzati l'Editor Profili e l'anteprima del profilo.
In Sezioni trasversali del profilo aggiungere le sezioni trasversali o rimuovere le sezioni trasversali selezionate cliccando su Aggiungi o Rimuovi.

Quando si fa clic su Aggiungi, Tekla Structures aggiunge una nuova sezione trasversale alla fine del profilo, nella posizione 1.0., e sposta le sezioni trasversali esistenti verso l'inizio del profilo. Per default, nel profilo le sezioni trasversali si trovano a intervalli di 0,1.

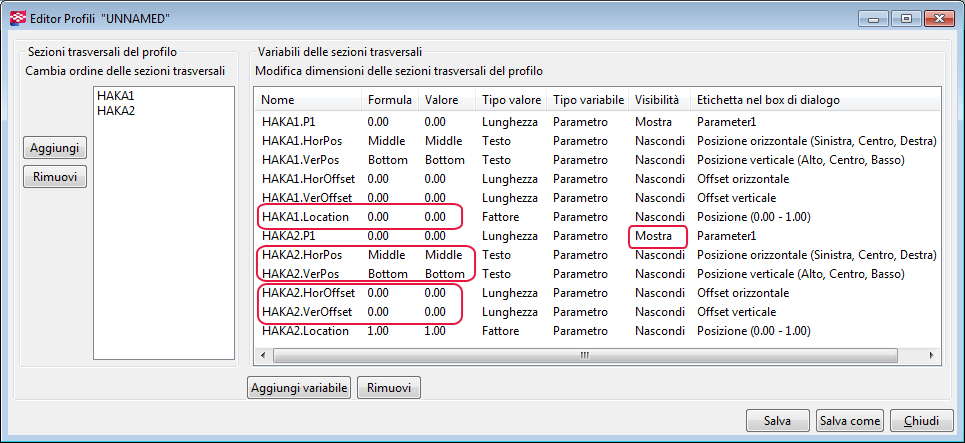

In Variabili delle sezioni trasversali, definire quanto riportato di seguito:
- La posizione relativa di ciascuna sezione trasversale nel profilo.

  Utilizzare le *.Location variabili. Ad esempio, inizio=0,00, centro=0,5, fine=1,00.
- Modalità di allineamento delle sezioni trasversali nella direzione orizzontale e verticale.

  Utilizzare le variabili *.HorPos e *.VerPos.
- L'angolo di rotazione delle sezioni trasversali rispetto all'allineamento.

  Utilizzare le variabili *.HorOffset e *.VerOffset.
Se sono state aggiunte nuove sezioni trasversali, controllare che non si sovrappongano con le sezioni trasversali esistenti.
Impostare Visibilità su Mostra per le quote che si desidera modificare quando il profilo viene utilizzato in un modello.
Per utilizzare equazioni e variabili parametriche per definire la quota della sezione trasversale, cliccare su Aggiungi variabile e definire i valori delle variabili.
Salvare il profilo.
1. Cliccare su Salva.
2. Nella finestra di dialogo Salva profilo con nome , immettere un nome univoco per il profilo.

  Non è possibile includere numeri nel nome del profilo oppure utilizzare il nome di un profilo standard.
3. Cliccare su OK.

  Tekla Structures salva il profilo nella cartella del modello corrente.

Modifica di un profilo con sezioni trasversali variabili

Nel menu File cliccare su Cataloghi > Catalogo profili per aprire la finestra di dialogo Modifica catalogo profili.
Cliccare con il pulsante destro del mouse su un profilo con sezioni trasversali variabili, quindi selezionare Modifica profilo per aprire il profilo nell'Editor Profili.
Modificare le proprietà del profilo.
Cliccare su Salva.
