È possibile creare profili fissi con una sezione trasversale singola o con più sezioni trasversali.

1. Nel menu File cliccare su Cataloghi > Catalogo profili per aprire la finestra di dialogo Modifica catalogo profili.
2. Cliccare con il pulsante destro del mouse sulla struttura ad albero del profilo, quindi selezionare Aggiungi profilo.

   Viene creato un nuovo profilo fisso denominato PROFILE1.

3. Definire le proprietà del profilo.
   1. Nel campo Nome profilo immettere un nuovo nome per il profilo.

      Il nome del profilo deve essere scritto in lettere maiuscole e senza spazi. Tekla Structures converte automaticamente le lettere minuscole in lettere maiuscole.

   2. Nella lista Tipo profilo selezionare Definito dall'utente, fisso.
   3. Nella lista Sottotipo profilo selezionare la sezione trasversale da utilizzare.

      Se sono state create sezioni trasversali personalizzate, è possibile utilizzarne una.

   4. In Tipo equivalente selezionare un tipo di profilo che corrisponda il più possibile alla nuova sezione trasversale. Ciò è importante perché alcune connessioni funzionano solo per alcuni tipi di profili.

      Il tipo equivalente e le dimensioni dei profili, come altezza e larghezza, influiscono sulle connessioni che possono essere applicate al profilo. Un tipo equivalente non adatto o valori di dimnesioni mancanti potrebbero causare problemi con le connessioni.

   5. Cliccare su Aggiorna.
4. Modificare i valori di quota.

   Immettere sempre dei valori per le dimensioni Altezza h e Larghezza b, poiché questi possono influire sul modo in cui Tekla Structures visualizza i profili. Se i valori sono 0, la parte viene disegnata come linea.

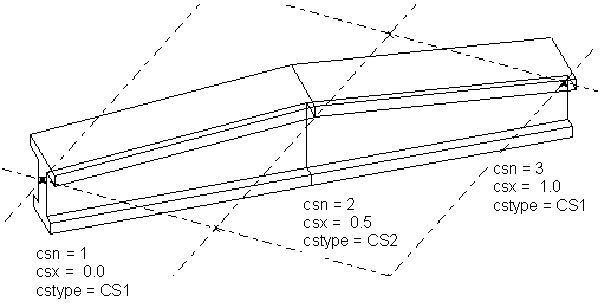

5. In Sezione definire una posizione relativa per ciascuna sezione trasversale.
   1. Nella lista Numero selezionare il numero della sezione trasversale.
   2. Nel campo Posizione relativa inserire la posizione della sezione trasversale.

      Questo valore indica la posizione della sezione trasversale lungo l'asse: 0,0 per l'estremità iniziale e 1,0 per la seconda estremità. Se è presente solo una singola sezione trasversale, selezionare 1 per Numero e inserire 0.000 per Posizione relativa.

   3. Dopo avere definito ciascuna sezione trasversale cliccare su Aggiorna.
6. Cliccare su Aggiungi per aggiungere altre sezioni trasversali, se necessario.
   • Per utilizzare una sezione trasversale diversa nel profilo, selezionarne una nuova dalla lista Sottotipo profilo.
   • Per rimuovere una sezione trasversale, selezionarla dalla lista Numero, quindi cliccare su Rimuovi.
7. Cliccare su OK per chiudere la finestra di dialogo Modifica catalogo profili.
8. Cliccare su OK nella finestra di dialogo Conferma salvataggio per salvare le modifiche.

È possibile creare nuovi profili fissi modificando una copia di un profilo simile esistente.

1. Nel menu File cliccare su Cataloghi > Catalogo profili per aprire la finestra di dialogo Modifica catalogo profili.
2. Selezionare un profilo fisso simile a quello da creare.
3. Cliccare con il pulsante destro del mouse, quindi selezionare Copia profilo.

   Verrà creato un nuovo profilo con il nome <existing_profile_name COPY>.

4. Nel campo Nome profilo immettere un nuovo nome per il profilo.

   Il nome del profilo deve essere scritto in lettere maiuscole e senza spazi. Tekla Structures converte automaticamente le lettere minuscole in lettere maiuscole.

5. Modificare le proprietà del profilo nelle schede Generale, Analisi e Attributi utente.

   • La scheda Generale contiene informazioni sui tipi e le dimensioni dei profili.

     Avvertenza:

     In Tipo equivalente selezionare un tipo di profilo che corrisponda il più possibile alla nuova sezione trasversale. Ciò è importante perché alcune connessioni funzionano solo per alcuni tipi di profili.

     Immettere sempre dei valori per le dimensioni Altezza h e Larghezza b, poiché questi possono influire sul modo in cui Tekla Structures visualizza i profili. Se i valori sono 0, la parte viene disegnata come linea.

     Il tipo equivalente e le dimensioni dei profili, come altezza e larghezza, influiscono sulle connessioni che possono essere applicate al profilo. Un tipo equivalente non adatto o valori di dimnesioni mancanti potrebbero causare problemi con le connessioni.

   • La scheda Analisi contiene informazioni sulle proprietà utilizzate nell'analisi strutturale. La struttura può essere analizzata con diversi software di analisi.

   • La scheda Attributi utente consente di visualizzare o immettere attributi utente per i profili.

6. Cliccare su Aggiorna.
7. Cliccare su OK per chiudere la finestra di dialogo Modifica catalogo profili.
8. Cliccare su OK nella finestra di dialogo Conferma salvataggio per salvare le modifiche.

È possibile convertire un profilo parametrico esistente in un profilo fisso.

1. Nel menu File cliccare su Cataloghi > Catalogo profili per aprire la finestra di dialogo Modifica catalogo profili.
2. Selezionare un profilo parametrico dalla lista.
3. Cliccare con il pulsante destro del mouse, quindi selezionare Aggiungi profilo.

Se necessario, è possibile modificare i profili fissi esistenti utilizzando il catalogo profili.

1. Nel menu File cliccare su Cataloghi > Catalogo profili per aprire la finestra di dialogo Modifica catalogo profili.
2. Selezionare un profilo fisso nella struttura ad albero e modificarne le proprietà.

   • La scheda Generale contiene informazioni sui tipi e le dimensioni dei profili.

   • La scheda Analisi contiene informazioni sulle proprietà utilizzate nell'analisi strutturale. La struttura può essere analizzata con diversi software di analisi.

   • La scheda Attributi utente consente di visualizzare o immettere attributi utente per i profili.

3. Al termine della modifica del profilo, cliccare su Aggiorna.
4. Cliccare su OK per chiudere la finestra di dialogo Modifica catalogo profili.

   Tekla Structures richiede di confermare se si desidera salvare le modifiche nella cartella del modello.

5. Nella finestra di dialogo Conferma salvataggio cliccare su OK per salvare le modifiche.
