Regolazione della posizione della parte

Tekla Structures
Modificato: 17 Gen 2024
2025
Tekla Structures

Regolazione della posizione della parte

Quando si creano parti in Tekla Structures, comprendere come sono posizionate le parti aiuta a modellare in modo coerente. Diversi aspetti influenzano il posizionamento delle parti.

Per informazioni dettagliate sul posizionamento delle parti, vedere Comprendere l'orientamento delle parti.

Punti di riferimento della parte e linee di riferimento della parte

Quando si crea una parte, questa viene posizionata selezionando i punti. Questi sono i punti di riferimento della parte. Se si selezionano due punti per posizionare una parte, i punti formano una linea di riferimento della parte e le maniglie sono visualizzate alle estremità delle linee. La posizione di una parte è sempre relativa ai suoi punti di riferimento.

Se si modificano i valori Posizione nelle proprietà della parte, il profilo si sposta intorno alla linea di riferimento; non viene spostata la posizione della linea di riferimento nel modello.

Tutte le proprietà Posizione si basano sulla linea di riferimento osservando dal punto di riferimento iniziale verso il punto di riferimento finale.

Sistemi di coordinate

Esistono diversi tipi di sistemi di coordinate in Tekla Structures: globale e locale. Il sistema di coordinate globale si riferisce al cubo verde nell'angolo inferiore di un nuovo modello. Il sistema di coordinate globale indica il punto di origine globale (x=0, y=0, z=0) del modello e le direzioni X, Y e Z di default. Il sistema di coordinate globale è statico e non può essere modificato.

Il sistema di coordinate locale è anche noto come piano di lavoro attivo corrente. È rappresentato sia come freccia rossa delle coordinate con le direzioni X e Y, sia come simbolo nell'angolo inferiore destro della vista modello. È possibile utilizzare il simbolo nell'angolo inferiore destro anche per ruotare la vista modello da un piano 3D a un piano 2D cliccando sugli assi di controllo della navigazione nel simbolo.

Il sistema di coordinate locale ha un effetto diretto sui valori di posizionamento nelle proprietà della trave e della colonna nel pannello proprietà. Un valore che viene utilizzato quando il sistema di coordinate locale è impostato in un modo, dà risultati completamente diversi se il sistema di coordinate locale viene spostato o modificato.

Inoltre, il sistema di coordinate interno della parte può avere effetto sul posizionamento della parte. È possibile utilizzare la macro Mostra sistema di coordinate nel catalogo Applicazioni e componenti per mostrare il sistema di coordinate per una parte selezionata.

Facce delle parti

Le parti di Tekla Structures presentano quattro facce: superiore, anteriore, posteriore e inferiore.

Le facce delle parti sono rappresentate come se si osservassero dalla grip iniziale gialla verso la grip finale magenta.

Le proprietà di travi e colonne nel pannello proprietà hanno l'impostazione Rotazione. Le opzioni per ruotare la parte attorno al proprio asse su piano di lavoro sono Superiore, Anteriore, Posteriore e Inferiore.

Con un sistema di coordinate di default in cui la direzione Z punta verso l'alto, la faccia superiore della trave dovrebbe essere rivolta verso la direzione Z positiva.

Le facce non cambiano se le parti sono modellate in modo diverso: se si capovolge una trave su un lato, la parte superiore è ancora in alto, solo che non è più rivolta verso l'alto.

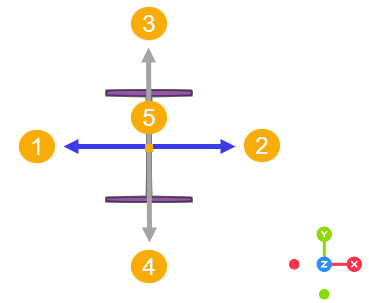

(1): Posteriore

(2): Superiore

(3): Anteriore

(4): Inferiore

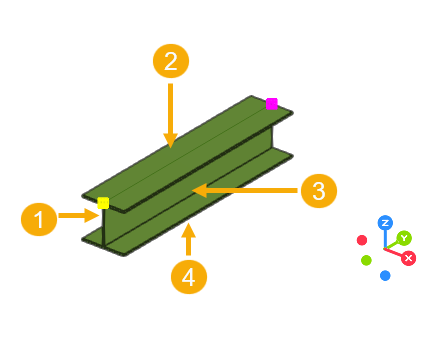

(1): Anteriore

(2): Posteriore

(3): Superiore

(4): Inferiore

Proprietà trave

Per le parti modellate utilizzando il comando Trave, tutte le impostazioni di posizionamento si riferiscono alla direzione Z attualmente attiva.

Le proprietà della trave hanno le seguenti opzioni di posizionamento:

  • Sul piano controlla la posizione destra-sinistra, rispetto alla linea di riferimento della parte.

    Le opzioni sono Metà, Destra o Sinistra.

  • Rotazione controlla quale lato è rivolto verso la direzione Z positiva.

    Le opzioni sono Superiore, Anteriore, Posteriore e Inferiore.

  • Alla profondità controlla la posizione su-giù, rispetto alla linea di riferimento della parte.

    Le opzioni sono Metà, Anteriore e Sotto.

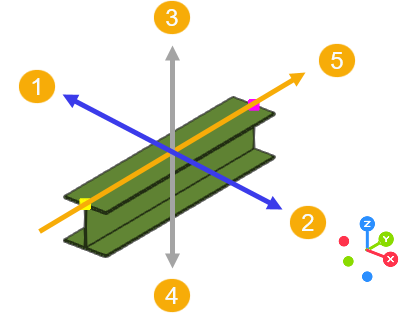

(1): Sul piano: Sinistra

(2): Sul piano: Destra

(3): Alla profondità: Anteriore

(4): Alla profondità: Sotto

(5): linea di riferimento

Proprietà colonna

Le proprietà della colonna hanno le seguenti opzioni di posizionamento:

  • Verticale controlla la posizione su-giù, rispetto al punto di riferimento della parte.

    Le opzioni sono Metà, Sotto o Sopra.

  • Rotazione controlla quale lato è rivolto verso la direzione X negativa.

    Le opzioni sono Superiore, Anteriore, Posteriore e Inferiore.

  • Orizzontale controlla la posizione destra-sinistra, rispetto al punto di riferimento della parte.

    Le opzioni sono Metà, Sinistra e Destra.

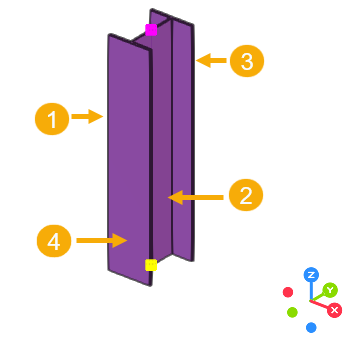

(1): Orizzontale: Sinistra

(2): Orizzontale: Destra

(3): Verticale: Sopra

(4): Verticale: Sotto

(5): punto di riferimento

Modifica della posizione di una parte

Utilizzare il pannello proprietà e le relative sezioni Posizione e Offset finale per modificare posizione della parte oppure utilizzare le opzioni sulla barra degli strumenti contestuale.

Per

Operazione da eseguire

Modificare la posizione della parte utilizzando il pannello proprietà

  1. Cliccare due volte su una parte per aprire le proprietà della parte nel riquadro delle proprietà.
  2. Nella sezione Posizione o Offset finale modificare le impostazioni di posizione desiderate, come la rotazione della parte o la posizione verticale della parte.

    Ad esempio, è possibile scegliere di posizionare la parte 200 unità sopra le relative maniglie.

  3. Cliccare su Modifica.

Modificare la posizione della parte utilizzando la barra degli strumenti contestuale

  1. Cliccare su nella barra degli strumenti contestuale.
  2. Modificare le impostazioni. L'oggetto si sposta nel modello di conseguenza.
    • Per modificare la posizione complessiva di una trave, una colonna, un pannello o una fondazione, utilizzare la ghiera di selezione rotonda. Cliccare su un settore nella ghiera per selezionare una posizione.
    • Per modificare l'angolo di rotazione, cliccare e trascinare il selettore dell'angolo di rotazione verde.

      Il selettore dell'angolo di rotazione scatta ogni 5 gradi. Tenere premuto Maiusc per ignorare questa impostazione.

    • Per modificare Angolo, Offset piano o Offset profondità, immettere un valore nella casella corrispondente.

    • Per modificare la posizione di un piatto o di una soletta, selezionare un'opzione e immettere un valore nella casella Offset profondità.
