Aggiunta di quote a un profilo tracciato
Dopo avere tracciato un profilo, utilizzare le quote per creare distanze diverse nel profilo parametrico. È possibile utilizzare queste quote per definire le dimensioni del profilo quando si utilizza in un modello.
Tekla Structures aggiunge inoltre le quote create all'elenco di variabili che è possibile utilizzare nei calcoli.
Nota:
Non creare troppe quote in una traccia. Se sono presenti troppe quote, le quote non possono essere regolate quando i valori vengono modificati.
In questo esempio, se si crea la quota contrassegnata in rosso, il quota b1 non funziona più:
Prima di iniziare
Prima di iniziare, perfezionare la forma del profilo tracciato aggiungendo un vincolo.

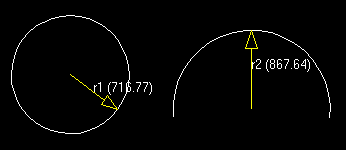

Aggiunta di una quota radiale a una traccia
È possibile creare una quota radiale per un arco o un cerchio in un profilo tracciato.
-
Cliccare sul pulsante Traccia quota raggio:
.
-
Selezionare l'arco o il cerchio.

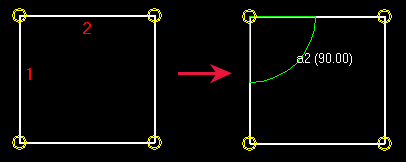

Aggiunta di una quota angolare a una traccia
È possibile creare una quota angolare tra due linee in un profilo tracciato. L'angolo viene calcolato in direzione antioraria dalla prima linea selezionata.
-
Cliccare sul pulsante Traccia quota angolare:
.
-
Selezionare la seconda linea (2).
Suggerimento:Se non è possibile visualizzare il simbolo dell'angolo, scorrere con la rotellina del mouse per ingrandire.

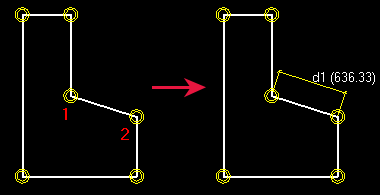

Aggiunta di una quota tra due punti in una traccia
È possibile aggiungere una quota a un profilo tracciato tra due punti selezionati.
-
Cliccare sul pulsante Traccia quota libera:
-
Selezionare un punto per indicare la posizione delle linee di quota e del testo.

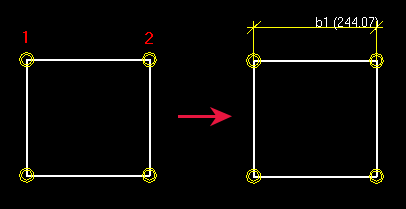

Aggiunta di una quota orizzontale a una traccia
È possibile aggiungere una quota orizzontale a un profilo tracciato tra due punti selezionati.
-
Cliccare sul pulsante Traccia quota orizzontale:
.
-
Selezionare un punto per indicare la posizione delle linee di quota e del testo.

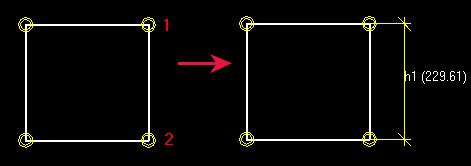

Aggiunta di una quota verticale a una traccia
È possibile aggiungere una quota verticale a un profilo tracciato tra due punti selezionati.
-
Cliccare sul pulsante Traccia quota verticale:
.
-
Selezionare un punto per indicare la posizione delle linee di quota e del testo.
Eliminazione di una quota da una traccia
Se una quota non è più necessaria in una traccia, è possibile eliminarla.
