Perfezionamento della forma di un profilo tracciato aggiungendo un vincolo
Dopo avere tracciato il contorno di un profilo, utilizzare i vincoli per rifinire la traccia e bloccarne la forma.
Ad esempio, è possibile raddrizzare le linee, creare angoli di 90 gradi, forzare l'intersezione delle linee, chiudere la forma e aggiungere smussi negli angoli.
Per raddrizzare l'intero profilo, utilizzare i vincoli orizzontali e verticali insieme ad altri vincoli. Sebbene la forma sia bloccata, è possibile comunque ruotare il profilo nel modello.
Prima di iniziare
Prima di iniziare, tracciare il contorno del profilo nell'editor tracce.

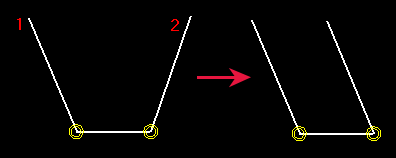

Aggiunta di un vincolo parallelo
È possibile utilizzare un vincolo parallelo per forzare due linee in un profilo tracciato a essere parallele tra loro.
-
Cliccare sul pulsante Vincolo parallelo:
.
-
Selezionare un'altra linea nella traccia (2).

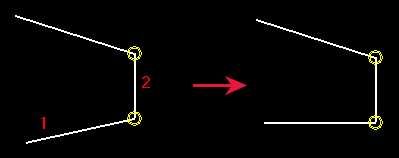

Aggiunta di un vincolo perpendicolare
È possibile utilizzare un vincolo perpendicolare per forzare una linea di un profilo tracciato a formare un angolo di 90 gradi rispetto a un'altra linea selezionata.
Le linee selezionate non devono intersecarsi. È possibile aggiungere un vincolo perpendicolare a due linee.
-
Cliccare sul pulsante Vincolo perpendicolare:
.
-
Selezionare un'altra linea nella traccia (2).

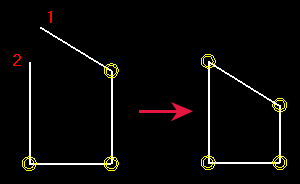

Aggiunta di un vincolo coincidente
È possibile utilizzare un vincolo coincidente per forzare due linee in un profilo tracciato a iniziare o a terminare nello stesso punto estendendo o accorciando una o entrambe le linee.
Le linee selezionate non devono intersecarsi. È possibile aggiungere un vincolo coincidente a due linee.
Nota:
Tekla Structures crea automaticamente vincoli coincidenti:
-
dove due linee si intersecano
-
tra i segmenti della linea quando vengono disegnati con lo strumento Traccia polilinea
-
tra l'inizio del primo segmento di linea e la fine dell'ultimo segmento di linea in una forma, se sono a una determinata distanza l'uno dall'altro
-
Verificare che il tasto di snap Snap ai punti finali
sia attivo.
-
Cliccare sul pulsante Vincolo coincidente:
.
-
Selezionare l'estremità della seconda linea (2).
Aggiunta di un vincolo fisso
È possibile utilizzare un vincolo fisso per bloccare la posizione e l'angolo di una linea in un profilo tracciato in modo che altri vincoli non influiscano su di essa.
-
Cliccare sul pulsante Vincolo fissato:
.
- Selezionare una linea nella traccia.
Aggiunta di un vincolo orizzontale
È possibile utilizzare un vincolo orizzontale per forzare una linea in un profilo tracciato in modo che sia parallela all'asse x locale.
Tekla Structures crea automaticamente vincoli orizzontali quando si creano linee quasi orizzontali.
-
Cliccare sul pulsante Vincolo orizzontale:
.
-
Selezionare le linee da raddrizzare (1, 2).

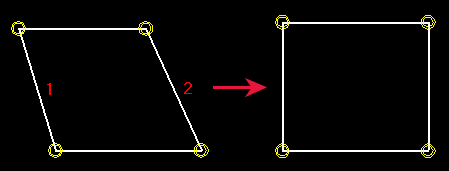

Aggiunta di un vincolo verticale
È possibile utilizzare un vincolo verticale per forzare una linea in un profilo tracciato in modo che sia parallela all'asse y locale.
Tekla Structures crea automaticamente vincoli verticali quando si creano linee quasi verticali.
-
Cliccare sul pulsante Vincolo verticale:
-
Selezionare le linee da raddrizzare (1, 2).
Eliminazione di un vincolo
Se un vincolo non è più necessario, è possibile eliminarlo da un profilo tracciato.
-
Cliccare su
per aprire la finestra di dialogo Browser tracce.
- Selezionare il vincolo da eliminare.
- Cliccare con il tasto destro del mouse e selezionare Cancella.
- Cliccare su Aggiorna.
Cosa fare dopo
Quindi, aggiungere quote al profilo tracciato.
