Scala Tipo 3 (S74)

Scala Tipo 3 (S74) crea scale diritte con pianerottoli superiori o inferiori opzionali. Le scale sono costituite da cosciali, possibili pianerottoli e gradini effettivi. I gradini possono essere collegati ai cosciali con i supporti orizzontali, i supporti verticali o i supporti del piatto piegato.

Oggetti creati

Cosciali
Gradini
Pianerottoli (opzionale)
Parentesi
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Scale con gradini a Z. Pianerottoli orizzontali superiore e inferiore. I gradini sono collegati ai cosciali con supporti orizzontali imbullonati.
	Scale con supporto del piatto piegato. I gradini sono collegati ai cosciali con supporti dei piatti piegati.
	Scale con cosciali intagliati alla trave di supporto. I gradini sono collegati ai cosciali con supporti verticali e orizzontali.
	Scale con pieghe di 90 gradi ai livelli superiore e inferiore delle travi. I gradini sono collegati ai cosciali con supporti verticali e orizzontali. Profilo nosing rosso a livello del bordo anteriore dei gradini.

Prima di iniziare

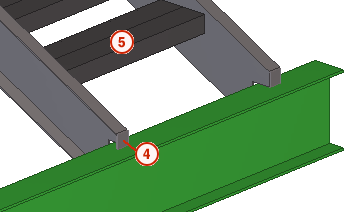

Se i cosciali sono intagliati per essere collegati alle travi di supporto, prima di creare le scale creare le travi corrispondenti.

Ordine di selezione

Selezionare un punto per indicare il punto di nosing del primo gradino.
Selezionare un altro punto per indicare il punto di nosing dell'ultimo gradino.
L'ordine di selezione dei punti non ha effetto.
Cliccare con il pulsante centrale del mouse per creare le scale.
Se sono state selezionate le seguenti opzioni di intaglio, cliccare sulla scheda Immagine, selezionare le travi di supporto, quindi cliccare sul pulsante centrale del mouse.

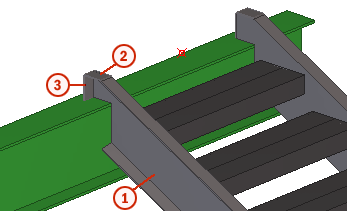

Identificazione delle parti


	Parte
1	Cosciale
2	Gradino
3	Pianerottoli

Scheda Immagine

Utilizzare la scheda Immagine per controllare la geometria dei cosciali e i punti di nosing dei gradini.

Tipo di pianerottolo superiore


Opzione	Descrizione
	Default
	Pianerottolo orizzontale

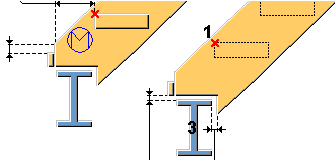

	Intagliato La parte superiore del cosciale si trova sulla parte di supporto. I piatti orizzontale e verticale sono saldati all'estremità del cosciale.

Tipo di pianerottolo inferiore


Opzione	Descrizione
	Default

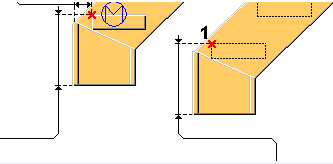

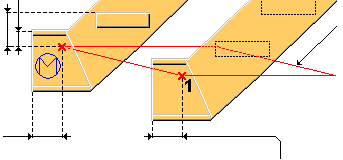

	Verticale Crea un pianerottolo verticale in cui il punto inferiore selezionato si trova sul piano superiore dell'ultimo gradino.

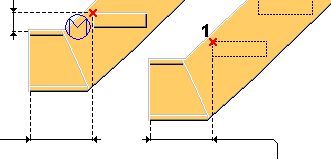

	Orizzontale Crea un pianerottolo orizzontale in cui il punto inferiore selezionato si trova sul piano superiore dell'ultimo gradino.

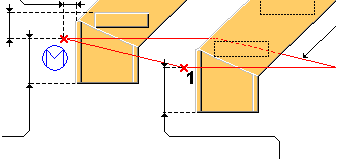

	Punto inferiore verticale Il punto selezionato si trova a livello del TOS o del piano finale.
	Punto inferiore orizzontale Il punto selezionato si trova a livello del TOS o del piano finale.

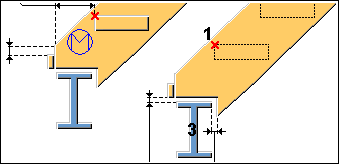

	Intagliato Crea un intaglio nella parte inferiore del cosciale da collegare alla parte portante. Il piatto verticale è saldato all'estremità del cosciale.

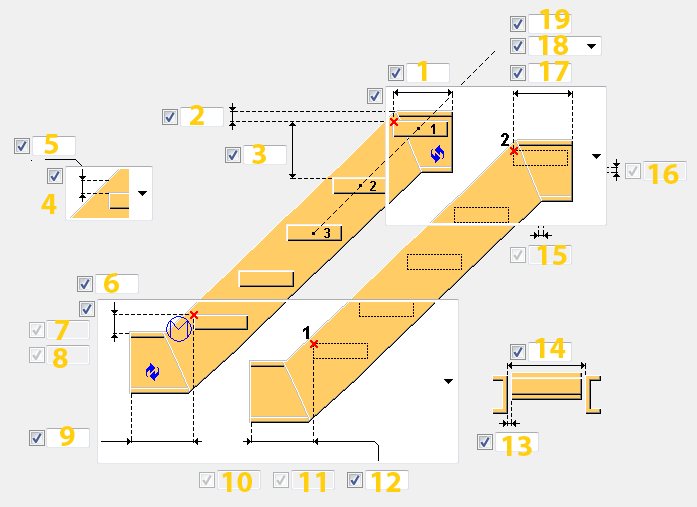

Quote scala


	Descrizione	Default
1	Definisce la distanza tra il punto superiore e l'estremità del pianerottolo superiore sinistro. Se il valore è impostato su `0 mm`, il pianerottolo superiore sinistro non viene creato. Se si imposta il tipo di pianerottolo superiore su Intagliato, definire la quota di taglio del piatto orizzontale dal bordo del cosciale.	`0 mm`
2	Definisce la distanza verticale dal punto superiore al filo superiore acciaio del pianerottolo superiore. Se il pianerottolo superiore non viene creato, viene utilizzato il filo superiore acciaio del cosciale. Se il tipo di pianerottolo superiore è impostato su Intagliato, definire la distanza verticale dal punto superiore al taglio orizzontale superiore del cosciale.	`200 mm`
3	Definisce la distanza massima consentita tra due gradini consecutivi. Il passo tra i gradini viene calcolato utilizzando il tipo di passo tra i gradini Esatto oppure Uguali e il numero di gradini. Ad esempio, se l'altezza dei gradini deve essere `200 mm.`, l'impostazione Esatto crea gradini esattamente di questa altezza (inserire il numero di gradini come numero intero). L'impostazione Uguali crea il numero di gradini richiesto dal basso in alto, con l'altezza calcolata il più vicino possibile a `200 mm`.	`(Z*220)/(Z+220) mm`, dove Z è la distanza verticale tra i due punti selezionati.
4	Selezionare la direzione della quota di nosing dei gradini: Verticale Orizzontale Perpendicolare	Verticale
5	Definisce la quota di nosing dei gradini. Questa quota dipende dalla direzione selezionata.	`0 mm`
6	Definire questa quota in base al tipo di pianerottolo inferiore selezionato: Pianerottolo inferiore orizzontale o punto inferiore orizzontale Definisce la distanza verticale dal punto inferiore al filo superiore acciaio del pianerottolo inferiore. Pianerottolo inferiore verticale o punto inferiore verticale Definisce la distanza orizzontale tra il punto inferiore selezionato e il lato più distante del pianerottolo inferiore. Pianerottolo inferiore intagliato Definisce la distanza orizzontale tra il punto inferiore e il taglio verticale del cosciale. Di default, il taglio viene eseguito dal bordo della parte di supporto.	`150 mm`
7	Definisce la quota verticale dal punto inferiore al primo gradino. È possibile definire questa quota quando il tipo di passo tra i gradini è impostato su Uguali e il tipo di pianerottolo inferiore è punto inferiore orizzontale o verticale.	Uguale al passo verticale tra i gradini
8	Definisce la quota di taglio del piatto verticale dal bordo del cosciale. È possibile definire questa quota quando il tipo di pianerottolo inferiore è impostato su Intagliato.	`0 mm`
9 12	Definire questa quota in base al tipo di pianerottolo inferiore selezionato: Pianerottolo inferiore orizzontale o punto inferiore orizzontale. Definisce la distanza dal bordo orizzontale tra il punto inferiore e il pianerottolo inferiore. Pianerottolo inferiore verticale o punto inferiore verticale. Definisce la distanza dal bordo verticale tra il punto inferiore e il punto più basso del pianerottolo inferiore.	`600 mm`
10	Definisce la distanza verticale tra la parte di supporto inferiore e il taglio del cosciale. È possibile definire questa quota quando il tipo di pianerottolo inferiore è impostato su Intagliato.	`0 mm`
11	Definisce la distanza orizzontale tra la parte di supporto inferiore e il taglio del cosciale. È possibile definire questa quota quando il tipo di pianerottolo inferiore è impostato su Intagliato.	`0 mm`
13	Definisce la quota per accorciare i gradini uniformemente su entrambi i lati.	`0 mm`
14	Definisce la larghezza dei gradini.	`1000 mm`
15	Definisce la distanza orizzontale tra la parte di supporto superiore e il taglio del cosciale. È possibile definire questa quota quando il tipo di pianerottolo superiore è impostato su Intagliato.	`0 mm`
16	Definisce la distanza verticale tra la parte di supporto superiore e il taglio del cosciale. È possibile definire questa quota quando il tipo di pianerottolo superiore è impostato su Intagliato.	`0 mm`
17	Definire questa quota in base al tipo di pianerottolo superiore selezionato: Pianerottolo superiore orizzontale. Definisce la distanza tra il punto superiore e l'estremità del cosciale. Pianerottolo superiore intagliato. Definisce la distanza orizzontale tra il punto superiore e il taglio verticale del cosciale. Di default, il taglio viene eseguito dal bordo della parte di supporto. Se si imposta questa quota su `0 mm`, il pianerottolo superiore non viene creato.	`0 mm`
18	Selezionare il tipo di passo tra i gradini: Esatto crea gradini esattamente dell'altezza specificata. Immettere il numero di gradini sotto forma di numero intero. Uguali crea il numero di gradini richiesto dal basso in alto, con l'altezza calcolata il più vicino possibile all'altezza dei gradini definita. Il tipo di passo controlla la modalità di calcolo del passo verticale tra i gradini. Se si seleziona Esatto e si imposta il tipo di pianerottolo inferiore sul punto inferiore orizzontale o verticale, il passo dei gradini si estende dal punto superiore a quello inferiore. In tutti gli altri casi, il passo tra i gradini si estende dal punto inferiore a quello superiore.	Uguali
19	Inserire il numero di gradini. Questa opzione varia in base al tipo di passo tra i gradini e alla dimensione del passo. Se si imposta il tipo di passo tra i gradini su Esatto o su Uguali e la distanza del passo non viene definita, Scala Tipo 3 (S74) crea il numero di gradini specificato.	Calcolato dalla distanza verticale tra i punti selezionati e la spaziatura verticale tra i gradini

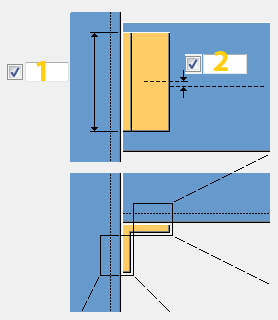

Offset pianerottolo verticale

Definisce l'offset verticale per il pianerottolo orizzontale sinistro e destro nella parte superiore e inferiore dei cosciali.

Scheda Impost.scala

Utilizzare la scheda Impost.scala per controllare le proprietà della parte, i gradini superiori e inferiori, la posizione delle scale sul piano orizzontale e la rotazione dei cosciali e dei gradini.

Proprietà di parti delle scale


	Parte	Descrizione	Default
1	Cosciale sinistro	Creato sempre Selezionare un profilo dal catalogo profili.	`BLU400*2` Il nome di default è `STRINGER`.
1	Cosciale destro	Creato sempre Selezionare un profilo dal catalogo profili.	`BLU400*2` Il nome di default è `STRINGER`.
2	Piatto H superiore	Creato solo se la parte superiore del cosciale si trova sulla trave di supporto.	`6 mm` Il nome di default è `PLATE`.
3	Piatto V superiore	Creato solo se la parte superiore del cosciale si trova sulla trave di supporto.	`6 mm` Il nome di default è `PLATE`.
4	Piatto V inferiore	Creato solo se la parte inferiore del cosciale si trova sulla trave di supporto.	`6 mm` Il nome di default è `PLATE`.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Impostazioni scale


Opzione	Descrizione
Crea assemblaggio	Definisce quali parti del componente scale formano un assemblaggio. L'impostazione di default è Cosciali. No: Non vengono create saldature nel componente. Sì: Tutte le saldature vengono create nel componente. Cosciali: le saldature 2 e 3 tra i gradini e i cosciali non vengono create. I cosciali rimangono assemblaggi separati e ogni gradino un assemblaggio separato. I sostegni sono saldati ai cosciali.
Linea di riferimento del cosciale	Sopra: La linea posizionata all'interno delle scale sul lato superiore è utilizzata come linea di riferimento. Nosing: La linea di nosing dei gradini è utilizzata come linea di riferimento. La linea di riferimento è utilizzata per i disegni di officina.
Posizione in piano	Posizione delle scale. La linea media dei gradini è utilizzata come linea di riferimento. Il valore di default è Destra.
Offset	Offset delle scale sul piano dalla posizione impostata nell'opzione Posizione in piano. L'offset di default è `0 mm`.
Rotazione cosciale	Rotazione del cosciale intorno al proprio asse. Il valore di default è Superiore .
Crea gradino sup.	Definisce se il primo gradino delle scale (il gradino più in alto) viene creato. Di default, il primo gradino viene creato.
Crea gradino inferiore	Definisce se l'ultimo gradino delle scale (il gradino più in basso) viene creato. Di default, l'ultimo gradino viene creato.
Supporto	Selezionare la modalità di collegamento ai cosciali: Default Supporto orizzontale Supporto orizzontale e verticale Supporto piatto piegato

Scheda Pan Z

Utilizzare la scheda Pan Z per controllare la forma e la dimensione dei gradini a forma di Z.

Profili


Profilo	Descrizione	Default
Profilo Gradino	Il profilo gradino viene calcolato dallo spessore immesso per il piatto del gradino Z quando si definiscono le dimensioni del gradino Z. Selezionare un materiale appropriato per il profilo gradino. Nell'ambiente imperiale statunitense, Tekla Structures salva il materiale selezionato nell'attributo utente Materiale interasse del profilo gradino. È possibile utilizzare queste informazioni nei report e nell'elenco materiali dei disegni.
Prefisso profilo gradino	Definisce il prefisso del profilo del gradino.
Profilo nosing	Creato solo se Punto nosing è impostato su Crea nosing. Per creare il profilo nosing, selezionare il profilo dal catalogo profili.	`PL160*10`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

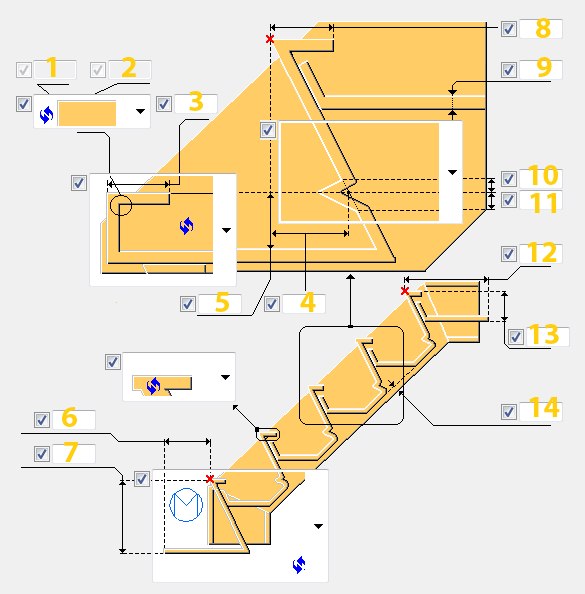

Quote gradino Z


	Descrizione	Default
1 2	Definisce le dimensioni di smusso per il bordo anteriore.	`15 mm`
3	Definisce la lunghezza della parte anteriore del gradino in base al tipo di bordo anteriore selezionato.	`40 mm`
4	Definisce la larghezza dell'inclinazione parete posteriore tra la linea verticale del punto di nosing e la parete posteriore gradino Z (punto di compensazione labbro livello cemento).	`100 mm`
5	Definisce l'altezza della quota del gradino interno, in cui sarà versato il cemento.	`100 mm`
6 7	Definisce la larghezza e l'altezza del gradino inferiore.	`altezza = 200 mm` `larghezza = 0 mm`
8	Definisce la quota orizzontale per il gradino Z con bordo anteriore inclinato.	`60 mm`
9	Definisce lo spessore del piatto gradino Z.	`10 mm`
10 11	Definisce le dimensioni del piegatura della parete posteriore del gradino. È possibile definire queste quote se Tipo di parete posteriore è impostato su Piegatura.	`15 mm`
12	Definisce la lunghezza orizzontale del gradino superiore. Questa è la distanza orizzontale tra il punto di nosing superiore e l'estremità della sezione orizzontale del gradino superiore.	`300 mm`
13	Definisce l'altezza del gradino superiore. Questa è la distanza verticale tra il punto di nosing superiore e l'estremo dell'estremità orizzontale del gradino superiore.	`100 mm`
14	Definisce la distanza della linea inferiore per i gradini che impedisce alla parte inferiore del gradino Z di sovrapporsi all'estremità inferiore del cosciale.	`20 mm`

Tipo di Smusso

Selezionare la forma del bordo anteriore del gradino.


Opzione	Descrizione
	Nessuno
	Linea
	Arrotondamento
	Arco

Tipo di parete posteriore

Selezionare il tipo di parte posteriore gradino Z.


Opzione	Descrizione
	Default
	Lip
	Diritto

Tipo di bordo anteriore

Selezionare la modalità di collegamento da un gradino a quello successivo.


Opzione	Descrizione	Esempio
	Default Bordo anteriore rettangolare. AutoDefaults consente di modificare questa opzione.
	Tipo di bordo inclinato. Il gradino si sovrappone all'elemento inferiore e continua nello stesso angolo della parete posteriore.
	Bordo anteriore rettangolare. I gradini non si sovrappongono una all'altro.
	Bordo anteriore rettangolare. Il gradino si sovrappone all'elemento inferiore e continua nello stesso angolo della parete posteriore.
	Bordo anteriore rettangolare. Il gradino si sovrappone all'elemento inferiore e continua a un angolo di 30 gradi.

Punto di nosing

Selezionare se creare il punto di nosing sul livello superiore del gradino.


Opzione	Descrizione
	Default Nessun nosing. AutoDefaults consente di modificare questa opzione.
	Nessun nosing.
	Crea il nosing.

Parte orizzontale

Selezionare se il gradino inferiore include una parte orizzontale. Immettere la distanza verticale dal livello inferiore del gradino al livello superiore del gradino Z (spessore soletta in cemento) nelle quote del gradino Z.


Opzione	Descrizione
	Default Creare parte orizzontale. AutoDefaults consente di modificare questa opzione.
	Creare parte orizzontale.
	Nessuna parte orizzontale.

Scheda Supporto orizzontale

Utilizzare la scheda Supporto orizzontale per controllare le proprietà e il collegamento dei supporti orizzontali. I supporti orizzontali sono profili angolari sotto alle travi.

Requisiti

Prima di impostare le proprietà dei supporti orizzontali, impostare la seguente opzione:

Sulla scheda Impost.scala, impostare Supporto su Supporto orizzontale o Supporto orizzontale e verticale.

Profilo ad L


Parte	Descrizione	Default
Profilo ad L	Creato solo se vengono creati i supporti. Seleziona il profilo dal catalogo profili.	`BLL808010`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

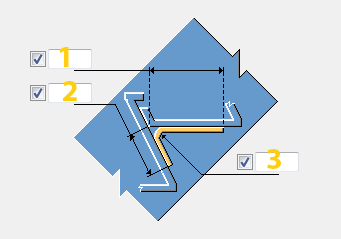

Quote supporto



1	Definisce la lunghezza del supporto. La lunghezza di default è calcolata in base alle quote dei bulloni dal sostegno al gradino o dal sostegno al cosciale, in base a quale dei due è di dimensioni maggiori.
2	Definisce la quota per eseguire l'offset del supporto dalla linea centrale della filettatura. Il valore di default è `0` mm.

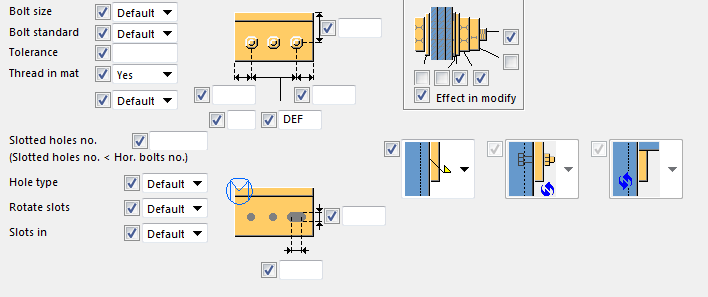

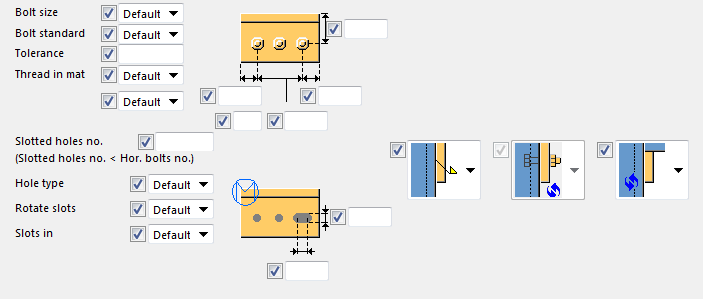

Connessione dal supporto al gradino

Definisce le proprietà dei bulloni che collegano i supporti ai gradini.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Fori asolati no.	Definisce il numero di fori asolati.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati o maschiati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Quote del gruppo bulloni


	Descrizione	Default
1	Distanza dal bordo dei bulloni.	`diametro bullone * 1,5`
2	Numero di bulloni.	`2`
3	Quotatura Bulloni. Utilizzare uno spazio per separare i valori di spaziatura dei bulloni. Inserire un valore per ogni spazio tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.	`100 mm`

Tipo di connessione da supporto a gradino


Opzione	Descrizione
	Impostazione di default.
	Bullonato.
	Saldato.
	Nessuna connessione.
	Nessuna ala dell'angolare del supporto. Il supporto è un piatto anziché un angolare.
	Solo fori.

Direzione bullonatura


Opzione	Descrizione
	Impostazione di default.
	Imbullonato dal supporto al gradino.
	Imbullonato dal gradino al supporto.

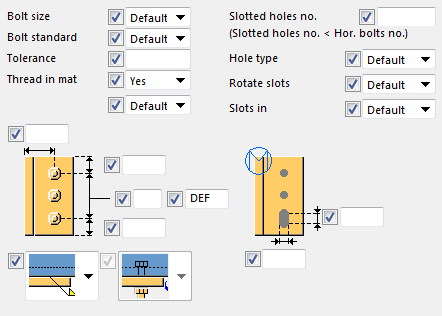

Connessione da supporto a cosciale

Definisce le proprietà dei bulloni che collegano i supporti ai cosciali.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Fori asolati no.	Definisce il numero di fori asolati.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati o maschiati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Quote del gruppo bulloni


	Descrizione	Default
1	Distanza dal bordo dei bulloni.	`diametro bullone * 1,5`
2	Numero di bulloni.	`2`
3	Quotatura Bulloni. Utilizzare uno spazio per separare i valori di spaziatura dei bulloni. Inserire un valore per ogni spazio tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.	`100 mm`

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Crea supporto gradino superiore/Crea staffa gradino inferiore

Selezionare se viene creato un sostegno orizzontale per il primo e l'ultimo gradino.

Tipo di connessione da supporto a cosciale


Opzione	Descrizione
	Impostazione di default. Bullonato. AutoDefaults consente di modificare questa opzione.
	Bullonato.
	Saldato.
	Nessuna connessione.

Direzione bullonatura


Opzione	Descrizione
	Impostazione di default. Imbullonato dal supporto al cosciale. AutoDefaults consente di modificare questa opzione.
	Imbullonato dal supporto al cosciale.
	Imbullonato dal cosciale al supporto.

Posizione supporto

Definisce la posizione del sostegno del tipo di piatto. Il supporto può essere posizionato sotto al gradino o tra il gradino e il cosciale.

È possibile definire la posizione del supporto se il supporto viene creato come piatto anziché come angolare.


Opzione	Descrizione
	Default Sotto al gradino. AutoDefaults consente di modificare questa opzione.
	Sotto al gradino.
	Tra il cosciale e il gradino.

Scheda Supporto verticale

Utilizzare la scheda Supporto verticale per controllare le proprietà e il collegamento dei supporti verticali. I supporti verticali sono profili angolari sotto alle travi e supportano la parte verticale delle travi delle scale.

Requisiti

Prima di impostare le proprietà dei supporti verticali, impostare le seguenti opzioni:

Nella scheda Impost.scala, impostare Supporto orizzontale e verticale su Supporto.
Sulla scheda Pan_Z, impostare Tipo di parete posteriore su Diritto.

Profilo ad L


Parte	Descrizione	Default
Profilo ad L	Creato solo se vengono creati i supporti. Seleziona il profilo dal catalogo profili.	`BLL808010`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Quote supporto


	Descrizione	Default
1	Definisce l'altezza del supporto.	L'altezza di default è calcolata in base alle quote dei bulloni da supporto a gradino o da supporto a cosciale, in base a quale dei due è di dimensioni maggiori.
2	Definisce la quota per eseguire l'offset della supporto dal bordo del gradino Z.	`25` mm

Connessione dal supporto al gradino

Definisce le proprietà dei bulloni che collegano i supporti ai gradini.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Fori asolati no.	Definisce il numero di fori asolati.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati o maschiati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Quote del gruppo bulloni


	Descrizione	Default
1	Distanza dal bordo dei bulloni.	`diametro bullone * 1,5`
2	Numero di bulloni.	`2`
3	Quotatura Bulloni. Utilizzare uno spazio per separare i valori di spaziatura dei bulloni. Inserire un valore per ogni spazio tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.	`100 mm`

Tipo di connessione da supporto a gradino


Opzione	Descrizione
	Impostazione di default.
	Bullonato.
	Saldato.
	Nessuna connessione.
	Nessuna ala dell'angolare del supporto. Il supporto è un piatto anziché un angolare.
	Solo fori.

Direzione bullonatura


Opzione	Descrizione
	Impostazione di default.
	Imbullonato dal supporto al gradino.
	Imbullonato dal gradino al supporto.

Connessione da supporto a cosciale

Definisce le proprietà dei bulloni che collegano i supporti ai cosciali.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Fori asolati no.	Definisce il numero di fori asolati.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati o maschiati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Quote del gruppo bulloni


	Descrizione	Default
1	Distanza dal bordo dei bulloni.	`diametro bullone * 1,5`
2	Numero di bulloni.	`2`
3	Quotatura Bulloni. Utilizzare uno spazio per separare i valori di spaziatura dei bulloni. Inserire un valore per ogni spazio tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.	`100 mm`

Crea supporto gradino superiore/Crea staffa gradino inferiore

Selezionare se viene creato un sostegno verticale per il primo e l'ultimo gradino.

Tipo di connessione da supporto a cosciale


Opzione	Descrizione
	Impostazione di default. Bullonato. AutoDefaults consente di modificare questa opzione.
	Bullonato.
	Saldato.
	Nessuna connessione.

Direzione bullonatura


Opzione	Descrizione
	Impostazione di default. Imbullonato dal supporto al cosciale. AutoDefaults consente di modificare questa opzione.
	Imbullonato dal supporto al cosciale.
	Imbullonato dal cosciale al supporto.

Posizione supporto

Definisce la posizione del sostegno del tipo di piatto. Il supporto può essere posizionato sotto al gradino o tra il gradino e il cosciale.

È possibile definire la posizione del supporto se il supporto viene creato come piatto anziché come angolare.


Opzione	Descrizione
	Default Sotto al gradino. AutoDefaults consente di modificare questa opzione.
	Sotto al gradino.
	Tra il cosciale e il gradino.

Scheda Supporto piatto piegato

Utilizzare la scheda Supporto piatto piegato per controllare le quote e altre proprietà del supporto del piatto piegato. È possibile utilizzare il supporto del piatto piegato per collegare i gradini a Z ai cosciali al posto dei supporti orizzontali e verticali.

Requisiti

Per creare il supporto del piatto piegato, impostare le seguenti opzioni:

Nella scheda Impost.scala, impostare Supporto su Supporto piatto piegato.
Sulla scheda Pan_Z, impostare Tipo di bordo anteriore sulla seguente opzione:

Profilo piatto piegato


Parte	Descrizione	Default
Profilo piatto piegato	Creato se il campo Supporto è impostato su Supporto piatto piegato nella scheda Impost.scala.	`BPL80*10`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Crea supporto piatto piegato gradino superiore

Scegliere se creare il supporto piegato per il gradino superiore.


Opzione	Descrizione
	Default Il supporto del piatto piegato non viene creato. AutoDefaults consente di modificare questa opzione.
	Il supporto del piatto piegato non viene creato.
	Viene creato il supporto del piatto piegato.

Crea supporto piatto piegato gradino inferiore

Scegliere se creare il supporto piegato per il gradino inferiore.


Opzione	Descrizione
	Default Il supporto del piatto piegato non viene creato. AutoDefaults consente di modificare questa opzione.
	Il supporto del piatto piegato non viene creato.
	Viene creato il supporto del piatto piegato.

Quote del supporto piegato


	Descrizione	Default
1	Definisce la distanza orizzontale tra lo spigolo dei gradini e il bordo del piatto piegato.	`200 mm`
2	Definisce la distanza verticale tra lo spigolo dei gradini e il bordo del piatto piegato.	`100 mm`
3	Definisce il raggio della piegatura circolare.	`1 / 3 * quota verticale`

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
