Giunzione a gomito PEB (S93)
Giunzione a gomito PEB (S93) crea un connessione a ginocchio tra una trave e una colonna. La connessione piatto d'estremità può essere posizionata orizzontalmente, verticalmente o perpendicolarmente al travetto.
Oggetti creati
-
Piatti d'estremità
-
Irrigidimento anima
-
Irrigidimenti di flangia (2)
-
Irrigidimenti interni (4)
-
Irrigidimenti esterni (4)
-
Irrigidimenti diagonali o piatto d'anima
-
Bulloni
-
Saldature
Utilizzare per
|
Situazione |
Descrizione |
|---|---|
|
Connessione verticale a gomito con irrigidimenti di flangia triangolari e irrigidimenti interni ed esterni. L'anima è rinforzata con irrigidimenti diagonali. |
|
Connessione a gomito orizzontale con irrigidimenti interni ed esterni. L'anima è rinforzata con irrigidimenti diagonali. |
Ordine di selezione
-
Selezionare la colonna.
-
Selezionare il travetto.
-
Cliccare con il pulsante centrale del mouse per creare la connessione.

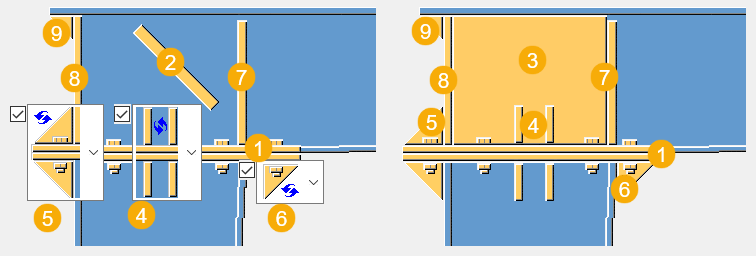

Identificazione delle parti

| Descrizione | |
|---|---|
|
1 |
Piatto d'estremità |
|
2 |
Irrigidimento diagonale |
|
3 |
Piatto d'anima |
|
4 |
Irrigidimento anima |
|
5 |
Irrigidimento esterno |
|
6 |
Irrigidimento interno |
|
7 |
Irrigidimento a gomito |
|
8 |
Piatto d'estremità a gomito |
|
9 |
Irrigidimento sovrapposizione spigolo |
Scheda Immagine
Utilizzare la scheda Immagine per definire le dimensioni e il tipo di connessione.
Tipo di connessione
Selezionare la modalità di creazione della connessione:
-
Orizzontale
-
Perpendicolare
-
Verticale
Creare il piatto d'anima o l'irrigidimento diagonale
| Opzione | Descrizione |
|---|---|
|
|
Default Viene creato il piatto d'anima. AutoDefaults consente di modificare questa opzione. |
|
|
Viene creato l'irrigidimento diagonale. |
|
|
Viene creato il piatto d'anima. |

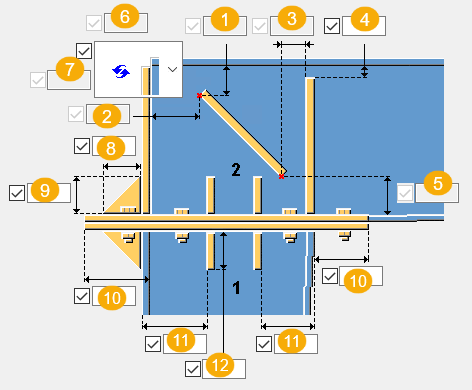

Dimensioni

| Descrizione | |
|---|---|
|
1 |
Distanza verticale del punto di inserimento superiore dell'irrigidimento diagonale dall'anima della parte secondaria. |
|
2 |
Distanza orizzontale del punto di inserimento superiore dell'irrigidimento diagonale dalla flangia della parte secondaria. |
|
3 |
Distanza orizzontale del punto di inserimento inferiore dell'irrigidimento diagonale dall'irrigidimento a gomito. |
|
4 |
Distanza dal bordo dell'irrigidimento a gomito dall'anima della parte secondaria. |
|
5 |
Distanza verticale del punto di inserimento inferiore dell'irrigidimento diagonale dall'anima della parte secondaria. |
|
6 |
Dimensione orizzontale dell'irrigidimento sovrapposizione spigolo. |
|
7 |
Dimensione verticale dell'irrigidimento sovrapposizione spigolo. Se l'irrigidimento sovrapposizione spigolo non viene creato, questa è la dimensione del piatto d'estremità della flangia parte secondaria. |
|
8 |
Dimensione orizzontale dell'irrigidimento esterno. |
|
9 |
Dimensione verticale dell'irrigidimento esterno. |
|
10 |
Dimensione dell'estensione piatto d'estremità dall'anima della parte principale. |
|
11 |
Distanza dal bordo dell'irrigidimento anima dalla flangia della parte principale. |
|
12 |
Dimensione dell'irrigidimento anima sul lato parte principale. |
Dimensioni smusso

| Descrizione | |
|---|---|
|
1 |
Dimensione orizzontale smusso |
|
2 |
Dimensione verticale smusso |
Sagoma smusso
| Opzione | Descrizione |
|---|---|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso convesso |
|
|
Smusso concavo |
Scheda Parti
Utilizzare la scheda Parti per specificare le proprietà di piatti e irrigidimenti.
Parti
| Opzione | Descrizione |
|---|---|
|
Piatto d'estremità |
Spessore e larghezza del piatto d'estremità |
|
Irrigidimento diagonale |
Spessore e larghezza dell'irrigidimento diagonale |
|
Piatto d'anima |
Spessore del piatto d'anima |
|
Irrigidimento anima |
Spessore e larghezza degli irrigidimenti anima |
|
Irrigidimento esterno |
Spessore dell'irrigidimento esterno |
|
Irrigidimento interno |
Spessore, larghezza e altezza dell'irrigidimento interno |
|
Irrigidimento a gomito |
Spessore e larghezza dell'irrigidimento a gomito |
|
Piatto d'estremità a gomito |
Spessore e larghezza del piatto d'estremità a gomito |
|
Irrigidimento sovrapposizione spigolo |
Spessore dell'irrigidimento sovrapposizione spigolo |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Creazione di irrigidimenti
| Opzione | Descrizione |
|---|---|
|
|
Sceglie se vengono creati gli irrigidimenti inclinati, quadrati o nessun irrigidimento a flangia. L'irrigidimento inclinato è il valore di default. AutoDefaults consente di modificare questa opzione. |
|
|
Seleziona il numero di irrigidimenti anima creati o se vengono creati affatto. Il valore di default è due irrigidimenti. AutoDefaults consente di modificare questa opzione. |
|
|
Sceglie se vengono creati gli irrigidimenti inclinati, quadrati o nessun irrigidimento interno. L'irrigidimento inclinato è il valore di default. AutoDefaults consente di modificare questa opzione. |

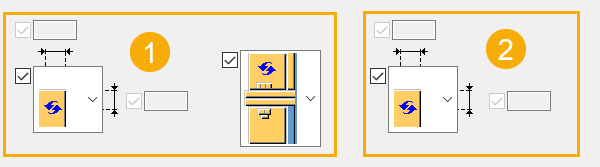

Creazione di irrigidimenti
Seleziona il numero di irrigidimenti creati, definisce la sagoma degli irrigidimenti e le dimensioni dello smusso.

| Descrizione | |
|---|---|
|
1 |
Definisce gli irrigidimenti esterni. |
|
2 |
Definisce gli irrigidimenti interni nello spigolo tra la parte principale e la parte secondaria. |
Dimensioni smusso

| Descrizione | |
|---|---|
|
1 |
Dimensione orizzontale smusso |
|
2 |
Dimensione verticale smusso |
Sagoma smusso
| Opzione | Descrizione |
|---|---|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso convesso |
|
|
Smusso concavo |
Scheda Bulloni
Utilizzare la scheda Bulloni per definire le proprietà dei bulloni, il numero di bulloni e il passo. È possibile scegliere se creare bulloni esterni e interni.

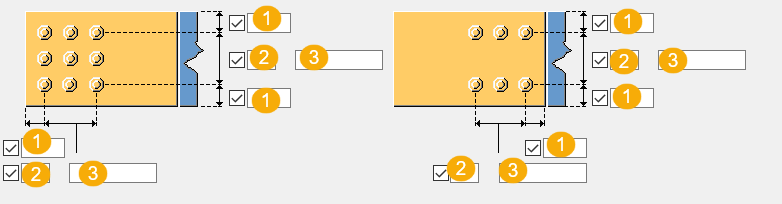

Quote del gruppo bulloni

| Descrizione | |
|---|---|
|
1 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
2 |
Numero di bulloni. |
|
3 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
