Struttura PEB (S92)
Struttura PEB (S92) crea una struttura di costruzione pre-ingegnerizzata sul punto selezionato. Questo componente utilizza i componenti esistenti per creare colonne e travi composte, piastre di base, connessione a gomito, connessioni a giunto e connessione apex.
Oggetti creati
-
Capriata composta (da 1 a 4 segmenti)
-
Connessione Apex
-
Connessioni a giunto
-
Connessioni a gomito (2)
-
Colonne composte (da 1 a 4 segmenti)
-
Dettagli piastra di base (2)
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Struttura costituita da colonne giuntate e travetti giuntati. |
|
|
Connessione Apex tra due travetti sull'apex della struttura portale. |
|
Il primo giunto tra il primo e il secondo segmento della trave. |
|
|
Il secondo giunto tra il secondo e il terzo segmento della trave. |
|
|
Connessione a gomito tra il secondo segmento della colonna e il primo segmento della trave. |
|
|
Giunto colonna tra il primo e il secondo segmento della colonna. |
|
|
Dettaglio piastra di base colonna. |
Ordine di selezione
-
Selezionare il punto in cui inserire la struttura.
La struttura viene creata automaticamente quando si seleziona il punto.

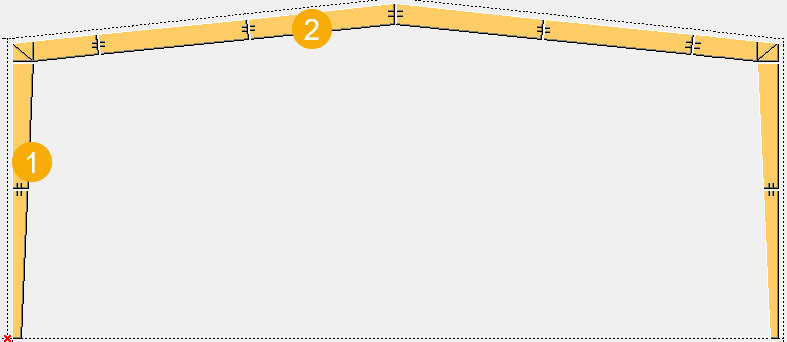

Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Colonna |
|
2 |
Capriata |
Scheda Immagine

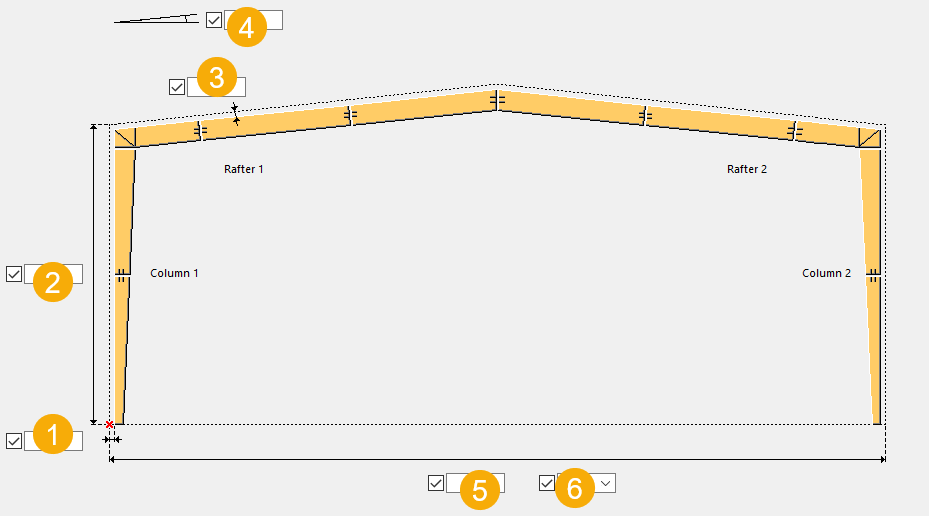

Utilizzare la scheda Immagine per definire le dimensioni della struttura.
Dimensioni
| Descrizione | |
|---|---|
|
1 |
Distanza orizzontale della colonna dal punto di inserimento |
|
2 |
Altezza colonna |
|
3 |
Distanza offset trave dalla struttura di inserimento |
|
4 |
Angolo trave |
|
5 |
Larghezza struttura |
|
6 |
Orientamento della struttura |
Scheda Parametri
Utilizzare la scheda Parametri per definire le proprietà della parte. Scegliere se i componenti vengono esplosi o meno.
Parti
| Opzione | Descrizione |
|---|---|
|
Colonna 1, Colonna 2 |
Selezionare un componente dal catalogo Applicazioni e componenti. Definisce i segmenti e le lunghezze. |
|
Trave 1, Trave 3 |
Selezionare un componente dal catalogo Applicazioni e componenti. Definisce i segmenti e le lunghezze. |
|
Piastra di base colonna 1, Piastra di base colonna 2 |
Selezionare un componente dal catalogo Applicazioni e componenti. |
|
Giunzione a gomito colonna 1, Giunzione a gomito colonna 2 |
Selezionare un componente dal catalogo Applicazioni e componenti. |
|
Giunzione apex |
Selezionare un componente dal catalogo Applicazioni e componenti. |
