Nuovo taglio (49)

Nuova scantonatura (49) salda la trave a un'altra trave. È possibile definire la modalità di taglio dell'estremità della trave. La connessione crea anche irrigidimenti orizzontali, se necessario.

Oggetti creati

Tagli per sagomare l'estremità della trave
Saldature
Irrigidimenti (4) opzionali

Utilizzare per


Situazione	Descrizione
	Una trave saldata a una trave. Livello inferiore dell'anima della trave secondaria intagliato.

Prima di iniziare

Creare due travi.

Ordine di selezione

Selezionare la parte principale (trave).
Selezionare la seconda parte secondaria (trave da tagliare).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Scheda Immagine

Utilizzare la scheda Immagine per definire la geometria della connessione.

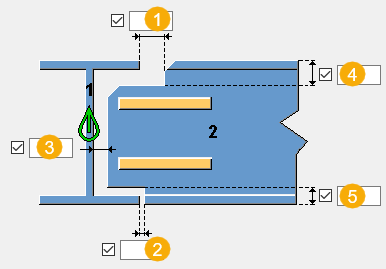

Quote


	Descrizione	Default
1	Tolleranza orizzontale tra la parte principale e le flange superiori della parte secondaria.	0 mm
2	Tolleranza orizzontale della flangia inferiore tra le flange inferiori della parte principale e della parte secondaria.	0 mm
3	Tolleranza orizzontale dell'anima tra l'anima della parte principale e l'anima della parte secondaria.	0 mm
4	Tolleranza verticale superiore anima. Distanza verticale tra il bordo superiore della parte secondaria e il livello superiore dell'anima.
5	Tolleranza verticale inferiore anima. Distanza verticale tra il bordo inferiore della parte secondaria e il livello inferiore dell'anima.

Quote di intaglio flangia della trave secondaria


	Descrizione
1	Quota di intaglio della flangia superiore o inferiore della trave secondaria, se la trave secondaria viene ruotata come nella seguente immagine.
2	Quota di intaglio della flangia superiore o inferiore della trave secondaria, se la trave secondaria viene ruotata come nella seguente immagine.

Scheda Parti


Opzione	Descrizione	Default
Irrigidimenti superiori/inferiori	Spessore, larghezza e altezza degli irrigidimenti.	Lo spessore di default è uguale allo spessore della flangia superiore/inferiore della trave. La larghezza di default è 0,5* (larghezza flangia superiore/inferiore-spessore anima). La lunghezza di default (altezza) è 300 mm.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

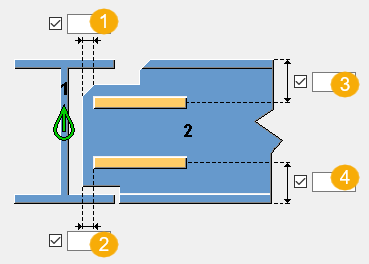

Dimensioni di posizione irrigidimento

Table 1.
	Descrizione	Default
1	Distanza orizzontale dell'irrigidimento superiore dall'estremità della trave.	`0 mm`
2	Distanza orizzontale dell'irrigidimento inferiore dall'estremità della trave.	`0 mm`
3	Distanza verticale dell'irrigidimento superiore dalla flangia superiore.	Altezza trave secondaria / 4
4	Distanza verticale dell'irrigidimento inferiore dalla flangia inferiore.	Altezza trave secondaria / 4

Dimensioni di smusso della trave secondaria


	Descrizione	Default
1	Dimensione di smusso dell'anima superiore.	0 mm
2	Dimensione di smusso dell'anima inferiore.	0 mm
3	Dimensione di smusso della flangia superiore.	0 mm
4	Dimensione di smusso della flangia inferiore.	0 mm

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
