Se non si seleziona Gerarchia spaziale da Organizzazione nelle impostazioni di esportazione IFC, l'esportazione utilizza la gerarchia di esportazione IFC definita negli UDA della parte. È inoltre necessario modificare gli UDA della parte per definire le informazioni sui cuscinetti di carico e selezionare il tipo di esportazione IFC.

1. Cliccare due volte su un oggetto, ad esempio una colonna, per aprire le proprietà della parte e cliccare sul pulsante Attributi Utente.
2. Nella scheda Informazioni strutturali impostare Carico puntuale su Appoggio, se si desidera definire l'attributo utente LOAD_BEARING per l'oggetto esportato.

   Impostare questa opzione su No per tutti gli oggetti senza carico puntuale. Appoggio è il valore di default.

3. Passare alla scheda Esportazione IFC e nella lista Tipo di esportazione IFC selezionare Auto o B-rep:
   • L'opzione Auto consente di selezionare automaticamente il tipo di oggetto IFC Swept Solid in cui sarà trasformato un oggetto di Tekla in IFC.
   • Se Auto non viene eseguito per qualsiasi motivo (ad esempio con una deformazione), l'esportazione ripristina automaticamente B-rep e crea un oggetto IFC basato su rete ma meno intelligente. Questi oggetti sono densi di dati relativi alla rete, ma comunque corretti dal punto di vista geometrico.
   • B-rep forzerà l'oggetto IFC ad essere sempre basato su rete.
4. Se si intende utilizzare la gerarchia di esportazione a livello di parte, definire IFC nome edificio e IFC nome piano edificio.
5. Cliccare su Modifica nella finestra di dialogo degli attributi utente.

Prima di esportare oggetti del modello Tekla Structures in IFC, è necessario definire le entità IFC risultanti per gli oggetti del modello esportati nelle proprietà oggetto.

1. Cliccare due volte su un oggetto del modello, ad esempio una colonna, per aprire le proprietà della parte.

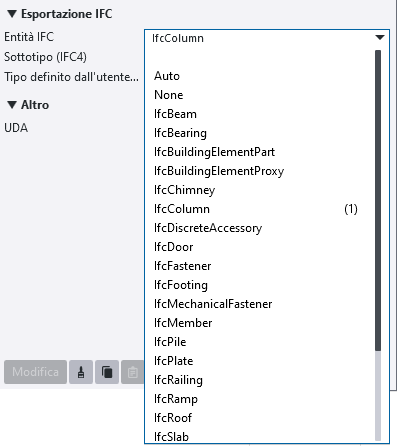

2. Nella sezione Esportazione IFC del pannello proprietà selezionare un'opzione dalla lista Entità IFC per definire l'entità IFC dell'oggetto del modello esportato.

   L'entità di default per il tipo di oggetto è selezionata di default.



3. È possibile definire l'entità IFC in modo più preciso selezionando un sottotipo di entità tra i sottotipi predefiniti disponibili nella lista Sottotipo (IFC4) oppure selezionare USERDEFINED, quindi digitare il tipo desiderato in testo libero in Tipo definito dall'utente (IFC4).

   Il sottotipo e il tipo definito dall'utente sono supportati solo nell'esportazione IFC4.

   I sottotipi disponibili dipendono dall'entità IFC selezionata.

   Ad esempio, se si dispone di un assemblaggio nativo nel modello Tekla Structures, è possibile definire che il relativo tipo di entità sia IfcBridgePart e selezionare un sottotipo tra i sottotipi predefiniti disponibili, ad esempio PIER oppure selezionare USERDEFINED, quindi digitare il tipo desiderato in testo libero, ad esempio parte ponte.

4. Cliccare su Modifica nel pannello proprietà.

1. Selezionare gli oggetti del modello da esportare.

   Se si desidera esportare tutti gli oggetti del modello, non occorre selezionare alcun valore.

2. Nel menu File cliccare su Esporta > IFC.
3. Se sono disponibili impostazioni di esportazione predefinite, caricare le impostazioni di esportazione predefinite dalla lista in alto e cliccare su Carica.

   I file delle impostazioni di esportazione predefinite si trovano nelle cartelle ambiente.

4. Cercare la posizione File di estrazione e sostituire il nome outcoord con il nome file desiderato.

   Di default, i file IFC vengono esportati nella cartella \IFC, all'interno della cartella del modello corrente. La lunghezza del percorso del file è limitata a 247 caratteri. Non è necessario immettere l'estensione file, che verrà aggiunta automaticamente in base al Formato file selezionato.

5. Definire le impostazioni di esportazione:

   Impostazione	Descrizione
   Scheda Parametri
   Formato file	Le opzioni sono IFC, IFC XML, IFC compresso e IFC XML compresso.
   Tipo di esportazione	Selezionare il tipo di esportazione richiesto. Surface geometry: Se il modello viene utilizzato unicamente per scopi di visualizzazione oppure come modello di riferimento, Surface geometry è la scelta ideale. Surface geometry è ideale quando è necessario visualizzare modello senza alcuna dover riutilizzare la modifica: Le barre d'armatura vengono esportate come B-rep. L'esportazione non supporta CSG (geometria solida costruttiva). Gli elementi curvi vengono esportati come B-rep. I bulloni vengono esportati come B-rep. Coordination view 2.0: La Coordination view 2.0 certificata deve essere il valore di default. Si consiglia di utilizzare questo tipo di esportazione quando la geometria deve essere modificata nell'applicazione ricevente: Le barre d'armatura vengono esportate come estrusioni. Per l'esportazione è utilizzata la CSG (geometria solida costruttiva) per rappresentare tagli e vuoti. Gli elementi curvi vengono esportati come estrusioni. I bulloni vengono esportati come B-rep. Steel fabrication view: Questo tipo di esportazione è progettato per il workflow di produzione e deve essere fornito per la produzione. Steel fabrication view è consigliato per l'esportazione di informazioni dettagliate sugli oggetti in acciaio per la produzione in acciaio: Esporta la rappresentazione dell'assemblaggio e insiemi di proprietà dedicati. I fori dei bulloni vengono esportati come vuoti. Il file di configurazione della vista del modello di fabbricazione in acciaio per proprietà e insiemi di proprietà (IfcPropertySetConfigurations_AISC.xml) e incluso nell'installazione per impostazione predefinita. Coordination view 1.0: Questo tipo di esportazione è adatto per coloro che devono esportare le forometrie come oggetti separati. Si consiglia di utilizzare Coordination view 1.0 anziché Coordination view 2.0 quando è necessario che vuoti e forometrie vengano rappresentati utilizzando gli elementi di forometria: Le barre d'armatura vengono esportate come estrusioni. I vuoti e le aperture vengono esportati come elementi di apertura (ifcOpeningElements). Gli elementi curvi vengono esportati come estrusioni. I bulloni vengono esportati come B-rep.
   Insiemi di proprietà	La selezione di default dell'insieme di proprietà cambia quando si modifica Tipo di esportazione. Per utilizzare un insieme di proprietà di default dal proprio ambiente, selezionare l'insieme di proprietà dalla lista Insiemi di proprietà. Per modificare un insieme di proprietà esistente, selezionare l'insieme di proprietà dalla lista e cliccare su Modifica. Per definire un nuovo insieme di proprietà, selezionare <nuovo> e cliccare su Modifica.
   Esportazione	Selezionare Oggetti selezionati o Tutti gli oggetti. Se è stato selezionato Oggetti selezionati, è necessario selezionare gli oggetti nel modello.
   Posizione per	Origine modello esporta il modello in relazione a 0,0,0. Piano di lavoro esporta il modello Altezza in relazione al sistema di coordinate del piano di lavoro corrente. Punto base: <nome del punto base> esporta il modello in relazione al punto base utilizzando i valori del sistema di coordinate Coordinata Est, Coordinata Nord, Altezza, Angolo al Nord, Latitudine e Longitudine dalla definizione del punto base. I valori di latitudine e longitudine dei punti base hanno una precisione di microsecondi. Se il punto base non è stato definito, non viene visualizzato nella lista.
   Scheda Avanzato
   Tipi di oggetti	Selezionare i tipi di oggetto da esportare. Le opzioni sono: Assemblaggi Bulloni Saldature Oggetti getto: Selezionare per esportare gli oggetti getto anziché le parti in calcestruzzo CIP. L'esportazione delle entità gettate non è supportata in IFC2x3. Griglia Barre d'armatura Rivestimento e superfici Vani Se si seleziona Assemblaggi, è possibile escludere assemblaggi di officina selezionando Escludi assemblaggi di parti singole nell'area Altro. Fare attenzione ai seguenti punti: Gli smussi dei bordi vengono omessi dal modello IFC esportato. Questo per consentire una migliore interoperabilità con i sistemi di progettazione impiantistica. Se è necessaria la geometria con gli smussi bordo, è possibile impostare il tipo di esportazione IFC su B-rep separatamente per tali oggetti nella finestra di dialogo degli attributi utente degli oggetti nella scheda Esportazione IFC. L'esportazione non consente di esportare gli elementi selezionati se vengono selezionati determinati tipi di oggetti. Ad esempio, se è selezionata una parte in calcestruzzo ed è selezionata la casella diBarre d'armaturacontrollo, verranno esportate tutte le barre d'armatura nella parte in calcestruzzo. Non è possibile selezionare le barre d'armatura da esportare con la parte. La soluzione alternativa è generare due file di esportazione IFC: una solo con le parti in calcestruzzo e una solo con le barre d'armatura selezionate. Per esportare gli oggetti getto, utilizzare il tasto di selezione Seleziona componenti, Seleziona oggetti nei componenti o Seleziona oggetti negli assemblaggi. Non utilizzare il tasto di selezione Seleziona gli assemblaggi, poiché tenta di esportare le entità gettate, che non sono supportate nell'esportazione IFC2X3.
   Altro	Nomi layer come nomi delle parti utilizza i nomi delle parti, quali COLUMN e BEAM, come nomi layer per le parti esportate. Se questa opzione non è selezionata, il nome del layer sarà il numero di fase dell'oggetto seguito dal nome della fase. Per utilizzare un UDA predefinito come nome del layer, definire l'UDA per l'opzione avanzata XS_IFC_EXPORT_OBJECT_LAYER_FROM_UDA. Questa opzione non è disponibile con Steel fabrication view. Esporta travi larghe piatte come piatti esporta le travi larghe e piane come piatti. Selezionare questa opzione se i piatti sono stati modellati come travi o colonne con profili piatti. Ad esempio, alcuni componenti di sistema utilizzano travi o colonne al posto dei piatti. Gerarchia spaziale da Organizzazione utilizza la gerarchia spaziale (Costruzione-Cantiere-Sezione-Piani) create in Organizzazione durante l'esportazione. Effettuare le seguenti operazioni: Selezionare Gerarchia spaziale da Organizzazione. Creare una gerarchia di progetto in Organizzazione. In Organizzazione cliccare con il pulsante destro del mouse sul progetto e selezionare Utilizza per il report. Prima dell'esportazione IFC, sincronizzare o digitare i dati Organizzazione nel modello Tekla Structures cliccando con il pulsante destro del mouse sul progetto in Organizzazione e selezionando Scrivi sul modello per il report. Se non si seleziona Gerarchia spaziale da Organizzazione, l'esportazione utilizza la gerarchia di esportazione IFC definita negli UDA della parte. Se non sono stati definiti gli UDA della parte, vengono utilizzati gli UDA delle proprietà progetto. Selezionare Escludi assemblaggi di parti singole quando si esportano gli assemblaggi. Usa colori vista corrente esporta gli oggetti utilizzando i colori definiti nella rappresentazione oggetto non i colori della classe. Vengono esportate anche le impostazioni di trasparenza definite. Questa opzione non è disponibile con Steel fabrication view.

6. Per salvare le impostazioni di esportazione modificate in un nuovo file, assegnare un nuovo nome al file delle impostazioni e cliccare su Salva come.
   Le nuove impostazioni vengono salvate nella cartella \attributes sotto alla cartella modello.
7. Cliccare su Esporta.

È possibile esportare un modello Tekla Structures o una parte del modello in formato IFC4.

1. Selezionare gli oggetti del modello da esportare.

   Se si desidera esportare tutti gli oggetti del modello, non occorre selezionare alcun oggetto.

2. Nel menu File cliccare su Esporta > IFC4.
3. Se sono disponibili impostazioni di esportazione predefinite, caricare le impostazioni di esportazione predefinite dalla lista in alto e cliccare su Carica.
   I file delle impostazioni di esportazione predefinite si trovano nelle cartelle ambiente.
4. Nella casella Nome file immettere il nome file senza l'estensione del nome.

   L'estensione verrà aggiunta automaticamente in base al Formato selezionato. La lunghezza non è limitata.

5. Cercare la posizione Cartella.

   Di default, i file IFC vengono esportati nella cartella \IFC, all'interno della cartella del modello corrente.

   È possibile definire entrambi i percorsi assoluto e relativo.

6. In Selezione scegliere se esportare Tutti gli oggetti o Oggetti selezionati.
   Se si sceglie Oggetti selezionati, è necessario selezionare Gerarchia spaziale da Organizzazione.
7. Definire le altre impostazioni di esportazione:

   Impostazione	Descrizione
   Posizione per	Origine modello esporta il modello in relazione a 0,0,0. Piano di lavoro esporta il modello in relazione al sistema di coordinate del piano di lavoro corrente. Punto base: <nome del punto base> esporta il modello in relazione al punto base utilizzando i valori del sistema di coordinate Coordinata Est, Coordinata Nord, Altezza, Angolo al Nord, Latitudine e Longitudine dalla definizione del punto base.
   Colore oggetto	Scegliere se esportare gli oggetti utilizzando i colori della classe di oggetto o i colori del gruppo di oggetti. Se si selezionano i colori del gruppo di oggetti, vengono esportate anche le impostazioni di trasparenza definite.
   Nomi layer come	È possibile utilizzare fasi, nomi parte o attributi template come nomi layer per gli oggetti esportati. Selezionare Nome o Fase dalla lista o digitare il nome dell'attributo nella casella. Non è possibile utilizzare gli attributi utente come nome layer.
   Formato	Le opzioni sono IFC e IfcZip.
   Tipo di esportazione	Selezionare il tipo di esportazione richiesto. Reference view (IFC4): Questo tipo di esportazione è destinato a supportare il workflow di riferimento e i file esportati possono essere utilizzati come file di riferimento e visualizzati in un visualizzatore. Reference view (IFC4) non è destinata all'uso per la conversione negli oggetti nativi. Lo scopo generale di Reference view (IFC4) è di fornire progressi del lavoro per diverse applicazioni software che non richiedono la modifica della geometria. Tali applicazioni consentono di eseguire visualizzazione, stima, costruzione, operazioni e altre analisi a valle. Design transfer view (IFC4): Questo tipo di esportazione è destinato al workflow di trasferimento, ovvero all'importazione per l'ulteriore modifica. Ciò richiede la conversione delle entità IFC in oggetti nativi e la conversione degli oggetto IFC può essere utilizzata per convertire le entità IFC in oggetti nativi di Tekla Structures. In genere, è necessario eseguire le operazioni di importazione e conversione solo una o al massimo due volte. Il risultato può richiedere una determinata rielaborazione per ottenere un modello adeguato. Un esempio è l'acquisizione del modello di ingegneria strutturale (o parte di esso) come base di modellazione di dettaglio strutturale. Vista ponte (IFC4.3): lo scopo principale dell'esportazione Bridge view è quello di estendere Tekla Structures alle costruzioni di ponti. I file IFC Bridge sono basati sullo schema IFC4.3. IFC4precast view: Questo tipo di esportazione supporta il workflow di trasferimento dati di produzione di elementi prefabbricati. In questa fase riguarda la produzione delle solette e delle pareti prefabbricate, comprese tutte le armature e gli inserti necessari. Questo tipo di esportazione è disponibile solo nei ruoli prefabbricati. Per ulteriori informazioni su IFC4precast, vedere IFC4precast.
   Esportazione punto di base	Selezionare il sistema da utilizzare dopo avere definito un punto base per Posizione per per assicurarsi che la collaborazione funzioni con le altre parti nel progetto. Le opzioni sono: IfcMapConversion: converte il sistema di coordinate locale del modello nel sistema di coordinate globale. Questa opzione è necessaria quando è richiesto il formato IFC4 che è conforme allo schema IFC4. Sistema di coordinate IfcSite: converte le coordinate nel modello IFC per ciascun oggetto separatamente. Questa opzione può essere utilizzata per creare un file IFC4 che è possibile visualizzare nella maggior parte dei visualizzatori IFC, incluso Trimble Connect. Lo stesso metodo di conversione viene utilizzato anche nell'esportazione IFC2x3.
   Insiemi di proprietà	La selezione dell'insieme di proprietà cambia quando si modifica Tipo di esportazione. Per utilizzare un insieme di proprietà di default, seleziona l'insieme di proprietà dalla lista Insiemi di proprietà . Per modificare un insieme di proprietà esistente, selezionare l'insieme di proprietà dalla lista e cliccare su . Per definire un nuovo insieme di proprietà, selezionare <nuovo> e cliccare su .
   Esportazione gettato in opera	Consente di selezionare più precisamente gli elementi da includere nell'esportazione gettato in opera. Le opzioni sono entità gettate o oggetti getto e Unità di getto o parti CIP.
   Esporta travi larghe piatte come piatti	Selezionare questa opzione per esportare le travi larghe e piane come piatti. Selezionare questa opzione se i piatti sono stati modellati come travi o colonne con profili piatti. Ad esempio, alcuni componenti di sistema utilizzano travi o colonne al posto dei piatti.

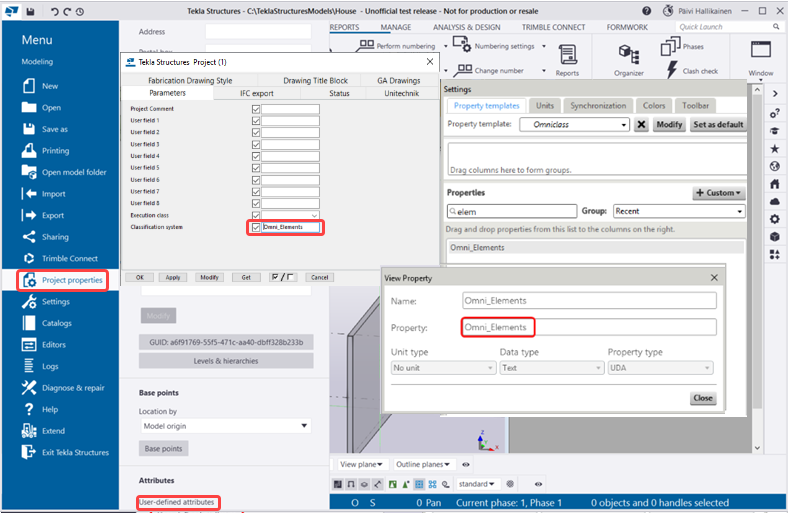

   Gerarchia spaziale da Organizzazione	Gerarchia spaziale da Organizzazione utilizza la gerarchia spaziale (Costruzione-Cantiere-Sezione-Piani) create in Organizzazione durante l'esportazione. Effettuare le seguenti operazioni: Selezionare Gerarchia spaziale da Organizzazione. Creare una gerarchia di progetto in Organizzazione. In Organizzazione cliccare con il pulsante destro del mouse sul progetto e selezionare Utilizza per il report. Prima dell'esportazione IFC, sincronizzare o digitare i dati Organizzazione nel modello Tekla Structures cliccando con il pulsante destro del mouse sul progetto in Organizzazione e selezionando Scrivi sul modello per il report. Gli oggetti selezionati vengono esportati solo quando è stato selezionato Gerarchia spaziale da Organizzazione. Se non si seleziona Gerarchia spaziale da Organizzazione, l'esportazione utilizza la gerarchia di esportazione IFC definita negli UDA della parte. Se non sono stati definiti gli UDA della parte, vengono utilizzati gli UDA delle proprietà progetto. Si noti inoltre che nei modelli di ponti l'esportazione utilizza sempre la gerarchia definita negli UDA di proprietà progetto.
   Tipi di oggetti	Selezionare i tipi di oggetto da esportare: Assemblaggi Bulloni Griglie Barre d'armatura Rivestimento e superfici Vani Gli smussi dei bordi vengono omessi dal modello IFC esportato. Questo per consentire una migliore interoperabilità con i sistemi di progettazione impiantistica. Se è necessaria la geometria con gli smussi bordo, è possibile impostare il tipo di esportazione IFC su B-rep separatamente per tali oggetti nella finestra di dialogo degli attributi utente degli oggetti nella scheda Esportazione IFC. L'esportazione non consente di esportare gli elementi selezionati se vengono selezionati determinati tipi di oggetti. Ad esempio, se è selezionata una parte in calcestruzzo ed è selezionata la casella di Barre d'armatura controllo, verranno esportate tutte le barre d'armatura nella parte in calcestruzzo. Non è possibile selezionare le barre d'armatura da esportare con la parte. La soluzione alternativa è generare due file di esportazione IFC: una solo con le parti in calcestruzzo e una solo con le barre d'armatura selezionate.

8. Per salvare le impostazioni di esportazione modificate in un nuovo file, assegnare un nuovo nome al file delle impostazioni e cliccare su Salva come.
   Le nuove impostazioni vengono salvate nella cartella \attributes sotto alla cartella modello.
9. Cliccare su Esporta.
