Avvio di Tekla Structures e apertura dei modelli con Tekla Launcher

Tekla Launcher è un modo alternativo per avviare Tekla Structures e per aprire e creare nuovi modelli. Tekla Launcher consente la creazione di modelli con tutte le versioni installate di Tekla Structures, anche se sussistono alcune limitazioni nelle versioni precedenti di Tekla Structures.

Utilizzando il comando Tekla Launcher è possibile aprire e creare modelli e aprire e unire modelli Tekla Model Sharing senza scaricare e installare gli ambienti da Trimble Downloads. Con il Tekla Launcher, gli ambienti vengono archiviati e gestiti in un servizio cloud, garantendo che tutti coloro che lavorano su un modello usino lo stesso ambiente con impostazioni e file coerenti. Con il Tekla Launcher è possibile accedere facilmente ai modelli recenti e crearne di nuovi usando ambienti prontamente disponibili.

Gli ambienti di Tekla Structures nel servizio cloud e quelli scaricati da Trimble Downloads vengono creati dalla stessa origine, pertanto il contenuto dei file di ambiente è lo stesso.

Inoltre, il Tekla Launcher supporta le impostazioni di progetto e le raccolte aziendali create nella Project Settings Management Console, uno strumento basato sul Web che consente di gestire le impostazioni di progetto, gli ambienti e altri file di progetto nel cloud. Dopo avere creato le impostazioni nella Project Settings Management Console, Tekla Launcher recupera automaticamente le impostazioni pubblicate dal cloud. Ciò consente di creare nuovi modelli in cui tutti gli utenti applicano in modo coerente le stesse impostazioni di progetto. Project Settings Management Console è una funzione di anteprima e tutte le funzionalità correlate che supportano Project Settings Management Console hanno lo stato di anteprima in Tekla Launcher.

I modelli Tekla Model Sharing creati con Tekla Launcher sono limitati all'ambiente e alla versione dell'ambiente in cui sono stati creati. In questo modo si garantisce che tutti gli utenti che collaborano sul modello condiviso utilizzino lo stesso ambiente.

Quando si installa Tekla Structures, vengono visualizzate due icone sul desktop:

che avvia la nuova schermata di avvio di Tekla Launcher.
che avvia la schermata di avvio classica di Tekla Structures.

Per utilizzare Tekla Launcher per avviare Tekla Structures, cliccare due volte sull'icona del desktop o selezionare l'opzione Tekla Launcher dal menu Start di Windows.

La prima volta che si apre Tekla Launcher, viene visualizzata una finestra di dialogo in cui si seleziona la propria subscription a Tekla Structures. L'opzione di abbonamento che include il livello più alto di funzionalità viene selezionata automaticamente. Se si dispone di più subscription, è possibile passare da una subscription all'altra.

Creazione di un nuovo modello in Tekla Launcher

È possibile creare nuovi modelli con tutte le versioni installate di Tekla Structures.

Aprire la scheda Nuovo.
Per creare un nuovo modello senza utilizzare alcun modello prototipo, accedere al template Nuovo modello vuoto e cliccare su Crea.

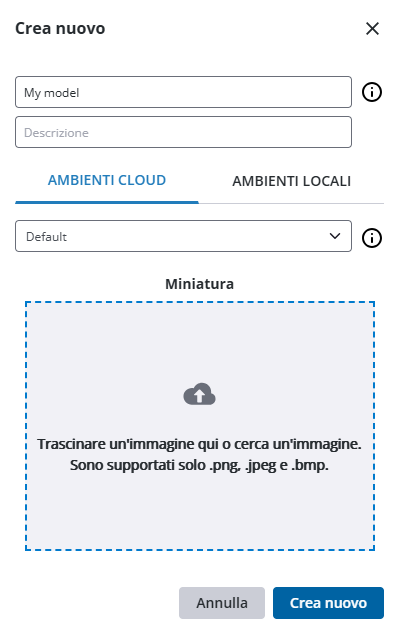

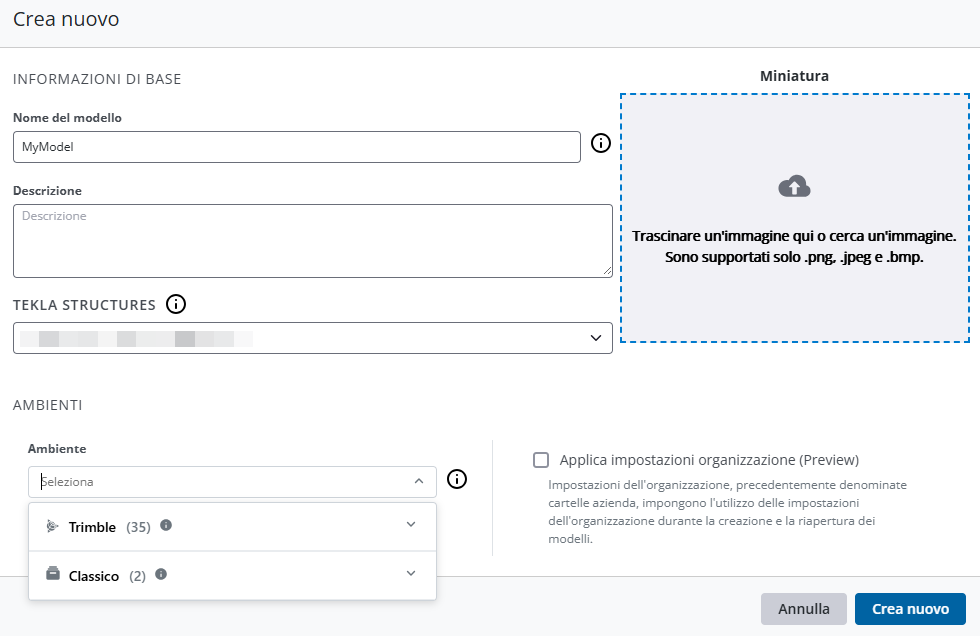

Viene visualizzata la Crea nuovo finestra di dialogo.
Immettere un nome e una descrizione per il nuovo modello.
Selezionare la versione installata di Tekla Structures.
Selezionare l'ambiente. Gli ambienti vengono filtrati in base alla versione di Tekla Structures selezionata.
- Personalizzato (anteprima): Gli ambienti personalizzati contengono impostazioni di progetto e ambienti specifici dell'azienda. Questi sono tutti ambienti cloud. Gli ambienti personalizzati sono creati o gestiti dall'azienda o dall'utente.

  Gli ambienti disponibili a livello locale hanno un'icona e sono mostrati in cima all'elenco degli ambienti per un accesso più rapido.

  Selezionare il comportamento di aggiornamento dell'ambiente personalizzato selezionato:
  - Usa versione corrente: Il modello viene sempre creato con la stessa versione.
  - Usa gli aggiornamenti secondari e patch più recenti della versione principale corrente: Usare la versione più recente disponibile nell'ambito della release principale attuale. Ad esempio, se il modello è stato creato con la versione 2.0.0 e si è resa disponibile la versione 2.1.0, verrà utilizzata la versione più recente.
  - Usa versione più recente: Una volta aperto, il modello verrà aggiornato alla versione più recente.
- Trimble: Gli ambienti Trimble ufficiali sono forniti da Trimble.
- Classico: Gli ambienti classici vengono installati a livello locale nel computer o sono creati dagli utenti. È possibile scaricare gli ambienti da Trimble Downloads.
Se si utilizzano gli ambienti Personalizzato (anteprima), selezionare se si desidera applicare le impostazioni aziendali create in Project Settings Management Console.

Le raccolte aziendali sono un gruppo personalizzabile di impostazioni utilizzate quando viene creato un nuovo modello.

Selezionare la raccolta aziendale e il relativo comportamento di aggiornamento.
Aggiungere un'immagine di anteprima per il modello, se necessario.
Cliccare su Crea nuovo.

Se è stato selezionato un ambiente cloud, l'ambiente viene scaricato dal cloud.
Selezionare un Ruolo da utilizzare nel modello.

La disponibilità dei ruoli dipende dall'ambiente.
Cliccare su Seleziona.

Tutti i dati vengono scaricati durante la creazione del modello e memorizzati nella cache locale.

Tekla Structures viene avviato e il modello viene aperto.

Creare un nuovo modello utilizzando un modello prototipo

Per creare un modello utilizzando un modello prototipo, selezionare un template adatto nella scheda Nuovo.

Nella scheda Nuovo selezionare un modello prototipo.

I template dei modelli definiti nella XS_MODEL_TEMPLATE_DIRECTORY in user.ini per le diverse versioni di Tekla Structures vengono importati automaticamente in Tekla Launcher. È possibile trovarli selezionando la casella di controllo Solo i template della propria azienda.

I template caricati nella Project Settings Management Console sono disponibili anche in Tekla Launcher.

Inoltre, i modelli prototipo in ..Users\<User>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings\ModelTemplates vengono importati in Tekla Launcher.

Ogni template di modello in Tekla Launcher ha una scheda che visualizza l'ambiente e il ruolo utilizzati nel template. Se la scheda presenta un logo Trimble, il modello prototipo è stato creato da Trimble.

È possibile contrassegnare i template di modello importanti come preferiti. I Preferiti sono impostazioni specifiche dell'utente e vengono salvati nel computer per ciascuna versione di Tekla Structures.

È possibile utilizzare la ricerca a sinistra per trovare i modelli prototipo. È possibile effettuare la ricerca in base al nome o alla descrizione del template, oppure in base alla regione o all'industria.
Cliccare su Crea.
Immettere un nome e una descrizione per il nuovo modello.
Aggiungere un'immagine di anteprima per il modello, se necessario.
Cliccare su Crea nuovo.

Tutti i dati vengono scaricati durante la creazione del modello e memorizzati nella cache locale.

Tekla Structures viene avviato e il modello viene aperto.

Metadati per i modelli prototipo creati localmente

I modelli prototipo creati localmente forniscono alcuni metadati nel file template-metadata.json.

Gli ID metadati supportati sono:

SupportedEnvironments, SupportedRegions, SupportedIndustries

SupportedEnvironments format is Environment{Role_b, Role_a}

example:
{
"metadataPairs":[
{
"MetadataDefinitionId":"SupportedEnvironments",
"Value":"SwitzerlandEnvironment"
},
{
"MetadataDefinitionId":"SupportedRegions",
"Value":"Switzerland"
},
{
"MetadataDefinitionId":"SupportedIndustries",
"Value":"All"
}
]
}

Usare le estensioni nei template di modello

I template di modello possono importare estensioni, che vengono scaricate da Tekla Warehouse quando si crea un modello. È necessario un file tsep-dependencies.json.

{
  "name": "FinlandEnvDefinition",
  "version": "1.0.0",
  "tsepDependencies": [
    {
      "id": "twh-concrete-bridge-reinforcement",
      "name": "Concrete Bridge Reinforcement",
      "version": "1.3.0",
      "guid": "u572366a7-aa30-42b0-96c8-53ac730c793e"
    },
    {
      "id": "twh-beam-extruder",
      "name": "Beam Extruder",
      "version": "^1.0.0",
      "guid": "ucf5de403-9487-42ba-8333-dab5302ed449"
    },
    {
      "name": "BEC Custom properties",
      "version": "1.0",
      "guid": "775c6138-bb20-4b3a-94d5-6f26810d81e3"
    }
  ]
}

Il contenuto in Tekla Warehouse può essere considerato immutabile: una volta caricato, non può essere modificato. Il contenuto immutabile è identificato da un ID con il prefisso twh, che garantisce che le versioni dei pacchetti rimangano invariate. I contenuti non immutabili possono comunque essere utilizzati, ma non si garantisce che, se una versione viene sostituita in Tekla Warehouse, i client possano utilizzare la versione sostituita a causa della memorizzazione nella cache delle estensioni. Pertanto, per i contenuti non immutabili, usare solo il GUID.

Di seguito sono mostrate le regole di aggiornamento:

x.y.z - versione specifica - aggiornamenti gestiti dall'utente
^x.y.z - aggiorna la versione principale a quella più recente
latest - aggiorna alla versione più recente

Apertura di un modello utilizzato recentemente in Tekla Launcher

Passare alla scheda Recente.
Selezionare un modello dalla lista.
Cliccare su Apri. In alternativa, cliccare due volte sulla riga selezionata.

Tekla Structures viene avviato e il modello viene aperto.

Tekla Launcher apre il modello utilizzando le stesse impostazioni utilizzate più di recente. Ciò rende l'apertura del modello più veloce, poiché non è necessario selezionare il ruolo nella Ruolo finestra di dialogo.

Suggerimento:
Per aprire rapidamente un modello aperto in precedenza, cliccare con il pulsante destro del mouse sull'icona Tekla Launcher sulla barra delle applicazioni di Windows o sul menu Start di Windows.

Aprire qualsiasi modello esistente in Tekla Launcher

Aprire la scheda Modelli.
Selezionare un modello dalla lista.
Cliccare su Apri. In alternativa, cliccare due volte sulla riga selezionata.
Selezionare un ruolo adatto nella finestra di dialogo Ruolo e cliccare su Seleziona.

Tekla Structures viene avviato e il modello viene aperto.
Se è necessario eseguire altre azioni sul modello selezionato, cliccare sui tre punti accanto al pulsante Apri e selezionare un'azione.
- Apri utilizzando un altro ambiente: Modificare l'ambiente selezionato del modello. Il salvataggio del modello effettuato dopo aver modificato l'ambiente può influire sull'impostazione del modello e quest'ultimo potrebbe danneggiarsi.
- Apri la cartella del modello: Aprire la cartella del modello in Esplora file in Windows.
- Modifica proprietà modello: Aggiungere una descrizione e una miniatura del modello oppure modificare le impostazioni aziendali e il comportamento di aggiornamento.
- Rinomina: Immettere il nuovo nome del modello.
- Apri usando un'altra versione Tekla Structures: Selezionare la versione di Tekla Structures in cui viene aperto il modello.
- Escludi dalla condivisione: Se si dispone di un modello che è stato condiviso con Tekla Model Sharing, è possibile escludere se stessi e la propria versione locale del modello dal servizio di condivisione.
- Blocca modello: Bloccare il modello in modo che rimanga sempre in alto nell'elenco dei modelli.

Apertura di un modello condiviso in Tekla Launcher

È possibile aprire e unire modelli Tekla Model Sharing nella scheda Modelli condivisi. È inoltre possibile visualizzare le informazioni di base dei modelli che sono stati condivisi con l'utente, ad esempio il nome del progetto, l'ambiente e il ruolo dell'utente di Tekla Model Sharing.

È inoltre possibile aprire un modello condiviso nella scheda Recente o Modelli.

Vai alla Modelli condivisi scheda.
Per aprire rapidamente il modello, cliccare sul pulsante Apri .
Per aprire la lista delle azioni che è possibile eseguire sul modello Tekla Model Sharing, cliccare sulla freccia a sinistra, accanto al nome del modello.
Se si dispone del ruolo Proprietario nel modello Tekla Model Sharing, è possibile eseguire le operazioni seguenti:
- Apri: Aprire il modello condiviso.
- Traccia versione ambiente/ Interrompi il monitoraggio della versione ambiente: Verificare e modificare l'ambiente e la relativa versione utilizzati nel modello, nonché imporre agli altri utenti nel modello condiviso di utilizzare l'ambiente e la relativa versione impostati.

  Per i modelli creati in Tekla Launcher e condivisi, il rilevamento ambiente è attivo di default.

  Se il tracciamento dell'ambiente non è attivo, cliccare su Traccia versione ambiente per modificare l'ambiente in uso e/o selezionare la versione dell'ambiente. Dopo aver apportato le modifiche, fare clic su Salva modifiche. Selezionare un ruolo adatto nella finestra di dialogo Ruolo e cliccare su Seleziona per aprire il modello. Verificare che il modello funzioni correttamente e scrivere le modifiche di configurazione dell'ambiente nel servizio di condivisione. Agli altri utenti viene richiesto in Tekla Structures di riavviare l'applicazione e di effettuare la lettura. Viene quindi imposto loro di utilizzare l'ambiente e la versione impostati.

  Per interrompere l'utilizzo forzato dello stesso ambiente e della stessa versione dell'ambiente, cliccare su Interrompi il monitoraggio della versione ambiente e selezionare un ruolo appropriato nella finestra di dialogo Ruolo e cliccare su Seleziona per aprire il modello. Effettuare la scrittura delle modifiche. Agli altri utenti viene richiesto in Tekla Structures di riavviare l'applicazione e di effettuare la lettura. Non viene più loro imposto di utilizzare lo stesso ambiente o la stessa versione dell'utente.

  Per ulteriori informazioni, vedere Versioni dell'ambiente monitorate per i modelli Tekla Model Sharing di seguito.
- Cambia versione ambiente: Verificare e modificare la versione dell'ambiente utilizzata nel modello. Dopo aver apportato le modifiche, fare clic su Salva modifiche. Selezionare un ruolo adatto nella finestra di dialogo Ruolo e cliccare su Seleziona per aprire il modello. Verificare che il modello funzioni correttamente e scrivere le modifiche alla versione dell'ambiente nel servizio di condivisione. Agli altri utenti viene richiesto in Tekla Structures di riavviare l'applicazione e di effettuare la lettura.
- Modifica settaggi aziendali(Anteprima): Modificare le impostazioni aziendali e il comportamento di aggiornamento.
- Apri la cartella del modello: Aprire la cartella del modello in Esplora file in Windows.
- Informazioni sul modello: Verificare le proprietà di progetto del modello.
- Versioni del modello: Verificare le versioni del modello condiviso e se il tipo di versione del modello è un aggiornamento o una versione di base.
Se si dispone di un ruolo diverso da Proprietario nel modello Tekla Model Sharing, è possibile eseguire le seguenti operazioni:
- Se non si è ancora uniti al modello, è possibile cliccare su Unisci più recente: Unirsi alla versione più recente del modello condiviso.
- Se non ci si è ancora uniti al modello, è possibile cliccare su Unisci una versione precedente del modello condiviso: Selezionare una qualsiasi versione precedente del modello condiviso a cui unirsi.
- Dopo essersi uniti al modello, è possibile cliccare su Apri: Aprire il modello condiviso.
- Apri la cartella del modello: Aprire la cartella del modello in Esplora file in Windows.
- Informazioni sul modello: Verificare le proprietà di progetto del modello.
- Versioni del modello: Verificare le versioni del modello condiviso e determinare se ciascuna versione è un aggiornamento o una versione di base.
Selezionare un ruolo adatto nella finestra di dialogo Ruolo e cliccare su Seleziona.

Tekla Structures viene avviato e il modello viene aperto.

Versioni dell'ambiente monitorate per i modelli Tekla Model Sharing

Se si avvia Tekla Structures con la schermata di avvio classica, non è necessario utilizzare un ambiente o una versione dell'ambiente specifici con Tekla Model Sharing. Ciò significa che è possibile avviare Tekla Structures con qualsiasi ambiente e unirsi a qualsiasi modello Tekla Model Sharing senza restrizioni. Questa flessibilità può essere utile, tuttavia può anche comportare a incoerenze nei modelli condivisi, ad esempio in una situazione in cui due utenti Tekla Model Sharing lavorano sullo stesso modello utilizzando versioni ambiente diverse.

Il tracciamento dell'ambiente in Tekla Launcher impone che i modelli Tekla Model Sharing creati con Tekla Launcher siano limitati all'ambiente e alla versione dell'ambiente in cui sono stati creati.

Quanto segue si applica ai Tekla Model Sharing modelli creati e condivisi nel Tekla Launcher:

Solo gli Tekla Model Sharing utenti che hanno il Proprietario ruolo possono modificare l'ambiente e la relativa versione.
Solo gli utenti Tekla Model Sharing che dispongono del ruolo Proprietario possono monitorare e smettere di monitorare un ambiente.
Le modifiche apportate all'ambiente e alla relativa versione devono sempre essere scritte nel servizio di condivisione.
Se la versione dell'ambiente cambia, agli utenti viene richiesto in Tekla Structures di riavviare l'applicazione e di eseguire la lettura della nuova versione dell'ambiente.
Tekla Structures Gli aggiornamenti dei service pack non applicano una nuova versione dell'ambiente. Gli utenti che hanno il ruolo Proprietario devono eseguire l'aggiornamento alla nuova versione dell'ambiente.

Esplorare i modelli di esempio

Nella scheda Modelli di esempio è possibile esplorare modelli di esempio gestiti da Trimble e partner per mostrare diversi workflow.

I modelli di esempio vengono creati e gestiti nella Project Settings Management Console e scaricati dal cloud su richiesta.

Regolazione di Tekla Launcher in base alle proprie esigenze

Cliccare su per visualizzare la lista dei modelli come tabella o come riquadro.

È possibile ordinare le modalità nella vista dei riquadri in base a diversi criteri di ordinamento.
Utilizzare la funzione di ricerca per trovare un modello.
Per modificare la cartella modello in cui di default vengono salvati i modelli Tekla Structures, passare a .

Per impostazione predefinita, i modelli vengono salvati nella TeklaStructuresModels cartella. È possibile modificare la cartella di default cliccando su Sfoglia o immettendo una nuova posizione della cartella.
Nell'angolo in alto a destra cliccare su per fornire feedback su Tekla Launcher e contribuire a migliorare lo strumento.
Nell'angolo in alto a destra cliccare su per passare alla schermata di avvio classica di Tekla Structures . Per l'avvio classico Tekla Structures non viene utilizzato nessuno degli ambienti memorizzati nella cache utilizzati dal software Tekla Launcher ed è necessario installare gli ambienti sul computer Trimble Downloads in uso.
Nell'angolo in alto a destra, cliccare su per aprire Project Settings Management Console, dove è possibile gestire le impostazioni del progetto, gli ambienti e altri file di progetto nel cloud.
Nell'angolo in alto a destra cliccare su per visualizzare le opzioni di subscription e per passare a una subscription diversa, se ne è disponibile più di una. Si noti che sono supportati solo gli abbonamenti online.
Nell'angolo in alto a destra cliccare su per modificare la lingua di Tekla Launcher.
Nell'angolo in alto a destra, indica che si sta lavorando in modalità online e che si ha accesso agli ambienti cloud abilitati.

È necessario disporre di una licenza salvata localmente per utilizzare Tekla Launcher in modalità offline. Alla chiusura Tekla Structures, selezionare la casella di controllo per il salvataggio della licenza. Se è attiva la modalità offline, è possibile creare un nuovo modello se sono presenti ambienti installati localmente o ambienti memorizzati nella cache. È possibile aprire un modello locale, ma per partecipare ai modelli condivisi è necessaria una connessione Internet.

Installazione di Tekla Launcher

Tekla Launcher è un programma di installazione leggero. Installa i file nella cartella %localappdata%\TeklaLauncher, che contiene anche l'applicazione stessa.

Tekla Launcher funziona come un servizio, ricevendo aggiornamenti automatici e continui ogni volta che vengono rilasciate correzioni e nuove funzionalità. Gli aggiornamenti disponibili vengono visualizzati nell'interfaccia utente. Per scaricare e installare automaticamente una versione più recente, cliccare su Riavviare per installare una versione più recente. Dopo l'aggiornamento, Tekla Launcher si riavvia automaticamente.

Tabella 1. Posizioni dei file Tekla Launcher
Tracciato	Funzione	Note
..\Users\<user>\.tekla-launcher	Percorso di base per i dati di Tekla Launcher.	La cancellazione è manuale. Tekla Launcher creerà i dati in base alle necessità.
..\Users\<user>\.tekla-launcher\<version>	Dati specifici dell'ambiente cloud, XSDATADIR sul cloud.	Ciascuna versione di Tekla Structures salva i propri file separatamente per evitare conflitti tra le versioni. Non è consentito aggiungere nuovi file in questa posizione. È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches	Cache dei dati cloud.	È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches\Collections	Area di runtime delle raccolte cloud.	Tekla Structures legge i file da questa posizione. È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches\EnvCache	Cache degli ambienti classici.	I file compressi verranno archiviati in questa posizione. È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches\EnvSandbox	Area di runtime sandbox.	È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches\ModelTemplatesCache	Cache dei template di modello locali per l'uso offline.	È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches\PkgDef	Area di runtime delle definizioni del pacchetto cloud.	Tekla Structures legge i file da questa posizione. È possibile eliminarla manualmente.
..\Users\<user>\.tekla-launcher\Caches\Tsep	Posizione isolata .tsep sul cloud.	Tekla Structures carica le estensioni da questa posizione. È possibile eliminarla manualmente.
%localappdata%\Trimble\Tekla Launcher	Cartella delle impostazioni di Tekla Launcher.	Creare un backup prima di eliminare questa cartella per conservare le impostazioni.
%localappdata%\Trimble\Tekla Launcher\TeklaStructuresLauncherSettings.xml	File delle impostazioni di Tekla Launcher. Questo file memorizza le azioni eseguite nell'interfaccia utente.	Le modifiche manuali non sono consigliate perché possono causare errori di serializzazione.
%localappdata%\Trimble\Tekla Launcher\Logs	Log di runtime di Tekla Launcher.	In caso di errori, questo file di log è necessario per la risoluzione dei problemi.
%localappdata%\Trimble\Tekla Launcher\Cache	Cache WebView2, interfaccia utente di Tekla Launcher.	È possibile eliminarla manualmente.
%localappdata%l\Trimble\Tekla Structures\<version>\Runtime	File specifici .ini e altri file .ini generati specifici della versione di Tekla Structures. role-xxxx.ini bypass-xxx.ini teklastructures-xxx.ini	Nuovi file vengono generati ogni volta che viene aperto o creato un modello. Ciò garantisce che Tekla Structures possa funzionare parallelamente ad altre versioni. Vengono salvati i file delle ultime cinque esecuzioni.
