Proprietà vista in disegni

Nelle proprietà della vista disegno è possibile controllare e modificare le proprietà della vista.

Tutte le proprietà della vista disegno sono descritte qui. Le proprietà vista visualizzate nel pannello proprietà del disegno differiscono in una certa misura dalle proprietà vista aperte attraverso le finestre di dialogo delle proprietà disegno o la ribbon del disegno e le proprietà possono essere denominate in modo diverso.

Proprietà vista nel pannello proprietà

È possibile utilizzare le proprietà vista nel pannello proprietà per modificare velocemente le proprietà delle viste selezionate in un disegno aperto o per le viste da creare utilizzando i comando nella scheda Viste oppure per caricare, ad esempio, le proprietà vista predefinite.

Per aprire le proprietà della vista disegno nel pannello proprietà disegno:

In un disegno aperto, cliccare due volte su una cornice della vista. Se il pannello proprietà disegno non è aperto, cliccare due volte sul bordo della vista. Cliccare due volte sul bordo per aprire anche la finestra di dialogo proprietà vista, in cui sono disponibili altre proprietà.
Nella lista di oggetti del pannello proprietà disegno selezionare Vista.

Di seguito sono descritte tutte le proprietà della vista disponibili nel pannello proprietà disegno.

Per ulteriori informazioni sulle proprietà di disegno su livelli diversi, vedere Livelli diversi di impostazione e modifica delle proprietà di disegno.


Impostazione	Descrizione
Salvataggio, caricamento e ricerca delle proprietà nel pannello proprietà	Per caricare le proprietà esistenti, selezionare le proprietà dalla lista. Per salvare le proprietà modificate, cliccare su . È inoltre possibile salvare le proprietà con un altro nome. Per cercare una proprietà, iniziare a digitare il nome della proprietà.
Dimensioni e posizione
Scala	Impostare la scala della vista.
Dimensione	Adatta alla parte: Tekla Structures adatta i contenuti della vista al bordo della vista disegno senza lasciare spazio inutile. Definisci come distanze: Profondità in basso/profondità in alto definisce le dimensioni della vista lungo i relativi assi x e y. X min / X max e Y min / Y max definiscono la profondità della vista relativamente e perpendicolarmente al piano della vista.
Estensione vista per elementi adiacenti	Immettere un valore tramite il quale estendere la vista in modo che le parti adiacenti vengano visualizzate. Per ulteriori informazioni, vedere Visualizzazione delle parti adiacenti nei disegni.
Vista riflessa	Visualizzare le strutture di carico puntuale, come colonne e travi su un piano inferiore. Se si seleziona questa opzione, le strutture vengono visualizzate con una linea continua, mentre se non si seleziona questa opzione le strutture vengono visualizzate con una linea tratteggiata.
Rotazione intorno a X o Y	Modificare l'angolo della vista delle viste 3D. Inserire i valori degli angoli nelle direzioni Y e X. La rotazione in una vista disegno avviene attorno all'asse locale. Quando entrambi sono impostati sul valore 0.0 la vista è frontale.
Posizione	Impostare il posizionamento per la vista del disegno su Fisso o Libero. Fisso: Mantiene le viste nella stessa posizione durante gli aggiornamenti. Libero: Consente a Tekla Structures di individuare una posizione adatta per la vista durante gli aggiornamenti. Per ulteriori informazioni, vedere "Definizione del posizionamento libero o fisso automatico delle viste di disegno".
Rappresentazione parte
Taglia elementi	Le parti molto lunghe prive di dettagli possono essere tagliate. Sì attiva l'accorciamento. È inoltre possibile scegliere di tagliare Solo in direzione x o Solo in direzione y. Per ulteriori informazioni, vedere "Accorciamento delle parti nelle viste di disegno".
Taglia elementi obliqui	Se selezionato, Tekla Structures taglia le parti oblique.
Lunghezza minima di taglio	Definire la lunghezza minima a cui deve essere tagliata la parte. La lunghezza della parte deve essere almeno doppia rispetto al valore immesso.
Spazio tra le parti tagliate	Definire la distanza tra le parti tagliate sul foglio.
Parti spianate	Questa impostazione viene mostrata solo per i disegni di officina. Sì mostra e quota le linee di piegatura nel disegno. Per ulteriori informazioni, vedere Sviluppo di polybeam nei disegni
Parti indeformate	Selezionare questa opzione per annullare la deformazione delle parti deformate e mostrare la forma sviluppata (indeformata) delle parti deformate nei disegni. Per ulteriori informazioni sulle parti indeformate, vedere "Annullamento della deformazione di parti deformate nei disegni".
Mostra il simbolo di apertura/incavo	Se selezionato, Tekla Structures mostra i simboli nelle aperture e negli incavi. Per ulteriori informazioni, vedere "Visualizzazione di aperture o incavi delle parti nei disegni".
Punti base e quote
Posizione per	Selezionare l'origine del modello, il punto base di progetto o qualsiasi sistema di coordinate definito dal punto base. Posizione per utilizza il punto di base di progetto come valore di default. I dati del punto base possono essere utilizzati vista per impostare il sistema di coordinate per la vista. Il punto base può essere utilizzato al posto dell'offset di riferimento. Quando il punto base è impostato, gli attributi di livello e gli attributi modello nelle marche forniscono i valori nel sistema di coordinate definito dal punto base specifico. Se si modifica il punto base di progetto Z o il valore di altezza, il valore di del livello cambierà di conseguenza quando viene aperto un disegno. Questa impostazione influisce sulle marche di livello e sugli attributi che terminano con `_BASEPOINT`.
Punti di riferimento per le altezze	Definisce il punto di riferimento per le altezze. Specificato utilizza il valore immesso. Piano vista misura i punti di riferimento relativi alla vista piana.
Creazione quote	Crea le quote separatamente per la sola vista selezionata. Questa opzione influisce sulla creazione delle quote durante la clonazione e il ridimensionamento dei disegni esistenti. Le opzioni sono: Automaticamente Non creare Clona Per ulteriori informazioni, vedere Clonazione delle quote solo nelle viste selezionate.
Etichetta vista

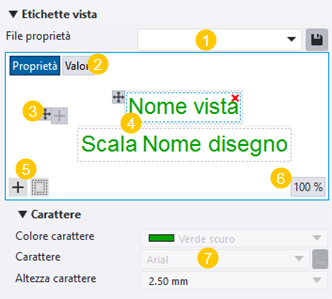

Editor etichetta vista	(1) File proprietà consente di caricare e salvare i contenuti delle etichette vista. Per attivare l'impostazione, cliccare su un contenitore di etichette nell'editor. (2) Cliccare sul pulsante Proprietà o Valori per visualizzare il nome della proprietà o il valore della proprietà nell'editor. Questi pulsanti sono disponibili solo se è stata selezionata una vista esistente in un disegno. (3) Un nuovo contenitore di etichette vuoto aggiunto utilizzando il pulsante Nuovo contenitore. Utilizzare il pulsante nuovo elemento per aggiungere gli elementi nel contenitore. Utilizzare la maniglia per trascinare il contenitore in un'altra posizione. (4) Contenitori di etichette attorno alla linea dell'etichetta vista. Cliccare su un contenitore di etichette per selezionarlo. Utilizzare il pulsante Nuovo elemento per aggiungere nuovi elementi. Utilizzare il pulsante di cancellazione rosso nell'angolo superiore destro per eliminare i contenuti. Per verificare il numero di posizione del contenitore etichette, indicare la maniglia del contenitore etichette. (5) Utilizzare il pulsante Nuovo elemento per aprire la lista degli elementi e selezionare l'elemento da aggiungere. La lista degli elementi si apre automaticamente quando si clicca su un contenitore di etichette vuoto. È inoltre possibile cercare gli elementi. Le etichette delle viste non accettano attributi utente, attributi template o proprietà personalizzate. Utilizzare il pulsante Nuovo contenitore per aggiungere nuovi contenitori. È possibile aggiungere fino a cinque contenitori. È possibile trascinare gli elementi e i contenitori in nuove posizioni. (6) Il pulsante % mostra il livello di zoom corrente. È possibile ingrandire o ridurre con il pulsante centrale del mouse. Cliccare sul pulsante % per eseguire lo zoom su miglior adattamento. (7) Proprietà etichetta
Carattere
Colore carattere, Carattere, Altezza carattere	Definire il colore, il tipo e l'altezza del font utilizzato nell'etichetta. Cliccando su ... si accede ad altre scelte di font. È possibile utilizzare un colore standard o un colore RGB.
Bordo
Bordo, Colore struttura	Definisce il tipo e il colore del bordo per uno o più elementi oppure per il contenitore etichette. Queste proprietà diventano disponibili quando si seleziona un elemento o un contenitore di etichette. È possibile utilizzare un colore standard o un colore RGB. È inoltre possibile aggiungere una cornice dalla lista degli elementi.
Posizionamento testo
Allineamento	Definire l'allineamento delle marche etichette: Sinistra, Centro o Destra. Questa impostazione è attivata quando viene selezionata una marca etichetta nell'editor etichette.
Posizione del testo	Definire la posizione del testo nell'etichetta. Questa impostazione è attivata quando viene selezionata una marca etichetta nell'editor etichette.
Offset X per il testo, Offset Y per il testo	Definisce l'offset del testo nella direzione X o Y. Questa impostazione è attivata quando viene selezionata una marca etichetta nell'editor etichette.
Simbolo e linea
Simbolo, Colore Dimensione, Lunghezza linea	Definire il simbolo da utilizzare nell'etichetta vista, il colore e le dimensioni del simbolo nonché la lunghezza della linea etichetta. Le opzioni del simbolo sono: No Cerchio vuoto Cerchio incrociato Personalizzati È possibile utilizzare un colore standard o un colore RGB. Per ulteriori informazioni sull'utilizzo dei simboli personalizzati, vedere l'articolo di supporto "Come aggiungere due simboli personalizzati in un'etichetta vista".
Posizionamento etichetta
Posizione vert.	Definisce la posizione verticale dell'etichetta della vista: Sopra posiziona l'etichetta della vista nella parte superiore della vista. Inferiore posiziona l'etichetta della vista nella parte inferiore della vista.
Posizione orizz.	Definisce la posizione orizzontale dell'etichetta della vista: Allineato a sinistra della cornice Allineato in centro alla cornice Allineato a destra della cornice Allineato a sinistra del box di restrizione Allineato in centro al box di restrizione Allineato a destra del box di restrizione
Marche di direzione
Tipo marca, Altezza	Mostra le marche di direzione delle viste. È possibile definire solo le marche di direzione per le viste sezione e le viste d'estremità. Le opzioni sono No, Simbolo, Etichetta e Simbolo ed etichetta. Per etichetta si intende l'etichetta della vista. È inoltre possibile definire un'altezza per la marca. Se si tenta di utilizzare 0, verrà visualizzato un messaggio di errore.
Altro
Vista	Impostazioni vista apre la finestra di dialogo proprietà vista con altre impostazioni.
Gruppi oggetti	Impostazioni gruppo di oggetti apre la finestra di dialogo Impostazioni livello oggetto per vista che consente di definire le impostazioni livello oggetto per i gruppi di oggetti.
Impostazioni gruppo di oggetti	Attivare le impostazioni del gruppo di oggetti definite.

Proprietà della vista nelle finestre di dialogo proprietà della vista

Sono disponibili alcune proprietà vista visualizzate nelle finestre di dialogo delle proprietà vista, non nel pannello proprietà. Queste proprietà possono essere utilizzate per impostare le viste e le proprietà della vista prima di creare i disegni oppure se, ad esempio, si desidera modificare alcune delle proprietà vista per tutte le viste in un disegno.

Per aprire la finestra di dialogo proprietà vista in base alla posizione di:

Nelle proprietà Vista disegno del pannello proprietà del disegno aprire la sezione Altro e cliccare su Impostazioni vista.
In un disegno aperto, cliccare due volte su una cornice della vista. Ciò consente di visualizzare le proprietà della vista corrente.
Nella ribbon del disegno, nella scheda Disegno cliccare su Proprietà > Vista.
Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno. Selezionare Creazione delle viste e una vista del disegno dalla lista e cliccare Proprietà vista sulla destra.
Per i disegni di progetto e montaggio, nella scheda Disegni & report cliccare su Proprietà disegni e selezionare Disegno di progetto/montaggio. Quindi cliccare quindi sul pulsante Vista....

Tutte le impostazioni in tutte le finestre di dialogo delle proprietà vista sono descritte di seguito.


Impostazione	Descrizione
Creazione delle viste nella struttura ad albero delle opzioni	Quando Creazione delle viste è selezionato nella struttura ad albero delle opzioni nei disegni di officina, assemblaggio e unità di getto, è possibile definire le viste disegno da creare. Da qui è possibile passare alla modifica delle proprietà della vista per ciascuna vista separatamente cliccando sul pulsante Proprietà vista.
scheda Visualizzazioni
Colonne Tipo vista e si/no	Definire le viste principali, di sezione, viste d'estremità e 3D da creare. Utilizzare i pulsanti Cancella riga e Aggiungi una Riga per eliminare o aggiungere le viste alla lista. In Tipo vista, selezionare il tipo di vista da creare. Se si seleziona No, Tekla Structures non crea la vista, ma quota le parti nelle viste disponibili. Se si disattivano tutte e quattro le viste principali, Tekla Structures crea comunque una vista frontale. Se si seleziona Si, Tekla Structures crea sempre la vista, anche se non è necessario per visualizzare le quote. Per le viste sezione, Tekla Structures crea una vista sezione aggiuntiva che mostra il centro della parte principale. Per le viste d'estremità, Tekla Structures crea una vista d'estremità da un'estremità della parte principale. Se si seleziona Auto, Tekla Structures crea la vista se necessario per visualizzare le quote. Per le viste sezione, Tekla Structures crea il numero di viste necessario per visualizzare tutte le quote. Per le viste d'estremità, Tekla Structures crea anche un'altra vista d'estremità dall'altra estremità della parte principale, se sono presenti quote in tale estremità. Per ulteriori informazioni, vedere "Definire le viste da creare".
Colonna Etichetta vista	Impostare il nome della vista. Per visualizzare automaticamente il nome della vista nell'etichetta della vista, è necessario definirlo qui.
Colonna Proprietà vista	Mostra le proprietà correnti per la vista selezionata. È possibile selezionare un altro file delle proprietà della vista dall'elenco o controllare e modificare le proprietà della vista cliccando su Proprietà vista. Se è stato selezionato Auto nella colonna si/no come metodo di creazione, Tekla Structures utilizzerà le proprietà della vista standard anche se si definisce un altro file delle proprietà della vista.
Impostazioni comuni per tutte le viste	Definire alcune impostazioni comuni per tutte le viste: Ignora dimensione bullone esclude i bulloni in formato standard dai disegni, ovvero Tekla Structures non visualizza le marche bulloni delle dimensioni definite nei disegni. Questa impostazione è disponibile nei disegni di officina e nei disegni di assemblaggio. Limite dimensione saldatura esclude le saldature e le marche di saldatura della dimensione di saldatura definita e minore dal disegno. Questa impostazione è disponibile nei disegni di officina e nei disegni di assemblaggio. Marche saldature visibili controlla la visibilità delle marche di saldatura del modello nei disegni di assemblaggio. Le opzioni sono: In una vista: Tekla Structures trova automaticamente la vista più rilevante per la visualizzazione delle marche di saldatura del modello. Ogni marca di saldatura viene visualizzata in un disegno solo in una vista. In tutte le viste: Tekla Structures aggiunge le marche di saldatura del modello in tutte le viste del disegno che contengono la parte con la saldatura.
Ricrea il disegno	Sì ricrea il disegno.
scheda Attributi
Sistema coordinate	Impostare il sistema di coordinate delle viste del disegno. Le opzioni sono: locale, modello, orientato, controvento orizzontale, controvento verticale e fisso. Per ulteriori informazioni, vedere "Modifica del sistema di coordinate".
Rotaz. sistema di coordinate Attorno X, Attorno Y, Attorno Z	Ruota la vista attorno agli assi x, y o z delle parti utilizzando i valori immessi. Per ulteriori informazioni, vedere "Rotazione delle parti nelle viste del disegno".
Sviluppo	Questa impostazione viene visualizzata solo per i disegni di officina. Sì visualizza e quota le linee curve nel disegno. Per ulteriori informazioni, vedere "Sviluppo di polybeam nei disegni".
Indeformata	Sì elimina la deformazione delle parti deformate e mostra la forma sviluppata (indeformata) delle parti deformate nei disegni. Per ulteriori informazioni sulle parti indeformate, vedere "Annullamento della deformazione di parti deformate nei disegni".
Schede Attributi 1 e Attributi 2 nella finestra di dialogo proprietà vista. Schede Attributi e Accorciare nella finestra di dialogo Progetto/Montaggio - Proprietà vista:
Scala	Impostare la scala della vista.
Vista riflessa	Visualizza le strutture di carico puntuale, come colonne e travi su un piano inferiore. Sì visualizza le strutture con una linea continua e No con una linea tratteggiata.
Rotazione in (in viste 3D)	Modificare l'angolo della vista delle viste 3D. Inserire i valori degli angoli nelle direzioni Y e X. La rotazione in una vista disegno avviene attorno all'asse locale. Quando entrambi sono impostati sul valore 0.0 la vista è frontale.
Dimensione	Adatta alla parte: Tekla Structures adatta i contenuti della vista al bordo della vista disegno senza lasciare spazio inutile. Definisci come distanze: Profondità in basso e Profondità in alto definiscono le dimensioni della vista lungo i relativi assi x e y. X min / X max e Y min / Y max definiscono la profondità della vista relativamente e perpendicolarmente al piano della vista.
Estensione vista per elementi adiacenti	Immettere un valore tramite il quale estendere la vista in modo che le parti adiacenti vengano visualizzate. Per ulteriori informazioni, vedere "Visualizzazione delle parti adiacenti nei disegni".
Posizione	Impostare il posizionamento per la vista del disegno su Fisso o Libero. Fisso: Mantiene le viste nella stessa posizione durante gli aggiornamenti. Libero: Consente a Tekla Structures di individuare una posizione adatta per la vista durante gli aggiornamenti. Per ulteriori informazioni, vedere "Definizione del posizionamento libero o fisso automatico delle viste di disegno".
Usa impostazioni livello oggetto dettagliate	Impostare su Sì per applicare le impostazioni livello oggetto dettagliate definite per i gruppi di oggetti selezionati.
Sviluppo	Sì visualizza e quota le linee curve nel disegno. Questa impostazione viene visualizzata solo per i disegni di officina. Per ulteriori informazioni, vedere "Sviluppo di polybeam nei disegni".
Indeformata	Sì elimina la deformazione delle parti deformate e mostra la forma sviluppata (non deformata) delle parti deformate nelle viste del disegno. Per ulteriori informazioni sulle parti indeformate, vedere "Annullamento della deformazione di parti deformate nei disegni".
Accorciare	Se le parti sono molto lunghe e non includono alcun dettaglio, è possibile accorciarle: Taglia elementi: Sì attiva l'accorciamento. È inoltre possibile scegliere di tagliare Solo in direzione x o Solo in direzione y. Taglia elementi obliqui: Sì taglia le parti oblique. Tenere presente che l'impostazione Taglia elementi obliqui su No taglia le parti secondarie inclinate di meno di 5,7 gradi in relazione alla parte principale. Lunghezza minima di taglio definisce la lunghezza minima a cui deve essere tagliata la parte. La lunghezza della parte deve essere almeno doppia rispetto al valore immesso. Spazio tra le parti tagliate definisce la distanza tra le parti tagliate sul foglio. Per ulteriori informazioni, vedere "Accorciare o allungare le parti".
Mostra il simbolo di apertura/incavo	Sì mostra i simboli nelle forometrie e negli incavi. Per ulteriori informazioni, vedere "Visualizzazione di aperture e incavi delle parti nei disegni".
Posizione per	Selezionare l'origine del modello, il punto base di progetto o qualsiasi sistema di coordinate definito dal punto base. Posizione per utilizza il punto di base di progetto come valore di default. I dati del punto base possono essere utilizzati vista per impostare il sistema di coordinate per la vista. Il punto base può essere utilizzato al posto dell'offset di riferimento. Quando il punto base è impostato, gli attributi di livello e gli attributi modello nelle marche forniscono i valori nel sistema di coordinate definito dal punto base specifico. Se si modifica il punto base di progetto Z o il valore di altezza, il valore di del livello cambierà di conseguenza quando viene aperto un disegno. Questa impostazione influisce sulle marche di livello e sugli attributi che terminano con `BASEPOINT`.
Punto di riferimento per le altezze	Definisce il punto di riferimento per le altezze. Specificato utilizza il valore immesso in Quota di riferimento. Ad esempio, se l'elevazione è 5000 mm e si imposta il punto di riferimento su 200, l'elevazione passa a 4800 mm. Piano vista misura i punti di riferimento relativi alla vista piana.
Mostra getti sul disegno	Questa impostazione è disponibile solo nelle proprietà vista dei disegni di progetto e montaggio. Sì visualizza i getti nei disegni. Per attivare i getti nei disegni, vedere "Visualizzazione di oggetti getto, marche di getto e interruzioni getto nei disegni".
Metodo creazione delle quote in questa vista	Clona le quote separatamente per la sola vista selezionata. Questa opzione influisce sulla creazione delle quote durante la clonazione e il ridimensionamento dei disegni esistenti. Le opzioni sono: Automaticamente Non creare Clona Per ulteriori informazioni, vedere Clonazione delle quote solo nelle viste selezionate.
Scheda Etichette:
Testo	Definisce il testo sull'etichetta della vista. Inserire il testo nei campi A1 - A5 o cliccare sui pulsanti ... e selezionare gli elementi e l'aspetto della marca dell'etichetta. Per ulteriori informazioni sulle etichette vista, vedere "Definizione delle etichette vista e delle marche delle etichette vista".
Simbolo	Definisce il simbolo da utilizzare nell'etichetta vista, Colore e Dimensione del simbolo nonché Lunghezza della linea dell'etichetta. Le opzioni del simbolo sono: No Cerchio vuoto Cerchio incrociato Personalizzati È possibile utilizzare un colore standard o un colore RGB. Per ulteriori informazioni sull'utilizzo dei simboli personalizzati, vedere l'articolo di supporto "Come aggiungere due simboli personalizzati in un'etichetta vista".
Posizione marchio	Definisce la posizione verticale e orizzontale dell'etichetta della vista. Per Verticale: Sopra posiziona l'etichetta della vista nella parte superiore della vista. Inferiore posiziona l'etichetta della vista nella parte inferiore della vista. Per Orizzontale: Allineato a sinistra della cornice della vista Allineato in centro alla cornice della vista Allineato a destra della cornice della vista Allineato a sinistra del box di restrizione Allineato in centro al box di restrizione Allineato a destra del box di restrizione
Visualizza marche direzione	Mostra le marche di direzione delle viste. È possibile definire solo le marche di direzione per le viste sezione e le viste d'estremità. Selezionare un'opzione dalla lista Mostra marche. Le opzioni sono No, Solo Simbolo, Solo etichetta e Simbolo ed etichetta. Per etichetta si intende l'etichetta della vista. È inoltre possibile definire un'Altezza per la marca. Se si tenta di utilizzare 0, verrà visualizzato un messaggio di errore. Nell'esempio seguente vengono mostrate le marche di direzione della vista insieme all'etichetta della vista.
Altre opzioni nella struttura ad albero delle opzioni delle proprietà della vista:
Quotatura	Definire le impostazioni delle quote a livello di vista per ciascuna vista separatamente. Per ulteriori informazioni sulle impostazioni di quotatura, vedere "Proprietà regole di quotatura" e "Aggiunta di quote automatiche a livello di vista".
Filtro	Definire i filtri della vista del disegno. Per ulteriori informazioni, vedere "Creazione di filtri".
Filtro parte adiacente	Definire i filtri della vista del disegno per le parti adiacenti. Per ulteriori informazioni, vedere "Creazione di filtri".
Protezione	Definire aree protette per fare in modo che non vi vengano collocati testo, marche o quote. Per ulteriori informazioni, vedere "Protezione delle aree nei disegni".
Marche	Definire le proprietà delle marche a livello di vista. Per ulteriori informazioni, vedere "Proprietà delle marche".
Oggetti	Definire le proprietà a livello di vista per i seguenti oggetti: Parti e parti adiacenti Bulloni Rivestimento Saldature Armatura e armatura adiacente Oggetti di riferimento Griglia Oggetto getto e interruzioni getto
Scheda Pianta di ancoraggio tirafondi (Progetto/Montaggio - Proprietà vista)
Visualizza come pianta di ancoraggio tirafondi	Sì mostra il disegno di progetto e montaggio come una pianta di ancoraggio tirafondi. Per ulteriori informazioni, vedere "Creazione di piante di ancoraggio tirafondi utilizzando impostazioni salvate".
Scala d'ingrandimento della vista della parte	Definire la scala utilizzata nelle viste della parte ingrandita.
Crea viste di dettaglio	Sì crea viste di dettaglio separate. Se si seleziona No, Tekla Structures quota i bulloni di ancoraggio nella vista ingrandita. Tekla Structures raggruppa viste di dettaglio simili, in modo che dettagli simili vengano disegnati una sola volta.
Scala vista di dettaglio	Definisce la scala utilizzata nelle viste di dettaglio della pianta di ancoraggio tirafondi.
