La quotatura automatica a livello della vista fornisce un controllo totale sulle quote in ciascuna vista di disegno creata, con molte opzioni di quotatura. La quotatura automatica a livello della vista può essere utilizzata in disegni di prefabbricazione, assemblaggio e unità di getto.

Nella quotatura a livello della vista, le quote vengono create in base alle regole definite dall'utente. È possibile definire gli elementi da quotare, la posizione delle quote, l'ordine di creazione delle quote e le impostazioni da utilizzare per ogni quota. Ad esempio, è possibile quotare forme e fori.

Di seguito è riportata una breve descrizione su come procedere nell'operazione di quotatura.

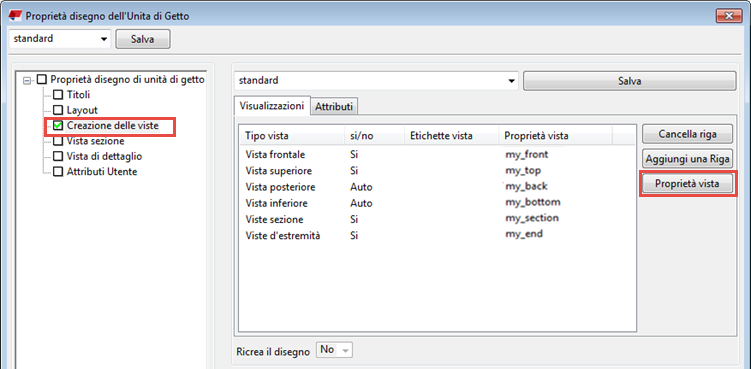

1. Quando si clicca sull'opzione Creazione delle viste nella struttura ad albero delle opzioni nelle proprietà del disegno, è possibile selezionare le viste da creare e le proprietà della vista da utilizzare.



2. Cliccare su Proprietà vista.
3. Cliccare su Quotatura nella struttura ad albero delle opzioni.

   Nel pannello Quotatura è possibile aggiungere regole cliccando su Aggiungi una Riga. Quindi, selezionare le regole di quotatura da utilizzare nella colonna Tipi di quotatura e il file delle proprietà delle regole di quotatura desiderato.



4. È possibile modificare la regola selezionata cliccando sull'opzione Modifica regola.

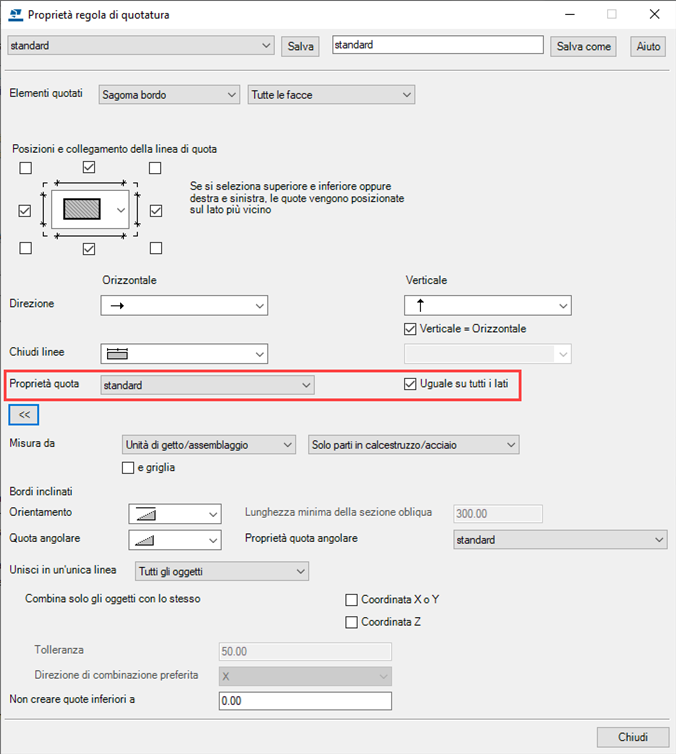

   Nella finestra di dialogo Proprietà regola di quotatura è possibile selezionare gli elementi da quotare, la modalità di quotatura, gli oggetti da cui misurare, la posizione delle quote e selezionare le proprietà della quota. La lista Proprietà contiene i file delle proprietà salvati nella finestra di dialogo Proprietà quota a livello di oggetto in un disegno aperto. Ad esempio, nelle quote è possibile utilizzare un carattere o un colore speciale. A tale scopo, cliccare due volte su una quota in un disegno, apportare le modifiche e salvare il file delle proprietà. È quindi possibile caricare le proprietà.

   La cartella modello è la cartella di lavoro delle regole di quotatura. I file delle regole di quotatura possono inoltre essere letti dalle cartelle azienda e progetto definite dalle opzioni avanzate XS_FIRM e XS_PROJECT. È inoltre possibile definire i percorsi relativi, ad esempio XS_FIRM=".\ts" può essere utilizzato per leggere i file dalla cartella 'ts' all'interno della cartella modello.

   Per selezionare le diverse proprietà della linea di quota per ciascun lato, deselezionare Uguale su tutti i lati e selezionare le proprietà di quota dalle liste.

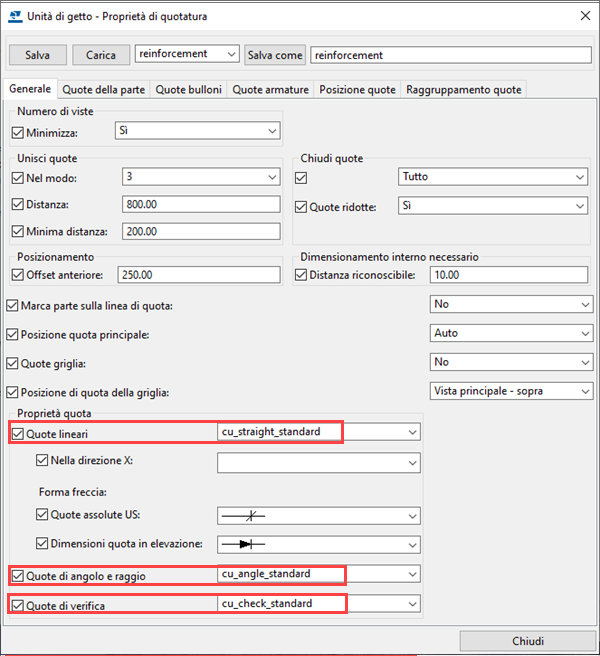

   Se si seleziona l'opzione Quote integrate, viene visualizzata la finestra di dialogo Proprietà quotatura. Apportare le modifiche alle impostazioni nelle schede e salvare il file delle proprietà con un nome univoco utilizzando l'opzione Salva come. È inoltre possibile caricare le proprietà delle quote.



5. Dopo avere impostato le proprietà delle regole, assegnare un nome al file delle regole e cliccare su Salva come.
6. Cliccare su Chiudi per tornare al pannello Quotatura.
7. Verificare di avere selezionato i file delle proprietà di quotatura corretti per le regole di quotatura.
8. Inserire un nome univoco per le proprietà della vista nella casella nella parte superiore della finestra di dialogo Vista - Proprietà e cliccare su Salva.

È quindi possibile selezionare le proprietà della vista salvate per una vista nel pannello Creazione delle viste. Queste proprietà della vista contengono le proprietà di quotatura salvate.
