Modifica delle impostazioni unità per le marche
Tekla Structures utilizza il file di attributi contentattributes_global.lst per impostare le impostazioni unità predefinite per diversi elementi della marca. Questo file definisce, ad esempio, l'unità utilizzata e il numero di decimali. È possibile modificare l'unità e il formato degli elementi di lunghezza, altezza, diametro e spaziatura nella finestra di dialogo delle proprietà di marche, note associative e marche di quota. Un altro modo per modificare l'unità consiste nell'aggiungere le singole impostazioni alla fine del file contentattributes.lst.
Il file contentattributes_global.lst definisce inoltre i valori predefiniti per gli attributi nei template creati nell'editor di template.
Se si modifica l'unità e il formato, salvare le modifiche per l'uso futuro in un file di proprietà, se necessario.
Avvertenza:
Non modificare contentattributes_global.lst.
Per gli attributi utente negli elementi della marca, le impostazioni unità predefinite sono ricavate dal file contentattributes_userdefined.lst. È possibile utilizzare contentattributes_userdefined.lst anche per configurare le impostazioni personalizzate. Di default, questo file è memorizzato nella cartella ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings, ma spesso la posizione dipende dall'ambiente. I file vengono letti da diverse posizioni in un determinato ordine di ricerca.
Nel file contenitore contentattributes.lst sono elencati tutti i file contenenti le definizioni effettive degli attributi. L'ordine dei file inclusi in contentattributes.lst definisce l'ordine di lettura dei file.
Suggerimento:
È possibile aggiungere nella marca un template che modifica l'unità e il numero di decimali. Ciò interessa tutti i disegni con marche contenenti il template modificato.
Esempio 1
Il primo esempio mostra come è possibile modificare l'unità e il formato di un elemento di lunghezza nella marca della parte, salvare le modifiche in un file di proprietà e applicare le modifiche in una marca della parte.
-
Cliccare due volte sullo sfondo di un disegno aperto per aprire la finestra di dialogo Proprietà disegni.
-
Cliccare su Marca parte.
-
Aggiungere un elemento Lunghezza nella marca della parte.
-
Selezionare Lunghezza dalla lista Elementi nella marca e regolare l'unità e il formato in base alle esigenze. Ad esempio, selezionare mm e ###.##.
Le impostazioni di unità e formato diventano disponibili solo quando si seleziona l'elemento Lunghezza nella lista Elementi nella marca.
-
Assegnare un nome al file delle proprietà accanto al pulsante Salva come e cliccare su Salva come.
A questo punto è possibile caricare questo file in un secondo momento quando è necessario utilizzare di nuovo la stessa unità e lo stesso formato.
-
Cliccare su Modifica.
A questo punto, la nuova impostazione per l'unità e il formato è implementata in tutte le marche delle parti del disegno per l'elemento di lunghezza.
Esempio 2

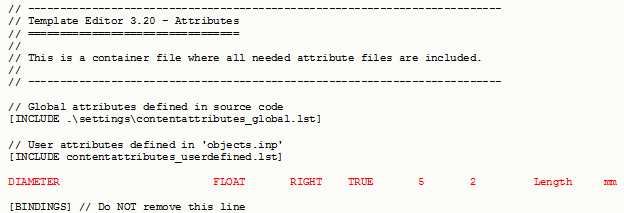

Nel secondo esempio viene illustrata una situazione in cui si desidera che un determinato progetto abbia determinate singole impostazioni. In questo caso, è possibile copiare contentattributes.lst e contentattributes_global.lst nella cartella modello e aggiungere questa singola impostazione alla fine del file contentattributes.lst. Vedere l'esempio seguente che mostra gli attributi globali inclusi e i file di attributi utente, nonché l'impostazione DIAMETER aggiunta.
