Sviluppo di polybeam nei disegni

Quando si crea un disegno, è possibile spianare automaticamente polybeam e piatti piegati nei disegni di officina. Tekla Structures spiana le polybeam in base ai parametri di spianamento, che definiscono la posizione dell'asse neutro quando un profilo viene spianato.

Note e limitazioni

È possibile sviluppare solo le travi create con il comando Polybeam. Non è possibile sviluppare le travi create con il comando Trave curva.
È possibile spianare una polybeam solo su un piano.
Verificare la presenza di parti con peso zero utilizzando report o filtri. Tali parti non possono essere spianate.
Verificare i registri di sessione per individuare eventuali solidi problematici poiché tali parti non possono essere spianate. È inoltre possibile utilizzare le estensioni per il rilevamento degli errori solidi disponibili in Tekla Warehouse, ad esempio Rilevatore di errori solidi.

Nella scheda Disegni & report cliccare su Proprietà disegni > Disegno di officina.
Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
Cliccare su Creazione delle viste nella struttura ad albero delle opzioni e passare alla scheda Attributi.
Impostare Sviluppo su Sì.
Per salvare le modifiche cliccare su Salva.
Cliccare su OK e creare il disegno.

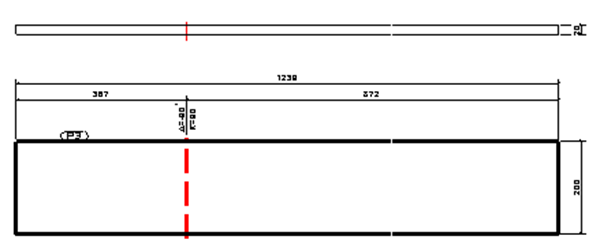

Tekla Structures spiana la polybeam nel disegno di officina.

Nota:
L'impostazione Sviluppo nella finestra di dialogo delle proprietà Vista - Proprietà della scheda Attributi 2 viene ignorata nella creazione dei disegni quando si imposta l'opzione avanzata nella scheda Attributi della finestra di dialogo Proprietà disegno di officina.
