Definizione delle proprietà automatiche dell'armatura e della rete d'armatura

È possibile definire cosa visualizzare nelle barre e nelle reti d'armatura e il loro aspetto nelle unità di getto e nei disegni di progetto e montaggio. È anche possibile eseguire questa operazione per l'armatura adiacente.

Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
Disegni di officina, assemblaggio e unità di getto: Cliccare su Creazione delle viste nella struttura ad albero delle opzioni a sinistra, selezionare la vista e le proprietà da modificare e cliccare su Proprietà vista.
Cliccare su Armatura (o Armatura adiacente).
Nella scheda Contenuto barra impostare la rappresentazione della barra, i simboli delle estremità della barra e la visibilità delle barre e delle linee.
Nella scheda Aspetto barra selezionare il colore e il tipo delle linee visibili e nascoste.
È possibile utilizzare un colore standard o un colore RGB.
Nella scheda Contenuto rete impostare la rappresentazione della rete e la visibilità delle reti, dei cavi, delle barre e delle linee.
Nella scheda Aspetto rete selezionare il colore e il tipo delle linee visibili e nascoste.
È possibile utilizzare un colore standard o un colore RGB.
Nella scheda Assemblaggio barra d'armatura impostare la visibilità degli assemblaggi barra d'armatura, la rappresentazione degli assemblaggi barra d'armatura, il colore e il tipo di linee visibili e selezionare le impostazioni del simbolo rete.
È possibile utilizzare un colore standard o un colore RGB.
Disegni di progetto e montaggio: Cliccare su OK.
Cliccare su Marca armatura (o su Marca d'armatura adiacente), aggiungere gli elementi da includere nella marca e regolare l'aspetto della marca.
Disegni di officina, assemblaggio e unità di getto: Cliccare su Salva per salvare le proprietà della vista. Cliccare quindi su Chiudi per tornare alle proprietà del disegno.
Disegni di progetto e montaggio: Cliccare su OK.
Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.

Suggerimento:

È possibile modificare la rappresentazione delle barre d'armatura che puntano lontano dal disegno. È possibile personalizzare i simboli di piegatura della barra d'armatura (croce, cerchio, cerchio pieno) in un file dei simboli modificando il file dei simboli bent.sym, che nell'ambiente di default è situato nella cartella ..\ProgramData\Trimble\Tekla Structures\<version>\\environments\common\symbols. Oppure, è possibile creare un nuovo file dei simboli nella stessa cartella, ad esempio my_new_symbols.sym, e utilizzarlo nel file rebar_config.inp inserendo la stringa seguente nel file: BentSymbolFile=my_new_symbols.sym
Se si desidera visualizzare gli inserti mentre si nascondono le armature, utilizzare l'opzione avanzata XS_HIDDEN_LINES_UNHIDE_EMBEDDED.

Esempio: rappresentazioni delle armature

Di seguito sono riportati alcuni esempi di come apparirà l'armatura con le diverse opzioni di rappresentazione selezionate nella scheda Contenuto barra nelle proprietà Armatura o Armatura adiacente.


Impostazione	Esempio
linea singola
linea singola con estremità piene
linea doppia
linea doppia con estremità piene
linea piena
tratteggio
contorno

Esempio: Come nascondere le linee delle barre d'armatura nei disegni

È possibile nascondere le linee delle barre d'armatura dietro altre barre d'armatura e parti nei disegni di unità di getto. Di seguito sono riportati alcuni esempi di come appaiono le barre d'armatura quando sono selezionate impostazioni diverse nella scheda Contenuto barra nelle proprietà Armatura o Armatura adiacente.


Impostazione	Esempio

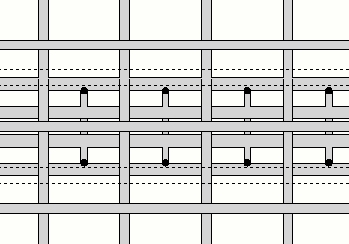

Nascondi le linee dietro le parti è selezionato. Le linee della barra d'armatura sono nascoste dietro altre parti. Nell'immagine, le linee delle barre nascoste sono tratteggiate.
Nascondi le linee dietro altre barre è selezionato. Le linee delle barre d'armatura sono nascoste dietro altre linee delle barre d'armatura. Nell'immagine, le linee delle barre nascoste sono tratteggiate.

Esempio: Rappresentazione assemblaggio barra d'armatura

Di seguito sono riportati alcuni esempi di come appaiono gli assemblaggi barra d'armatura quando sono selezionate impostazioni diverse nella scheda Assemblaggio barra d'armatura nelle proprietà Armatura o Armatura adiacente.

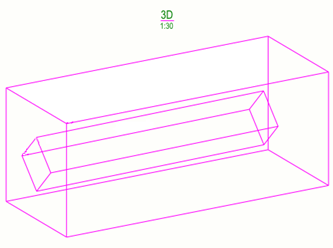

Contorno è selezionato. Tutti i sotto-assemblaggi dell'assemblaggio barre d'armatura sono visualizzati come box di contorno.

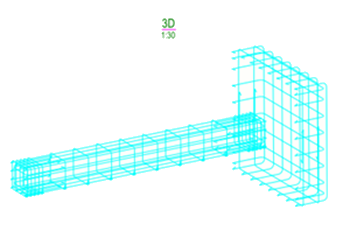

Come singoli oggetti barra d'armatura è selezionato. Tutti gli oggetti delle barre d'armatura nell'assemblaggio barre d'armatura e nei sotto-assemblaggi sono visibili.
Sotto-assemblaggi come contorno, livello più alto come singoli oggetti barra d'armatura è selezionato. Tutti i sotto-assemblaggi sono visualizzati come caselle di contorno e il livello più alto dell'assemblaggio barre d'armatura viene visualizzato sotto forma di singoli oggetti barre d'armatura.
