Proprietà marca nei disegni

Nelle proprietà marca dei diversi tipi di marche è possibile visualizzare e modificare le impostazioni che riguardano il contenuto, il posizionamento e l'aspetto della marca. È possibile regolare le proprietà delle marche prima di creare un disegno, nonché in un disegno aperto.

Non tutte le impostazioni elencate sono disponibili per tutti tipi di marche. Inoltre, le proprietà marca nelle proprietà del livello disegno e vista sono in una certa misura diverse dalle proprietà nel pannello proprietà oppure possono essere denominate in modo diverso.

Per ulteriori informazioni sull'aggiunta manuale delle marche, vedere Aggiunta manuale di marche delle parti e Aggiunta manuale delle marche d'armatura nei disegni.

Per aprire le proprietà marca nel pannello proprietà o in una finestra di dialogo:

In un disegno aperto, cliccare su una marca. Se il pannello proprietà non è aperto, cliccare due volte sulla marca.
Aprire le proprietà marca selezionando un tipo di marca nella lista degli oggetti del pannello proprietà del disegno. Per potere eseguire questa operazione, non selezionare alcun oggetto nel disegno.
Per aprire le proprietà marca in una finestra di dialogo, in Avvio rapido iniziare a digitare proprietà marca, quindi selezionare le proprietà per le marche richieste dalla lista visualizzata.

A livello di disegno e vista è possibile aprire le proprietà delle marche in uno dei seguenti modi:

Nella scheda Disegni & report cliccare su Proprietà disegni, selezionare il tipo di disegno e andare direttamente alle proprietà delle marche cliccando sul pulsante della rispettiva marca (disegni di progetto e montaggio) oppure passare alle proprietà della vista del disegno e cliccare sulla rispettiva marca nella struttura ad albero delle opzioni (altri tipi di disegni).
In un disegno aperto, cliccare due volte sullo sfondo del disegno e passare direttamente alle proprietà delle marche cliccando sul pulsante della rispettiva marca (disegni di progetto e montaggio) oppure passare alle proprietà vista e cliccare sulla rispettiva marca nella struttura ad albero delle opzioni.
In un disegno aperto, andare a Disegno > Proprietà, selezionare Vista e cliccare sulla rispettiva marca nella struttura ad albero delle opzioni.

Proprietà delle marce nel pannello proprietà

La maggior parte delle proprietà elencate di seguito è disponibile anche a livello di disegno e vista.


Impostazione	Descrizione
Salvataggio, caricamento e ricerca delle proprietà nel pannello proprietà	Per caricare le proprietà esistenti, selezionare le proprietà dalla lista. Per salvare le proprietà modificate, cliccare su . È inoltre possibile salvare le proprietà con un altro nome. Per cercare una proprietà, iniziare a digitare il nome della proprietà.
Marca

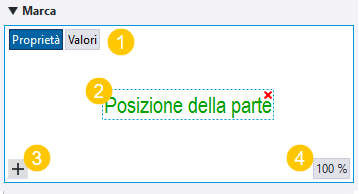

Vista dell'editor marche	(1) Cliccare sul pulsante Proprietà o Valori per visualizzare il nome della proprietà o il valore della proprietà nella vista dell'editor marca. Questi pulsanti sono disponibili quando si modifica una marca esistente. (2) L'anteprima della marca mostra gli elementi aggiunti e la rappresentazione selezionata per la marca. È possibile trascinare gli elementi in un'altra posizione. Per eliminare un elemento, cliccare sul pulsante rosso di cancellazione nell'angolo superiore destro dell'elemento. (3) Nuovo elemento. Utilizzare il pulsante Nuovo elemento per aprire la lista elementi e selezionare gli elementi da aggiungere alla marca. Gli elementi disponibili dipendono dal tipo di oggetto selezionato. Se la marca contiene già l'elemento, l'elemento include un testo In uso. È inoltre possibile cercare gli elementi. Se non si trova l'attributo utente richiesto nella lista, è possibile digitare il nome dell'attributo nella casella di ricerca e premere Invio per aggiungerlo. Per ulteriori informazioni sugli elementi della marca, vedere "Elementi della marca nelle marche di disegno". (4) Il pulsante % mostra il livello di zoom corrente nell'anteprima. È possibile eseguire lo zoom avanti o indietro scorrendo il pulsante centrale del mouse. Cliccare sul pulsante per eseguire lo zoom su miglior adattamento.
Carattere
Colore carattere, Carattere, Altezza carattere (impostazioni Carattere nelle proprietà a livello di vista e disegno)	Definire il tipo, il colore e l'altezza del carattere utilizzato nei testi degli elementi. È possibile utilizzare un colore standard o un colore RGB. Cliccando su ... si accede ad altre scelte di font. Per modificare il carattere di default della marca, utilizzare l'opzione XS_MARK_FONT.
Struttura interna, Struttura esterna (Contorno elementi e Contorno marca nelle proprietà a livello di vista e disegno)
Bordo,Colore struttura	Definisce il tipo e il colore del bordo per uno o più elementi oppure per l'intera marca. È possibile utilizzare un colore standard o un colore RGB. L'impostazione Struttura interna è attivata solo se è stato selezionato un elemento o un contorno interno nell'editor visivo.
Valore numerico
Unità e Form.	Modificare le unità e il formato degli elementi di lunghezza e diametro selezionati nella vista dell'editor.
Sfondo (Sfondo nelle proprietà a livello di vista e disegno)	Selezionare Opaco per nascondere la parte del disegno coperta dalla marca. Selezionare Trasparente per visualizzare la parte del disegno coperta dalla marca, in modo, ad esempio, che la linea di costruzione sia visibile.
Linea guida	Definisce il tipo di linea guida e il tipo di freccia della linea e la modalità di visualizzazione delle linee guida per le marche unite. Selezionare uno dei seguenti tipi di Linea guida: Linea guida usa sempre una linea guida. Lungo linea o linea guida tenta di trovare uno spazio lungo la parte per la marca. Se non è possibile, Tekla Structures utilizza una linea guida. Lungo la linea posiziona la marca sempre lungo la parte. La marca si sovrappone ad altri elementi se non vi è spazio sufficiente. Orizzontale all'interno della parte posiziona la marca sempre all'interno della parte. All'intero della parte lungo la parte posiziona la marca sempre dentro la parte e parallelamente all'asse della parte. Orizzontale all'interno della parte o con linea guida tenta di trovare spazio dentro la parte per la marca. Se non è possibile,Tekla Structures posiziona la marca lungo la parte con una linea guida. All'interno della parte lungo la parte o con linea guida tenta di trovare spazio per la marca dentro la parte e la allinea parallelamente all'asse della parte. Se non è possibile, Tekla Structures posiziona la marca lungo la parte con una linea guida. Centrata lungo la parte posiziona la marca parte lungo la faccia della parte e al centro. Parallele posiziona la marca parallela alla barra d'armatura. Linea guida o parallela posiziona la marca parallela alla linea della barra d'armatura. Se non vi è spazio sufficiente per la marca, viene creata una linea guida.
Marche combinate Marca gruppo barre	Se si uniscono le marche o si aggiungono marche di gruppi di barre d'armatura, selezionare una delle seguenti opzioni Marche combinate o Marca gruppo barre: Una linea guida per gruppo crea una linea guida per un gruppo di oggetti. Una linea guida per riga unisce le marche e crea una linea guida per una riga di oggetti. Linee guida parallele unisce le marche e crea linee guida parallele. Linea guida ad un punto unisce le marche e disegna tutte le linee guida in un punto. Linee guida perpendicolari consente di creare marche con linee guida perpendicolari nei gruppi di barre d'armatura. Crea marche con linee guida in ciascuna barra d'armatura in un piano del gruppo. Linea guida a prima e ultima consente di creare marche con linee guida perpendicolari nei gruppi di barre d'armatura. Crea le marche sulla prima e sull'ultima barra d'armatura in un gruppo. È possibile controllare la lunghezza delle linee guida perpendicolari con l'opzione avanzata `XS_MARK_LEADER_LINE_LENGTH_FOR_PERPENDICULAR` (File > Impostazioni > Opzioni avanzate > Marcatura - generale). Il valore di default è 0 mm.
Freccia	Selezionare uno dei tipi Freccia elencati.
Marche identiche nella stessa unità di getto	Questa impostazione è destinata alle marche d'armatura unite. Una linea guida per gruppo crea una linea guida per un gruppo di barre d'armatura. Una linea guida per riga unisce le marche e crea una linea guida per una riga di barre d'armatura. Linee guida parallele unisce le marche e crea linee guida parallele. Linea guida ad un punto unisce le marche e disegna tutte le linee guida in un punto. Non unire non unisce le marche. Tekla Structures crea una linea guida individuale per ciascuna marca. Questa opzione è disponibile solo nelle proprietà a livello di vista e disegno Se si seleziona Non unire, è comunque necessario definire il contenuto delle marche unite automaticamente da Tekla Structures.
Posizionamento L'opzione avanzata XS_MARK_INTELLIGENT_PLACING influisce sul posizionamento della marca.
Allineamento	Selezionare il punto in cui allineare la marca: Sinistra Centro Destra Linea guida L'opzione Linea guida è disponibile nei seguenti tipi di marche: marche bulloni, marche di connessione, marche parti, marche parti adiacenti, marche oggetti getto, marche d'armatura, marche d'armatura adiacenti, marche d'armatura unite e marche trattamento superficiale.
Rotazione	Definire la rotazione della marca.
Metodo di posizionamento	Libero consente a Tekla Structures di cercare la prima posizione idonea per la marca. Fisso consente di posizionare la marca in qualsiasi posizione. Quando si utilizza l'opzione Fisso, la marca rimane nella posizione corrente anche se si aggiorna il disegno. Al contrario, con Libero, Tekla Structures tenta di individuare la posizione ottimale per l'oggetto di annotazione. Per ulteriori informazioni sul posizionamento di diversi oggetti di annotazione, vedere Proprietà di posizionamento per marche, quote, note, testi e i simboli nei disegni.
Posizione (Quarto nelle proprietà a livello di vista e disegno)	Definire le aree in cui Tekla Structures cerca una posizione per posizionare la marca.
Distanze	(1) Distanza s (Margine di ricerca a livello vista e disegno) è il margine vuoto che si desidera lasciare attorno alla marca. (2) Distanza d min (Distanza minima a livello di vista e disegno) è la distanza minima della marca dalla parte. (3) Distanza d max (Distanza massima a livello di vista e disegno) è la distanza massima della marca dalla parte. Se si utilizzano valori Distanza s e Distanza d min più alti, il posizionamento delle marche non funziona correttamente.

Proprietà delle marche aggiuntive a livello di vista e disegno

Le proprietà marca a livello di vista e disegno contengono alcune impostazioni di visibilità aggiuntive non disponibili nel pannello proprietà.


Impostazione	Descrizione
Scheda Contenuto
Contenuto	A livello di disegno e vista è necessario selezionare informazioni aggiuntive per determinati tipi di marche. Ad esempio, per le marche della parte occorre definire le relative impostazioni separatamente per le parti principali e secondarie e per le parti principali e secondarie del sotto-assemblaggio. Per le marche bullone, è necessario scegliere se le marche dei bulloni sono destinate ai bulloni di cantiere o ai bulloni di officina. Per le marche d'armatura, è necessario scegliere se le marche d'armatura sono destinate a barre d'armatura singole, a gruppi di barre d'armatura o a reti.
Scheda Generale (o Aspetto in alcune marche)
Visibilità marca Visibilità nella vista	Definire la visibilità delle marche nella vista. distribuita distribuisce le marche nella vista. Tekla Structures crea solo marche che non sono visibili nelle altre viste. sempre crea sempre marche nella vista, indipendentemente dalle impostazioni nelle altre viste. preferita agisce come distribuita, ma la vista preferita ha una priorità più alta. Selezionare distribuita solo per una vista nel disegno. Se si impostano altre viste su distribuita, le marche vengono posizionate solo nella vista con l'opzione Visibilità nella vista impostata su preferita. L'opzione mai non crea marche.
Visibilità marca Parti fuori dal piano della vista	Definisce se visualizzare le marche delle parti all'esterno del piano della vista: Visibile visualizza le marche delle parti all'esterno del piano della vista nel disegno. Non visibile non visualizza le marche all'esterno del piano della vista.
Visibilità marca Unisci marche	Questa impostazione interessa le marche della parte e le marche di rivestimento. Si unisce le marche. Per ulteriori informazioni sulla distanza di unione e su altri principi di unione delle marche parte, vedere Unione di marche. Di default, la distanza di unione massima è 1200 mm dalla parte.
Visibilità delle marche bulloni Nelle parti principali Nelle parti secondarie Nei sotto-assemblaggi delle parti principali Nei sotto-assemblaggi delle parti secondarie	Definisce la visibilità delle marche bulloni. Visibile visualizza le marche bulloni. Non visibile non visualizza le marche bulloni. Le seguenti opzioni avanzate influiscono anche sulla visibilità delle marche bulloni: XS_BOLT_MARK_IS_ALWAYS_VISIBLE XS_BOLT_MARK_IS_ALWAYS_VISIBLE_IN_GA
Ignora dimensione	Questa impostazione si riferisce alle marche dei bulloni. Esclude le marche bulloni in formato standard dai disegni, ovvero Tekla Structures non visualizza le marche bulloni delle dimensioni definite nei disegni. Esistono alcune opzioni avanzate che possono essere utilizzate insieme all'impostazione Ignora dimensione, in modo da indicare prima la dimensione da ignorare, quindi impostare l'opzione avanzata: XS_OMITTED_DIAMETER_TYPE definisce se la dimensione ignorata è la dimensione del bullone (valore `BOLT`) o del foro (valore `HOLE`). XS_OMITTED_BOLT_TYPE può essere utilizzato per filtrare le marche dei bulloni ignorate in base allo standard bullone. Immettere il nome dello standard bullone come valore, ad esempio, 7990. È inoltre possibile utilizzare caratteri jolly, come * o ?. XS_OMITTED_BOLT_ASSEMBLY_TYPE può essere utilizzato per filtrare le marche dei bulloni ignorate in base al tipo di bullone. I valori sono `SITE`, `SHOP` e `SITE_AND_SHOP`.
Scheda Unione nelle proprietà marca delle barre d'armatura
Direzione preferita per l'unione (nella scheda Unione nelle proprietà marca delle barre d'armatura)	Unisci vertic. unisce le marche nella direzione verticale del disegno. Unisci orizz. unisce le marche nella direzione orizzontale del disegno.
