Aggiunta di simboli di connessione a momento nei disegni di Tekla Structures

Nei disegni di progetto/montaggio, le connessioni a momento mostrano le travi collegate alle colonne con connessioni rigide.

Per visualizzare i simboli della connessione a momento per una parte nei disegni, è necessario impostare Connessione a momento su Sì nella scheda Condizioni finali negli attributi utente della parte nel modello.

È possibile creare, aggiornare ed eliminare i simboli di connessione a momento nei disegni di progetto/montaggio utilizzando la macro Crea simboli nodo momento.

Crea simboli nodo momento

Nei disegni di progetto/montaggio, è possibile creare simboli di connessione a momento per mostrare le travi collegate alle colonne con connessioni rigide. I simboli vengono creati in base agli svincoli estremo finale della parte. È possibile creare simboli di connessione a momento automaticamente per tutte le parti in una vista del disegno o per le parti selezionate.

Limitazioni: I simboli di connessione momento vengono creati nelle linee di riferimento. Ciò significa che gli offset non vengono utilizzati.

Aprire il disegno.
Cliccare sul pulsante Applicazioni e componenti del pannello laterale per aprire il catalogo Applicazioni e componenti.
Cercare Crea simboli nodo momento.
Cliccare su Crea simboli nodo momento.
Nella finestra di dialogo Crea simboli nodo momento selezionare il colore per i simboli dall'apposita lista.
Immettere una scala per i simboli nella casella accanto alla lista di colori.
Effettuare una delle seguenti operazioni:
- Per creare i simboli di connessione a momento per tutte le parti in una vista del disegno, selezionare la vista.
- Per creare i simboli di connessione a momento per le parti selezionate, selezionare le parti.
Cliccare su Crea.
I simboli di connessione a momento vengono creati in base alle proprietà degli svincoli estremi della connessione e della parte di analisi.
- Se è presente una connessione, le informazioni sugli svincoli estremi iniziale e finale vengono lette nelle schede Svincoli estremo iniziale e Svincoli estremo finale delle proprietà della parte di analisi.
- Se non è presente una connessione, le informazioni sugli svincoli vengono lette nella scheda Condizioni finali degli attributi utente della parte.

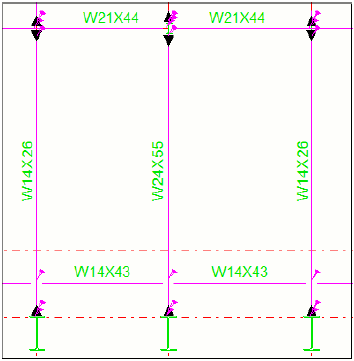

Esempio

Tip:

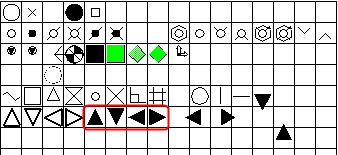

Il simbolo della connessione a momento utilizzato varia a seconda che punti a destra, sinistra, in basso o in alto. I simboli sono recuperati di default dal file dei simboli xsteel.sym. Per utilizzare un altro simbolo, è possibile modificare i simboli nell'Editor simboli aprendo il file dei simboli xsteel.sym e modificando i simboli 87 (simbolo a destra), 86 (simbolo a sinistra), 85 (simbolo in basso) oppure 84 (simbolo in alto) e salvando le modifiche.

Aggiornamento dei simboli di connessione a momento

Se si desidera rimuovere tutti i simboli di connessione a momento creati precedentemente e crearne nuovi aggiornati, è possibile aggiornare i simboli di connessione a momento.

Cliccare sul pulsante Applicazioni e componenti del pannello laterale per aprire il catalogo Applicazioni e componenti.
Cercare la macro Crea simboli nodo momento.
Cliccare su Crea simboli nodo momento.
Effettuare una delle seguenti operazioni:
- Per aggiornare i simboli di connessione a momento di tutte le parti nella vista, selezionare la vista.
- Per aggiornare i simboli di connessione a momento delle parti selezionate, selezionare le parti.
Cliccare su Crea.

Quando si esegue questa operazione, Tekla Structures rimuove tutti i simboli creati precedentemente e crea nuovi simboli aggiornati.

Eliminazione dei simboli di connessione a momento

È possibile eliminare i simboli di connessione a momento di tutte le parti in una vista o delle parti selezionate.

Cliccare sul pulsante Applicazioni e componenti del pannello laterale per aprire il catalogo Applicazioni e componenti.
Cercare la macro Crea simboli nodo momento.
Cliccare su Crea simboli nodo momento.
Effettuare una delle seguenti operazioni:
- Per eliminare i simboli di connessione a momento di tutte le parti nella vista, selezionare la vista.
- Per eliminare i simboli di connessione a momento delle parti selezionate, selezionare le parti.
Cliccare su Elimina.
