Definizione delle riempiture nei disegni
È possibile utilizzare la retinatura sulle facce delle parti, sulle forme di disegno, quali cerchi e poligoni, per mostrare i diversi materiali. È inoltre possibile utilizzare schemi di retinatura sul rivestimento.

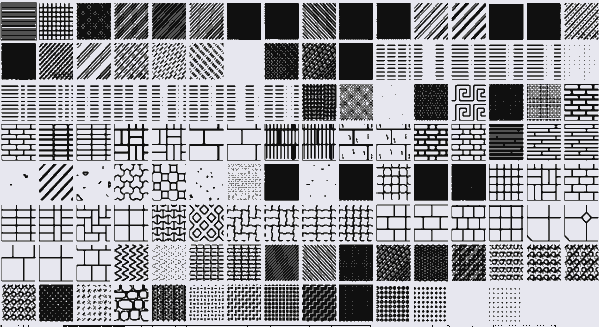

Di default, gli schemi di retinatura si trovano nel file hatch_types1.pat nella cartella …\Tekla Structures\<version>\environments\common\system.
I motivi di retinatura vengono cercati nelle cartelle definite per le seguenti opzioni avanzate, nel seguente ordine: XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.
È inoltre possibile aggiungere schemi di retinatura a Tekla Structures:
-
Per aggiungere schemi di retinatura personalizzati nel file hatch_types1.pat, vedere Create custom hatch patterns (Creazione di schemi di retinatura personalizzati).
-
Se, ad esempio, si dispone di un file dello schema di retinatura (creato in un software CAD), è possibile aggiungerlo al file Tekla Structures .pat con una piccola modifica, vedere Aggiunta di schemi di retinature personalizzati.
