Visualizzazione dei bordi del raccordo nei disegni

Tekla Structures
Modificato: 14 Nov 2024
2025
Tekla Structures

Visualizzazione dei bordi del raccordo nei disegni

I bordi del raccordo sono le linee che definiscono il contorno tra le facce diritte e quelle curve nel modello. Alcuni esempi degli oggetti della struttura contenenti i bordi del raccordo sono profili con raccordi curvi, solette o piatti di contorno con smussi curvi e polybeam curve. I bordi del raccordo possono essere visualizzati in tutti i tipi di disegno per le parti e i getti. I bordi del raccordo sono visibili di default per i nuovi disegni e invisibili per i disegni creati in una versione di Tekla Structures precedente al 2016.

Visualizzazione dei bordi del raccordo nei disegni di progetto e montaggio

Per visualizzare i bordi del raccordo, è necessario impostare Bordi del raccordo visibile nelle proprietà parte. Per i profili, potrebbe essere necessaria la rappresentazione Esatto per visualizzare i bordi del raccordo, in base al profilo. È possibile controllare la visibilità dei bordi del raccordo in proprietà della parte e in proprietà oggetto getto a livello di disegno, vista e oggetto.

Per rendere visibili i bordi del raccordo a livello di disegno in un disegno di progetto e montaggio:

  1. Aprire un disegno di progetto e montaggio contenente parti in acciaio o in calcestruzzo con facce curve, ad esempio profili con raccordi curvi, solette o piatti di contorno con smussi curvi o polybeam curve.
  2. Cliccare due volte sullo sfondo del disegno per visualizzare la finestra di dialogo Proprietà disegno progetto/montaggio.
  3. Cliccare su Parte... o Oggetto getto...
  4. Se è necessario modificare la rappresentazione parte per i profili, selezionare Esatto dalla lista Rappresentazione.
  5. In Marche supplementari selezionare la casella di controllo Bordi del raccordo si/no.
  6. Se necessario, impostare le opzioni delle linee nascoste:
    • Selezionare la casella di controllo Linee nascoste si/no per visualizzare le linee nascoste di altre parti.
    • Selezionare la casella di controllo Proprie linee nascoste si/no per visualizzare le proprie linee nascoste della parte.
  7. Cliccare su Modifica.
    I bordi del raccordo sono ora visibili nel disegno.

Mostrare i bordi del raccordo nelle singole parti

È inoltre possibile modificare le singole parti nei disegni, in modo da visualizzare i bordi del raccordo.
  1. Aprire un disegno contenente parti in acciaio o in calcestruzzo con facce curve, ad esempio profili con raccordi curvi, solette o piatti di contorno con smussi curvi o polybeam curve.
  2. Per aprire le proprietà, cliccare sulla parte desiderata.
    Se il pannello proprietà non è aperto, cliccare due volte sulla parte.
  3. Nella sezione Visibilità attivare l'opzione Bordo del raccordo .
  4. Se necessario, impostare le opzioni delle linee nascoste:
    • Attivare l'opzione Linee nascoste per visualizzare le linee nascoste di altre parti.
    • Attivare l'opzione Proprie linee nascoste per visualizzare le proprie linee nascoste della parte.
  5. Verificare che Esatto sia selezionato nella lista Tipo di rappresentazione.
  6. Cliccare su Modifica.

Esempi

Esempio 1

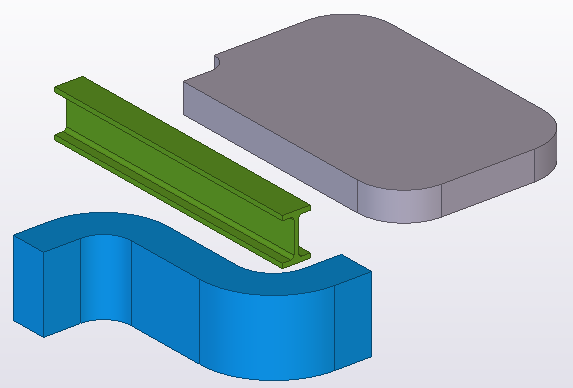

Di seguito è riportato un esempio di bordi del raccordo nel modello:

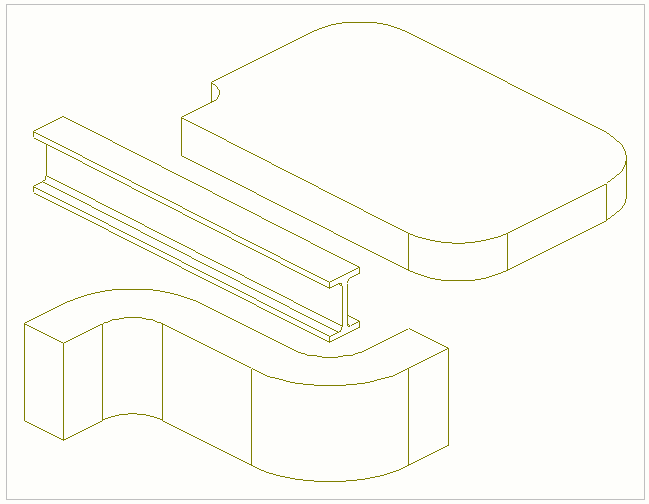

Di seguito è riportato un esempio di parti in un disegno che mostra i bordi del raccordo (Bordi del raccordo on/off selezionato nelle proprietà parte a livello di disegno o Bordo del raccordo selezionato nelle proprietà parte nel pannello proprietà):

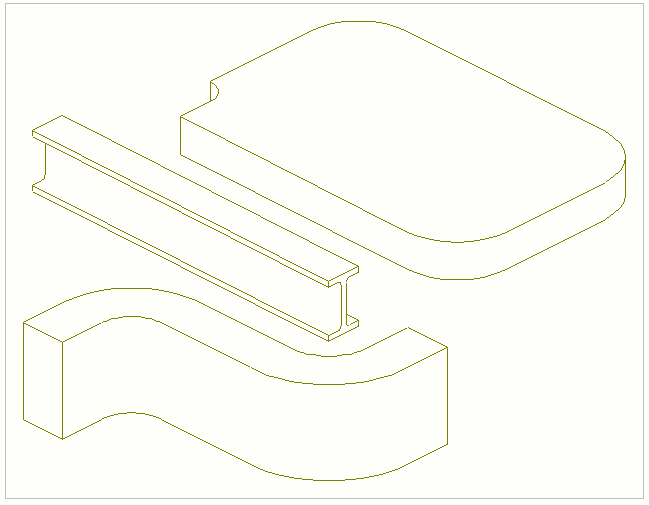

Di seguito è riportato un esempio di parti in un disegno che non mostra i bordi del raccordo (Bordi del raccordo on/off non selezionato nelle proprietà parte a livello di disegno o Bordo del raccordo impostato nelle proprietà parte nel pannello proprietà):

Esempio 2

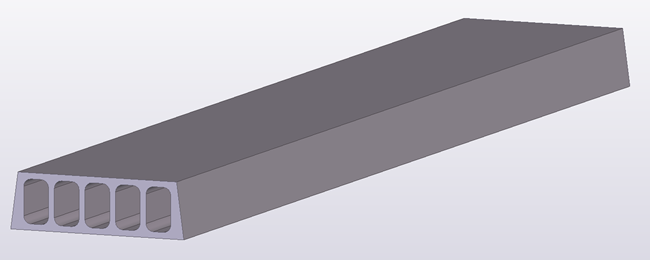

Di seguito è riportato un esempio di soletta alveolare nel modello:

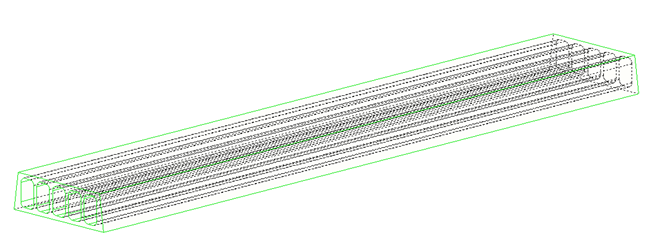

Di seguito è riportato un esempio di soletta alveolare in un disegno che mostra i bordi del raccordo (Bordi del raccordo on/off selezionato nelle proprietà parte a livello di disegno o Bordo del raccordo impostato nelle proprietà parte nel pannello proprietà). Come si vede, la rappresentazione non è molto chiara quando i bordi del raccordo sono visibili:

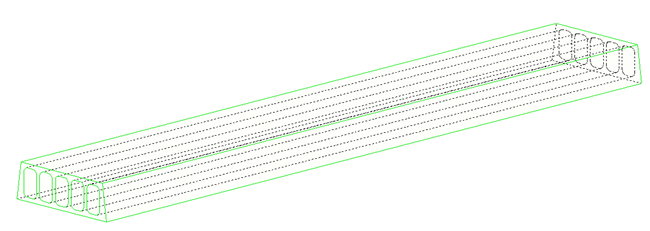

Di seguito è riportato un esempio di soletta alveolare in un disegno che non mostra i bordi del raccordo (Bordi del raccordo on/off non selezionato nelle proprietà parte a livello di disegno o Bordo del raccordo impostato nelle proprietà parte nel pannello proprietà):
