Mostrare gli smussi bordi nei disegni

È possibile visualizzare gli smussi del bordo nei disegni e controllare il modo in cui vengono visualizzati mediante la modifica delle proprietà della parte e le proprietà dello smusso dei bordi. È inoltre possibile aggiungere note associative agli smussi bordo.

Visualizzazione degli smussi del bordo in un disegno

È possibile scegliere se visualizzare gli smussi del bordo nel disegno e la relativa modalità di visualizzazione.

Aprire un disegno con la vista di una parte contenente smussi bordo e cliccare due volte sulla cornice della vista per aprire le proprietà vista del disegno.
Nella struttura ad albero delle opzioni a sinistra selezionare Parte.
Nell'area Marche supplementari delle proprietà parte, selezionare la casella di controllo Smussi bordo si/no.
Nell'elenco Rappresentazione, in base al risultato desiderato, selezionare Contorno o Esatto.

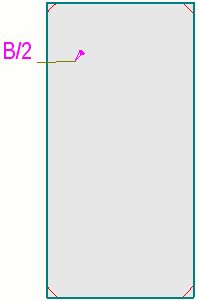

Esatto

Contorno
Cliccare su Modifica.
Se necessario, cliccare due volte sullo smusso del bordo nel disegno e modificare il colore e il tipo di linea nelle proprietà smusso bordo.
È possibile utilizzare un colore standard o un colore RGB.

Esatto	Contorno

Per mostrare gli smussi bordo per una parte particolare in un disegno, cliccare due volte sulla parte nel disegno e, nelle proprietà della parte, cliccare sul pulsante a forma di occhio Smussi bordo

e cliccare su Modifica.

Definizione del colore e del tipo di linea di default per gli smussi dei bordi

È possibile definire un colore e il tipo di linea di default per gli smussi dei bordi nei disegni.

Nel menu File cliccare su Impostazioni > Opzioni e passare alle impostazioni Oggetti di disegno.
Definire il colore della linea di default e il tipo di linea di default per lo smusso bordo.
È possibile utilizzare un colore standard o un colore RGB.
Per salvare le impostazioni di default e chiudere la finestra di dialogo, cliccare su OK.

Tip:

È possibile sovrascrivere manualmente le impostazioni di default in un disegno cliccando due volte sullo smusso del bordo e modificando il colore e il tipo di linea dello smusso del bordo nelle proprietà smusso bordo.

Modifica manuale del colore e del tipo di linea degli smussi dei bordi

È possibile modificare manualmente il tipo e il colore della linea degli smussi dei bordi in un disegno aperto. In questo modo, vengono sovrascritti il colore e il tipo di default definiti nelle impostazioni Oggetti di disegno della finestra di dialogo Opzioni.

Assicurarsi innanzitutto di aver impostato gli smussi bordo visibili nelle proprietà della parte.

Per modificare le proprietà degli smussi bordo, cliccare due volte su uno smusso bordo in un disegno aperto.
Selezionare il colore e il tipo di linea richiesti.
È possibile utilizzare un colore standard o un colore RGB.
Cliccare su Modifica.

Il colore e il tipo di linea cambiano.

Il colore invisibile è spesso utilizzato per le linee degli smussi bordo per evitare di stampare gli smussi bordo o di visualizzarli in scala di grigi, ma essere comunque in grado di vederli e selezionarli, ad esempio, per aggiungere note associative.

Esempio

Gli esempi riportati di seguito illustrano la modalità di visualizzazione degli smussi dei bordi con impostazioni di rappresentazione parte diverse:


Rappresentazione parte Esatto.
Rappresentazione parte Contorno, smusso bordo non selezionato.
Rappresentazione parte Contorno, smusso bordo selezionato.

Aggiunta di note associative agli smussi bordo

È possibile aggiungere note associative agli smussi bordo.

Aprire un disegno di una parte con smussi bordo.
Cliccare due volte sulle parti e gli smussi dei bordi e modificare le proprietà della parte e degli smussi dei bordi, in modo che gli smussi dei bordi siano visibili e sia possibile selezionarli facilmente.
Per aprire le proprietà delle note associative, tenere premuto Maiusc e nella scheda Annotazioni nel disegno cliccare su uno dei comandi nel menu a discesa Nota.
È inoltre possibile selezionare Nota associativa nella lista degli oggetti del pannello proprietà.
Nella lista Tipo di oggetto selezionare Smusso bordo.
Nell'editor visivo delle note associative, cliccare sul pulsante più per aprire la lista degli elementi e selezionare gli elementi da aggiungere nella nota.
È possibile eliminare gli elementi non necessari dalla nota cliccando sul pulsante rosso di cancellazione
Modificare le altre proprietà in base alle proprie esigenze.
Per aggiungere la nota, cliccare su uno smusso bordo nel disegno.

Se si utilizza una linea guida, è necessario selezionare una posizione per la nota.

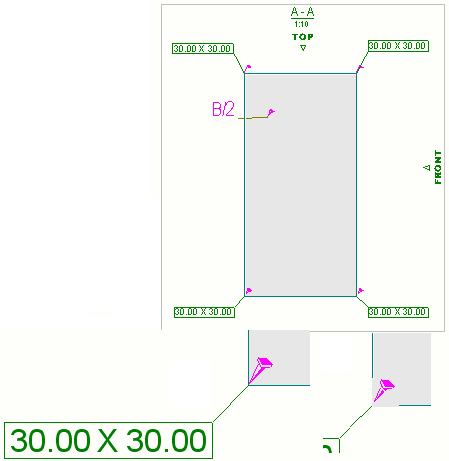

Esempio: Smussi bordo

Di seguito sono riportati esempi tipici delle modalità in cui è possibile visualizzare gli smussi dei bordi nei disegni.

Nel primo esempio, la parte Rappresentazione è stata impostata su e Esatto e Smussi bordo sono state impostata come visibili. Il colore invisibile è utilizzato per le linee degli smussi bordo poiché, in genere, gli smussi bordo non sono mostrati nelle stampe, tuttavia è necessario visualizzarli e selezionarli nel disegno, ad esempio, per aggiungere note associative.

Nel secondo esempio Rappresentazione è stata impostata su Contorno e Smussi bordo è stato impostato come visibile nelle proprietà della parte. Il colore invisibile è utilizzato per le linee degli smussi bordo, poiché può essere necessario visualizzare e selezionare gli smussi nel disegno, ad esempio, per aggiungere note associative. Questo tipo di rappresentazione viene spesso utilizzato quando la scala è di dimensioni ridotte e non è necessario visualizzare in modo chiaro gli smussi. Lo smusso bordo presentato nell'angolo inferiore destro dell'immagine mostra l'aspetto dello smusso bordo quando è selezionato.
