Metodo di quotatura di sagome, fori e incavi
Logica e funzionalità di quote delle sagome, quote dei fori e quote degli incavi nella quotatura a livello vista sono più chiare e prevedibili. La definizione della geometria come sagoma, foro o incavo viene fornita una sola volta per l'oggetto da quotare e viene quindi utilizzata in tutte le viste del disegno.
La definizione di forma e foro viene stabilita osservando l'ombra di un oggetto nelle tre direzioni X, Y e Z nel modo seguente:
-
I punti lungo il bordo esterno del solido sono quotati come sagoma.
-
I contorni interni nel solido saranno quotati come fori.
Inoltre, un poligono regolare con almeno 8 punti è considerato come un foro circolare. Ad esempio, un taglio poligonale con smussi d'angolo arrotondati viene riconosciuto come foro circolare.
-
Tutti gli altri punti geometrici non visibili nell'ombra verranno quotati come incavi.

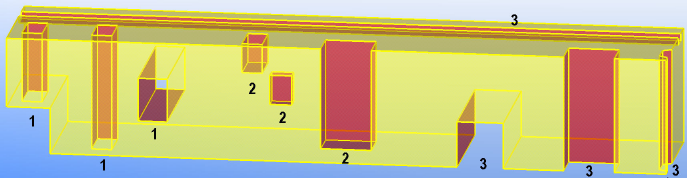

Nell'immagine di seguito sono riportati alcuni esempi di ciascun tipo di geometria:
- Fori
- Incavi
- Forme
Esempi

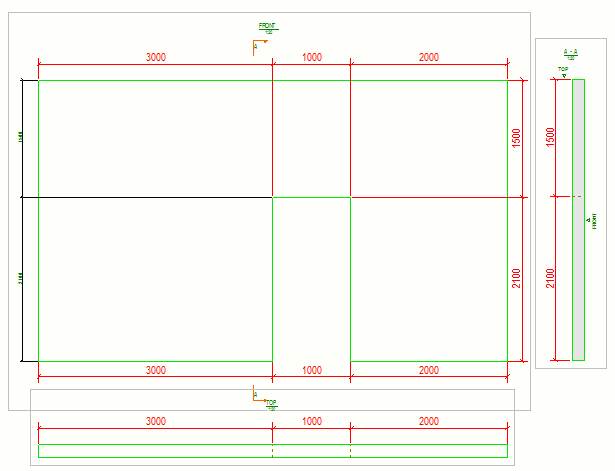

Di seguito è riportato l'esempio di una sagoma in un oggetto del modello e le quote in un disegno:

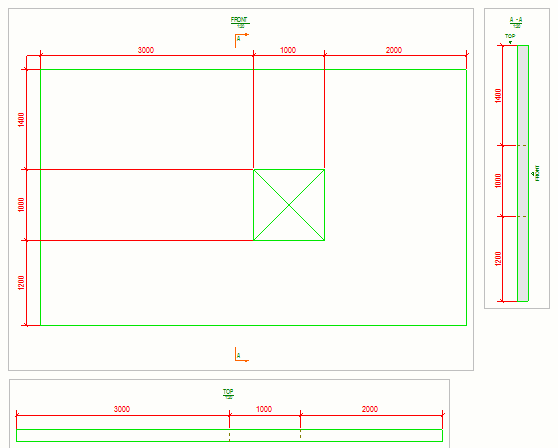

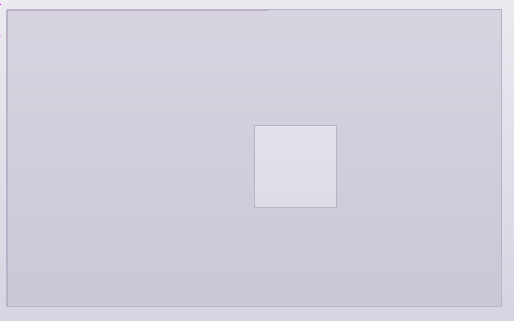

Di seguito è riportato l'esempio di un foro in un oggetto del modello e le quote in un disegno:

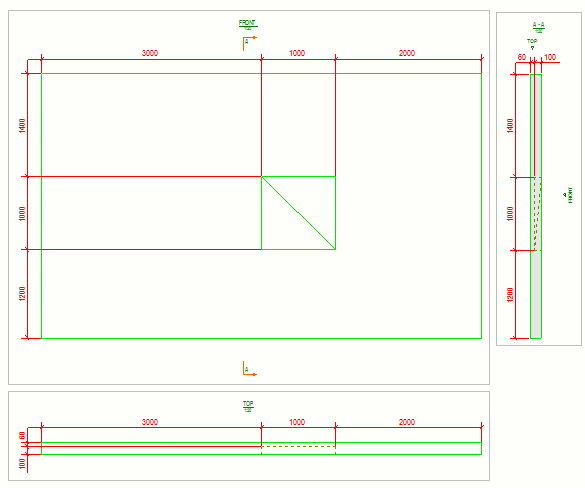

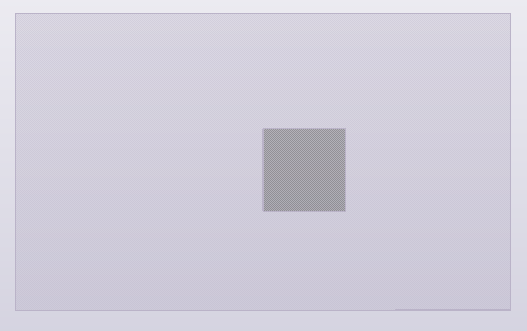

Di seguito è riportato un esempio di incavo in un oggetto del modello e le quote in un disegno:
