È possibile utilizzare le retinature come riempimenti in parti, parti adiacenti e sezioni trasversali in un disegno. È possibile utilizzare la retinatura automatica o manuale.

1. Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
2. Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
3. Disegni di officina, assemblaggio e unità di getto: Cliccare su Creazione delle viste nella struttura ad albero delle opzioni a sinistra, selezionare la vista e le proprietà da modificare e cliccare su Proprietà vista.
4. Cliccare su Parte e aprire la scheda Riempimento.
5. Selezionare la retinatura dalla lista Tipo. Selezionare Automatico o uno schema di retinatura manuale.

   Per visualizzare un'anteprima della retinatura, cliccare sul pulsante ... accanto alla lista Tipo.

   È inoltre possibile selezionare la retinatura desiderata cliccando due volte nella finestra Riempitura (Hatches).

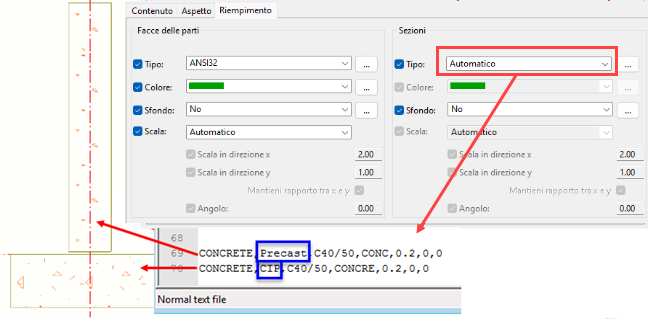

   Selezionando Automatico, Tekla Structures usa la retinatura definita nel file degli schemi di retinatura (.htc). Ciascun tipo di disegno dispone del proprio file di schema.

   I nomi dei file di schema Tekla Structures sono definiti nella categoria Retinatura della finestra di dialogo Opzioni avanzate:

   XS_DRAWING_GA_HATCH_SCHEMA

   XS_DRAWING_CAST_UNIT_HATCH_SCHEMA

   XS_DRAWING_SINGLE_PART_HATCH_SCHEMA

   XS_DRAWING_ASSEMBLY_HATCH_SCHEMA

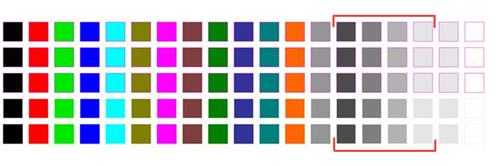

6. Definire un colore della retinatura nella casella Colore.

   Il colore può essere definito solo dopo aver selezionato una retinatura. È possibile utilizzare un colore standard o un colore RGB.

7. Definire un colore di sfondo della retinatura nella casella Sfondo.

   Il colore di sfondo può essere definito solo dopo aver selezionato una retinatura. È possibile utilizzare un colore standard o un colore RGB. Se si seleziona No, il colore di sfondo del disegno viene utilizzato come colore di sfondo della retinatura.

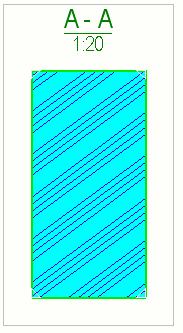

8. In Scala scegliere se utilizzare la scalatura e la rotazione automatiche o personalizzate per le retinature.

   Se si selezionano la scalatura e la rotazione automatiche, Tekla Structures scala automaticamente la retinatura in base alla dimensione del profilo e non è necessario modificare i disegni manualmente. Scegliendo Personalizzato per la scalatura e la rotazione:

   • Immettere le scale in Scala in direzione x e Scala in direzione y e scegliere se Mantieni rapporto tra x e y.

   • Immettere l'angolo di rotazione nella casella Angolo. L'angolo 0.0 è per la direzione orizzontale e 90.0 per quella verticale.

9. Disegni di officina, assemblaggio e unità di getto: Cliccare su Salva per salvare le proprietà della vista. Tornare quindi alle proprietà del disegno cliccando su Chiudi.
10. Disegni di progetto e montaggio: Cliccare su OK per tornare alle proprietà del disegno.
11. Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.
    Nota:

    Se le retinature non vengono visualizzate nel disegno, verificare se nel log storico sessioni sono presenti i seguenti messaggi:

    "Solid warning: Clipped part Id: XXXX was created with second fall back and may contain overlapping volume and area."

    "Solid warning: Pour Id: XXX was created with second fall back and may contain overlapping volume and area."

    Di solito è sufficiente spostare leggermente una parte o un taglio, di circa 1 mm, in qualsiasi direzione.

Esempio 2

Per rappresentare l'isolante è possibile utilizzare i tipi di riempimento riportati di seguito.

Questi tipi di retinatura possono essere scalati e ruotati.

Nome retinatura	Schema
HARD_INS1
SOFT_INS
SOFT_INS2
