Creazione di schemi di retinatura personalizzati

È possibile aggiungere manualmente schemi di retinatura nel file hatch_types1.pat.

Aggiunta di schemi di retinatura

Aprire il file hatch_types1.pat utilizzando un editor di testo.

Di default, il file si trova nella cartella …\Tekla Structures\<version>\environments\common\system. Aggiungere i propri schemi nel file e salvarli in una cartella definita nella cartella XS_PROJECT, XS_FIRM, XS_SYSTEM o XS_INP.

Per ulteriori informazioni sulla posizione del file, vedere Definizione di retinature nei disegni.

Utilizzare la seguente sintassi per lo schema di retinatura:

*pattern-name[, description]

angle, X origin, Y origin, X offset, Y offset, Dash1, Dash2,,,DashN
Digitare la linea di intestazione dello schema di retinatura:

Una definizione dello schema inizia con una riga di intestazione. Questo inizia con un asterisco (*) immediatamente seguito da un nome di non più di 31 caratteri (senza spazi consentiti). Il nome può essere seguito da una descrizione facoltativa per lo schema.

Sintassi: *pattern-name[, description]

Ad esempio: *CHECKERED,Checkered plate
Immettere le righe per lo schema:

Le righe che seguono l'intestazione definiscono ciascuna delle linee parallele uniformemente distanziate utilizzate per creare lo schema. È richiesta solo una riga, ma schemi più complessi possono richiedere più righe.

angle, X origin, Y origin, X offset, Y offset, Dash1, Dash2,,,DashN

Sintassi:

0, 0.0, 0.0, 25.4, 25.4, 25.4, -25.4

90, 12.7, 12.7, 25.4, 25.4, 25.4, -25.4

Vedere l'esempio riportato di seguito per l'aspetto di questo schema.
Salvare il file .pat.

Salvare il file in una cartella definita nella cartella XS_PROJECT, XS_FIRM, XS_SYSTEM o XS_INP.

Uno schema con l'intestazione definita viene visualizzato in Tekla Structures nelle liste dei tipi di riempimento nelle proprietà degli oggetti disegno.

Quando si aggiunge la retinatura in un oggetto del disegno, viene inserita in un punto specifico (l'origine dello schema), che sarà un punto sul contorno dell'area di riempimento. L'area all'interno del contorno viene quindi riempita ripetendo infinitamente le linee definite in ciascuna riga della definizione dello schema lungo gli assi X e Y locali della linea. Ciascuna riga nella definizione può definire una linea con diversi assi X e Y locali e diversi punti di partenza in relazione all'origine dello schema. In questo modo, è possibile sviluppare uno schema costituito da qualsiasi numero di linee disegnate in qualsiasi direzione.

Esempio di una retinatura personalizzata in un poligono di disegno

In questo esempio viene descritto come applicare lo schema CHECKERED in un poligono di disegno.

Lo schema è definito come segue:

*CHECKERED,Checkered plate

0, 0.0, 0.0, 25.4, 25.4, 25.4, -25.4

90, 12.7, 12.7, 25.4, 25.4, 25.4, -25.4

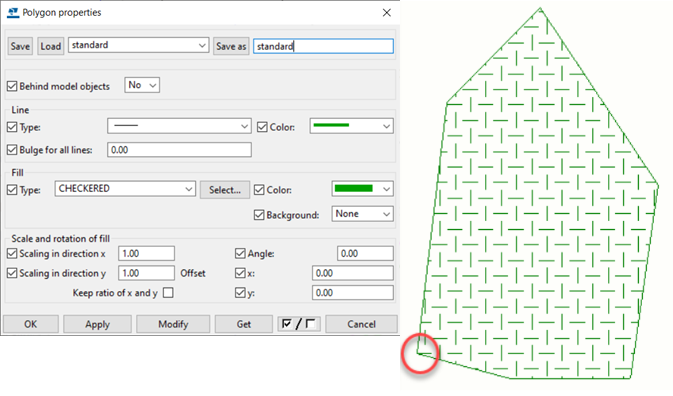

In Tekla Structures creare un poligono in un disegno.
Il primo punto del poligono sarà l'origine dello schema di retinatura.
Cliccare due volte sul poligono per aprire le relative proprietà.
Selezionare CHECKERED come tipo di riempimento.
Impostare la scala in X e Y su 1 e l'angolo su 0.
Cliccare su Modifica per applicare lo schema.

Il vertice circondato da un cerchio rosso è il primo punto del poligono, quindi l'origine dello schema.

Considerare la prima linea della definizione dello schema:

0, 0.0, 0.0, 25.4, 25.4, 25.4, -25.4
- Il secondo e il terzo valore definiscono l'origine X e l'origine Y. In questo caso, entrambi sono 0, pertanto questa linea inizia dall'origine dello schema. L'angolo è 0, pertanto la linea è orientata lungo l'asse X. Poiché l'angolo del riempimento è stato impostato su 0 nelle proprietà poligono, questo corrisponde anche all'asse X globale del disegno.

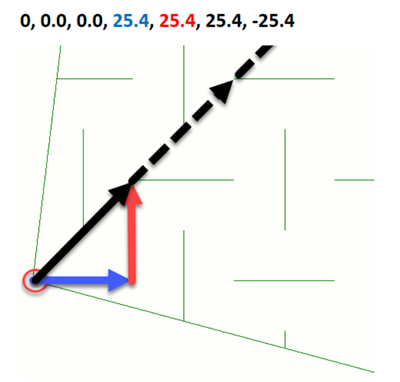

- I valori 4 e 5 (rispettivamente offset X e offset Y) determinano la posizione delle copie della linea. La prima copia della linea inizierà 25,4 unità in X e 25,4 unità in Y dall'origine. Ciò è illustrato dall'immagine riportata di seguito, dove le frecce nere rappresentano lo spostamento da una linea a quella successiva, mentre le frecce blu e rosse rappresentano i componenti X e Y di questo spostamento.
- I valori 6 e 7 sono opzionali. Se una definizione di linea contiene solo 5 valori, la linea è una linea continua senza spazi. Le linee tratteggiate vengono create aggiungendo coppie di valori positivi e negativi. I valori positivi rappresentano la lunghezza delle sezioni visualizzate della linea e i valori negativi rappresentano la lunghezza delle sezioni nascoste. In questo caso, la linea è costituita da un segmento lineare di 25,4 unità seguito da uno spazio di 25,4 unità.

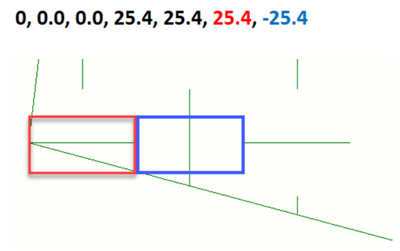

  Ciò è illustrato nella seguente immagine:
La seconda linea è ruotata di 90 gradi, pertanto si allontana dall'origine dello schema lungo l'asse Y globale del disegno.

90, 12.7, 12.7, 25.4, 25.4, 25.4, -25.4

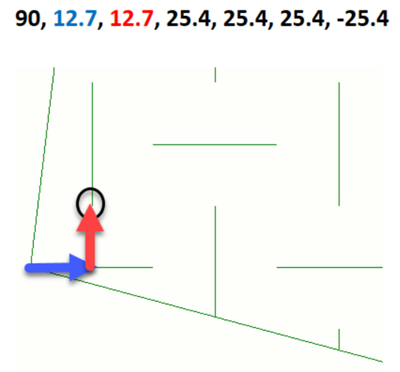

La relazione origine X è 12,7 e quella Y è 12,7. Ciò è illustrato nella seguente immagine:
