Aggiunta di esplosi armatura nelle marche delle barre d'armatura

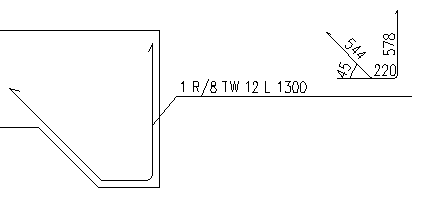

Per illustrare forma e quote della barra nel disegno, è possibile aggiungere un esploso armatura della barra d'armatura nella relativa marca.

Nelle marche delle barre d'armatura create manualmente e automaticamente è possibile aggiungere l'esploso armatura.

Nota:

Un'immagine sviluppo ferro è progettata solo per i casi in cui un gruppo rastremato contiene barre con lo stesso numero di segmenti. Se si dispone di un gruppo rastremato contenente barre con un numero diverso di segmenti, dividere il gruppo in gruppi più piccoli usando il modificatori proprietà.

Suggerimento:

Per modificare la lunghezza della linea guida, il colore, il tipo di linea o la rappresentazione di un esploso armatura, aprire il file rebar_config.inp situato nella cartella sistema definita dall'opzione avanzata XS_SYSTEM e modificare le seguenti linee: PullOutLeaderLineMinLength, PulloutColor, PulloutVisibleLinetype e PulloutRepresentation.

Aggiunta di esplosi armatura nelle marche delle barre d'armatura automatiche

Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
Disegni di unità di getto: Cliccare su Creazione delle viste nella struttura ad albero delle opzioni a sinistra, selezionare la vista e le proprietà da modificare e cliccare su Proprietà vista.
Cliccare su Marca armatura nella struttura ad albero delle opzioni.
Per aggiungere un esploso armatura nella marca della barra d'armatura, cliccare due volte sull'elemento Esploso armatura nella lista Elementi disponibili.

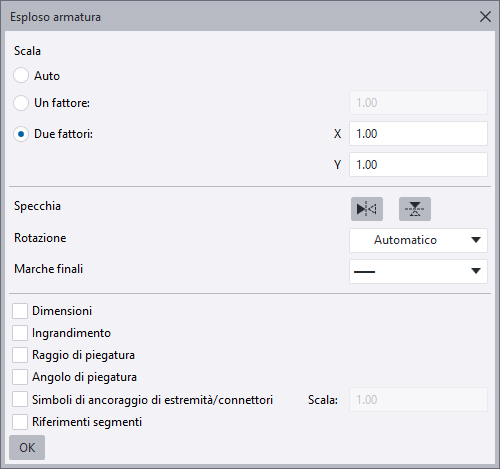

Nella finestra di dialogo Esploso armatura definire le impostazioni dell'esploso armatura.

Per ulteriori informazioni sulle impostazioni, vedere la sezione "Impostazioni dell'esploso armatura" di seguito.
Cliccare su OK.
Salvare le proprietà della marca per uso futuro con un nome univoco.
Disegni di unità di getto: Cliccare su Salva per salvare le modifiche nelle proprietà della vista e su Chiudi per tornare alle proprietà del disegno.

Disegni di progetto e montaggio: Cliccare su OK.
Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.

Aggiunta manuale di esplosi armatura nelle marche delle barre d'armatura

In un disegno aperto contenente le marche di armatura e barra d'armatura, cliccare due volte su una marca della barra d'armatura.
Le proprietà delle marche delle barre d'armatura sono visualizzate nel pannello proprietà.
Nell'anteprima dell'editor marche cliccare su una posizione della marca in cui si desidera aggiungere l'esploso armatura.
Per aggiungere un elemento esploso armatura nella marca, cliccare sul pulsante Nuovo elemento nell'editor e selezionare Esploso armatura.

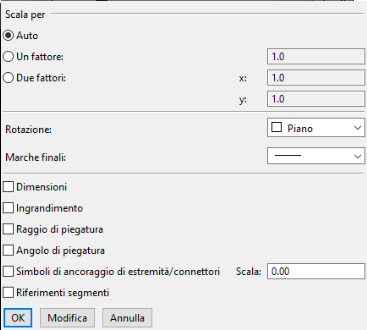

Nella finestra di dialogo Esploso armatura definire le impostazioni dell'esploso armatura.
Per ulteriori informazioni sulle impostazioni dell'esploso armatura, vedere "Impostazioni dell'esploso armatura" di seguito.
Cliccare su OK.
Per applicare le modifiche alla marca della barra d'armatura, cliccare su Modifica nel pannello proprietà.

Tekla Structures aggiunge l'esploso armatura nella marca.

Impostazioni dell'esploso armatura


Impostazione	Descrizione
Scala per	Selezionare l'opzione di scala: Auto scala automaticamente l'esploso dell'armatura. Un fattore e Due fattori scalano l'esploso armatura in base ai valori immessi. La scala dell'esploso armatura fa riferimento alla scala della vista disegno. Ad esempio, se la scala della vista disegno è 1/10 e la scala dell'esploso armatura è 2, la scala effettiva dell'esploso armatura nella vista disegno sarà 1/5.
Specchia	Specchiare gli esplosi armatura orizzontalmente o verticalmente. Per eseguire la specchiatura, cliccare sul pulsante di specchiatura: La specchiatura è disponibile solo nelle proprietà a livello oggetto, nelle modalità Un fattore e Due fattori.
Rotazione	In selezionare la rotazione dell'esploso armatura: Automatico, Piano o 3D. Se l'esploso armatura è 3D e si seleziona Automatico, Tekla Structures mostra automaticamente l'esploso armatura in 3D.
Marche finali	Selezionare la forma desiderata delle estremità barre negli esplosi armatura.
Dimensioni	Selezionare Dimensioni per visualizzare le quote della barra nell'esploso armatura.
Ingrandimento	Selezionare Ingrandimento per visualizzare più nitidamente i ganci della barra d'armatura nell'esploso armatura.
Raggio di piegatura	Selezionare Raggio di piegatura per visualizzare il raggio di piegatura sotto forma di diametro del mandrino.
Angolo di piegatura	Selezionare Angolo di piegatura per visualizzare gli angoli di piegatura della barra nell'esploso armatura.
Simboli di ancoraggio di estremità/connettori	Selezionare Simboli di ancoraggio di estremità/accoppiamento per visualizzare i simboli grafici che rappresentano i connettori delle barre d'armatura e gli ancoraggi di estremità nell'esploso armatura.
Riferimenti segmenti	Selezionare Riferimenti segmenti per visualizzare i riferimenti segmenti anziché le quote nell'esploso armatura. Nella finestra di dialogo Esploso armatura nelle proprietà delle marche delle barre d'armatura a livello oggetto, l'opzione Riferimenti segmenti è disponibile solo se l'opzione avanzata XS_ENABLE_PULLOUT_PLACEHOLDERS è impostata su `TRUE`. Nella finestra di dialogo Esploso armatura delle proprietà delle marche delle barre d'armatura a livello vista, questa opzione è sempre disponibile.

Esempi

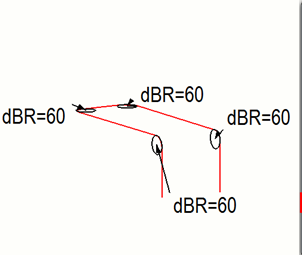

Un esploso armatura 3D che mostra il raggio di piegatura:

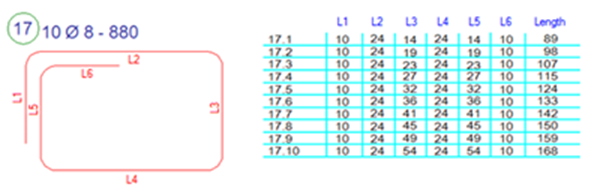

Riferimenti segmenti visualizzati al posto delle quote:
