Aggiunta di squadratura e foldmark alle stampe (stampa precedente)
È possibile aggiungere squadratura attorno ai disegni stampati e foldmark per indicare le piegature. È possibile selezionare un colore per squadratura e foldmark
Le istruzioni seguenti si applicano quando si stampa utilizzando stampanti del Catalogo stampanti, ovvero se è stata impostata l'opzione avanzata XS_USE_OLD_PLOT_DIALOG su TRUE nel . Se questa opzione avanzata viene impostata su FALSE, si utilizza la funzionalità di stampa più recente, in cui non è possibile impostare bordi e foldmark utilizzando la finestra di dialogo Stampa Disegni.
La squadratura dei disegni da stampare è controllata dal file standard.fms nella cartella di sistema. Non sono disponibili opzioni di salvataggio nella finestra di dialogo Proprietà squadratura, pertanto i valori di default si trovano in un file standard. È possibile salvare il file standard nella cartella del modello, quindi copiarlo nelle cartelle del progetto o dell'azienda, se necessario.
Se si desidera salvare un gruppo di file standard nella cartella del modello, vedere File Standard.
- Nel menu File cliccare su .
- Nella finestra di dialogo Stampa Disegni cliccare su Squadratura....
- Nella finestra di dialogo Proprietà squadratura selezionare le caselle di controllo dei bordi da stampare.
- In Margini immettere la distanza in millimetri tra ciascuna squadratura e i bordi della carta destro, sinistro superiore e inferiore.
- Selezionare un colore per ciascuna squadratura.
- Per stampare le foldmark, selezionare la casella di controllo Foldmarks.
- Immettere le distanze orizzontale e verticale delle prime foldmark in millimetri dall'angolo inferiore destro del bordo esterno della squadratura e tra le altre foldmark.
- Selezionare un colore per le foldmark.
- Cliccare su OK.

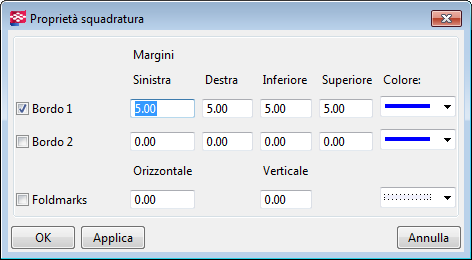

Di seguito è riportato un esempio dei contenuti della finestra di dialogo delle proprietà e del file standard.
