Aggiunta di template nelle marche automatiche

Tekla Structures
Modificato: 14 Nov 2024
2025
Tekla Structures

Aggiunta di template nelle marche automatiche

È possibile creare template grafici personalizzati (.tpl) con l'Editor template e aggiungerli come elementi in tutti i tipi di marche, marche di quota e note associative in tutti i disegni.

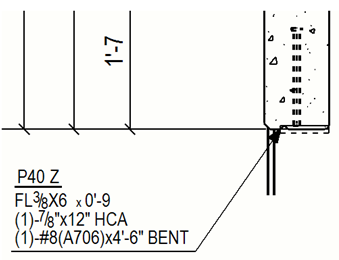

Nei template delle marche è possibile includere informazioni dettagliate su un inserto o un assemblaggio, come ad esempio il materiale secondario utilizzato. Inoltre, è possibile utilizzare un template che modifica l'unità e il numero di decimali nei valori di misura in una marca. È inoltre possibile aggiungere oggetti grafici utilizzando gli strumenti dell'Editor template.

Per aggiungere template nelle marche o nelle etichette di quota, è necessario modificare le proprietà quota nel pannello proprietà in un disegno aperto. È possibile salvare le proprietà di quota, quindi iniziare a utilizzare le proprietà salvate quando si creano quote automatiche.

La dimensione dei template nelle marche delle parti viene calcolata in base alla dimensione effettiva del contenuto del template. Durante il calcolo della dimensione esatta vengono considerati solo le linee e i testi nel template. Ciò significa, ad esempio, che i cerchi o le bitmap nel template non hanno alcun effetto.

Limitazioni: I template delle marche non supportano file di immagini come altri template di disegno grafici.

Prima di aggiungere un template in una marca, assicurarsi che il template utilizzato non contenga margini.

Aggiunta di template nelle marche

  1. Nella scheda Disegni & report cliccare su Proprietà disegni e selezionare il tipo di disegno.
  2. Caricare proprietà del disegno quanto più simili possibile a quelle necessarie.
  3. Disegni di officina, assemblaggio e unità di getto: Cliccare su Creazione delle viste nella struttura ad albero delle opzioni a sinistra, selezionare la vista e le proprietà da modificare e cliccare su Proprietà vista.
  4. Cliccare sul tipo della marca che si desidera modificare.

    Ad esempio, cliccare su Marca parte.

  5. Nella finestra di dialogo delle proprietà della marca, cliccare due volte sull'elemento Template nella lista Elementi disponibili per aggiungerlo alla marca.

    In questo modo tutti gli altri elementi saranno rimossi dalla marca.

  6. Selezionare un template dalla lista nella finestra di dialogo Contenuto marca - template.
    Se non è ancora stato creato un template oppure si desidera modificare il template, è possibile eseguire questa operazione da qui selezionando Crea nuovo... o Modifica...

    Se si modifica qui il modello, la modifica verrà applicata a tutti i disegni nei quali sono presenti marche contenenti il modello modificato.

  7. Cliccare su OK per tornare alle proprietà della marca.
  8. Salvare le proprietà della marca per l'utilizzo futuro utilizzando un nome univoco.
  9. Effettuare una delle seguenti operazioni, in base al tipo di disegno:
    • Cliccare su per salvare le modifiche nelle proprietà della vista e su per tornare alle proprietà del disegno.
    • Disegni di progetto e montaggio: Cliccare su OK.
  10. Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.
  11. Se necessario, copiare i file delle proprietà della marca salvati dalla cartella <model>\attributes nella cartella azienda o progetto.
Suggerimento:

Di default, i template delle marche vengono cercati nelle seguenti cartelle in questo ordine:

%XS_TEMPLATE_DIRECTORY%\mark

ModelDir\mark

%XS_PROJECT%\mark

%XS_FIRM%\mark

%XS_TEMPLATE_DIRECTORY_SYSTEM%\mark

%XS_SYSTEM%\mark

Il nome della cartella della marca può essere modificato utilizzando l'opzione avanzata XS_TEMPLATE_MARK_SUB_DIRECTORY.

Esempio di un template in una marca

Esempio 1: Creazione di un template delle marche contenente campi di valore ed elementi di testo separati

Nel ruolo imperiale dell'ambiente statunitense, nelle marche delle parti è possibile utilizzare numeri decimali anziché frazioni utilizzando un template della marca. Il template contiene campi di valore ed elementi di testo separati che cambiano le frazioni in numeri decimali e il numero di decimali.

  1. Seguire i passaggi 1-5 in "Aggiunta di template alle marche" sopra, in modo da avere cliccato due volte sull'elemento Template nella lista Elementi disponibili.
  2. Nella finestra di dialogo Contenuto marca - template cliccare su Crea nuovo.

    Viene avviato l'Editor Template.

  3. Cliccare su File > Nuovo e creare un nuovo template grafico.
  4. Cliccare su Inserisci > Componente > Riga.
  5. Selezionare PARTE come tipo di contenuto.
  6. Cliccare su Inserisci > Testo, inserire L e posizionarla all'interno della riga appena aggiunta.
  7. Cliccare su Inserisci > Campo valore e posizionare il campo di valori a destra del testo L.
  8. Nella finestra di dialogo Selezionare Attributi [Parte], scorrere fino a PROFILO - Profilo, aprire la struttura ad albero dei profili, selezionare la proprietà ALTEZZA - altezza e cliccare su OK.
  9. Cliccare due volte sul campo di valori. Nella finestra di dialogo Proprietà Campi Valore, modificare le impostazione nel modo seguente:
    • Unità: pollici
    • Decimali: 1
    • Lunghezza: 8
  10. Cliccare su OK.
  11. Cliccare su Inserisci > Testo, inserire X come testo e posizionarlo a destra del campo di valori.
  12. In modo analogo, aggiungere un altro campo valore per le informazioni sulla larghezza (proprietà del profilo WIDTH - Larghezza).
  13. Cliccare su Inserisci > Testo e aggiungere la seconda X tra i campi di valore.
  14. Aggiungere il terzo campo di valori per lo spessore flangia del profilo selezionando la proprietà del profilo FLANGE_THICKNESS_1 - Spessore flangia 1; modificare le impostazioni nel modo seguente:
    • Unità: pollici
    • Decimali: 2
    • Lunghezza: 4
  15. Cliccare su Modifica > Proprietà e ridurre al minimo l'altezza e la larghezza della riga.
  16. Cliccare su File > Salva per salvare il template.

    Per impostazione predefinita, il template viene salvato come file .tpl nella cartella \mark sotto la cartella del modello. È possibile copiare questo template in altri modelli, se necessario.

  17. In Tekla Structures, cliccare su Aggiorna elenco nella finestra di dialogo Contenuto marca - template per visualizzare il template creato.
  18. Selezionare il template e cliccare su OK.
  19. Salvare le proprietà della marca per uso futuro con un nome univoco.
  20. Effettuare una delle seguenti operazioni, in base al tipo di disegno:

    • Disegni di officina, assemblaggio e unità di getto: Cliccare su Salva per salvare le modifiche nelle proprietà della vista e su Chiudi per tornare alle proprietà del disegno.

    • Disegni di progetto e montaggio: Cliccare su OK.

  21. Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.

Esempio 2: creazione di un template delle marche contenente una formula nel campo valore

Utilizzate i numeri decimali anziché le frazioni nelle marche parte nel ruolo imperiale dell'ambiente statunitense aggiungendo una formula nel campo valore del template della marca.

  1. Seguire i passaggi 1-5 in "Aggiunta di template alle marche" sopra, in modo da avere cliccato due volte sull'elemento Template nella lista Elementi disponibili.
  2. Nella finestra di dialogo Contenuto marca - template cliccare su Crea nuovo.

    Viene avviato l'Editor Template.

  3. Cliccare su File > Nuovo e creare un nuovo template grafico.
  4. Cliccare su Inserisci > Componente > Riga.
  5. Selezionare PARTE come tipo di contenuto.
  6. Cliccare su Inserisci > Campo valore, quindi inserire il campo.
  7. Nella finestra di dialogo Selezionare Attributi [Parte] visualizzata cliccare sul pulsante Formula.
  8. Aggiungere la formula seguente nella casella Formula e cliccare su OK:

    "L " + format(GetValue("HEIGHT"),"Length","inch",1) + " x "+ format(GetValue("WIDTH"),"Length","inch",1) + " x " + format(GetValue("PROFILE.FLANGE_THICKNESS_1"),"Length","inch",2)

  9. Cliccare due volte sul campo valore per aprire la finestra di dialogo Proprietà Campi Valore.
  10. Impostare il Tipo di dato su testo, immettere il nome del campo, ad esempio MARCA_PARTE e assicurarsi che il valore della lunghezza specificato nel campo Lunghezza sia sufficiente per garantire l'inserimento di tutti i caratteri e i numeri inclusi, ad esempio 20.
  11. Cliccare su OK.
  12. Cliccare su Modifica > Proprietà e ridurre al minimo l'altezza e la larghezza della riga.
  13. Cliccare su File > Salva per salvare il template.

    Per impostazione predefinita, il template viene salvato come file .tpl nella cartella \mark sotto la cartella del modello. È possibile copiare questo template in altri modelli, se necessario.

  14. In Tekla Structures, cliccare su Aggiorna elenco nella finestra di dialogo Contenuto marca - template per visualizzare il template creato.
  15. Selezionare il template e cliccare su OK.
  16. Salvare le proprietà della marca per uso futuro con un nome univoco.
  17. Effettuare una delle seguenti operazioni, in base al tipo di disegno:

    • Disegni di officina, assemblaggio e unità di getto: Cliccare su Salva per salvare le modifiche nelle proprietà della vista e su Chiudi per tornare alle proprietà del disegno.

    • Disegni di progetto e montaggio: Cliccare su OK.

  18. Cliccare su Salva per salvare le proprietà del disegno, quindi cliccare su OK e creare il disegno.
